Ponorný provzdušňovač - snadno servisovatelný - samonasávací - jednoduše instalovatelný
Zde se nacházíte:
TRN | 400V / 50Hz

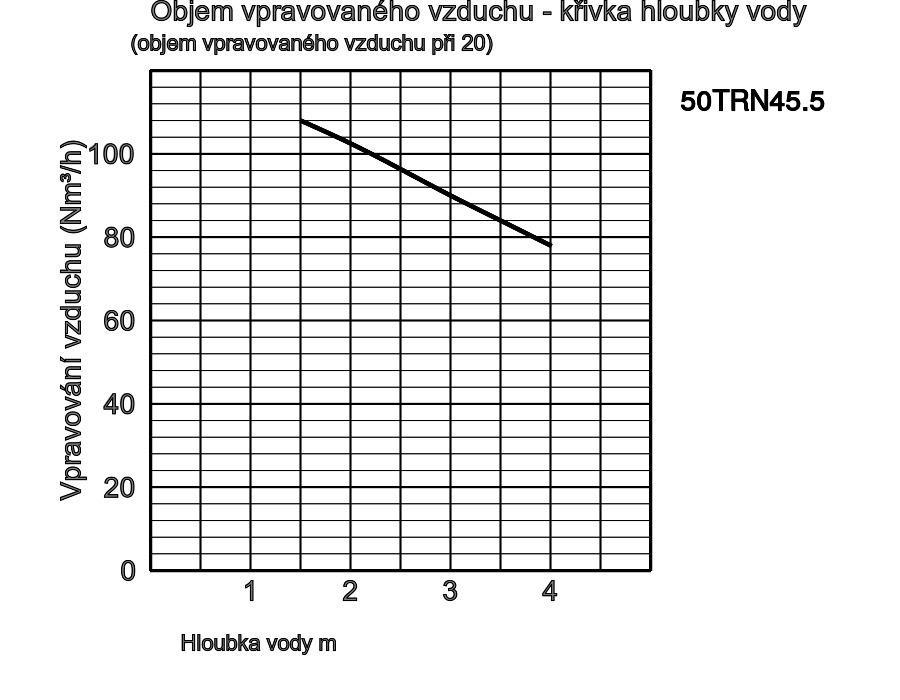

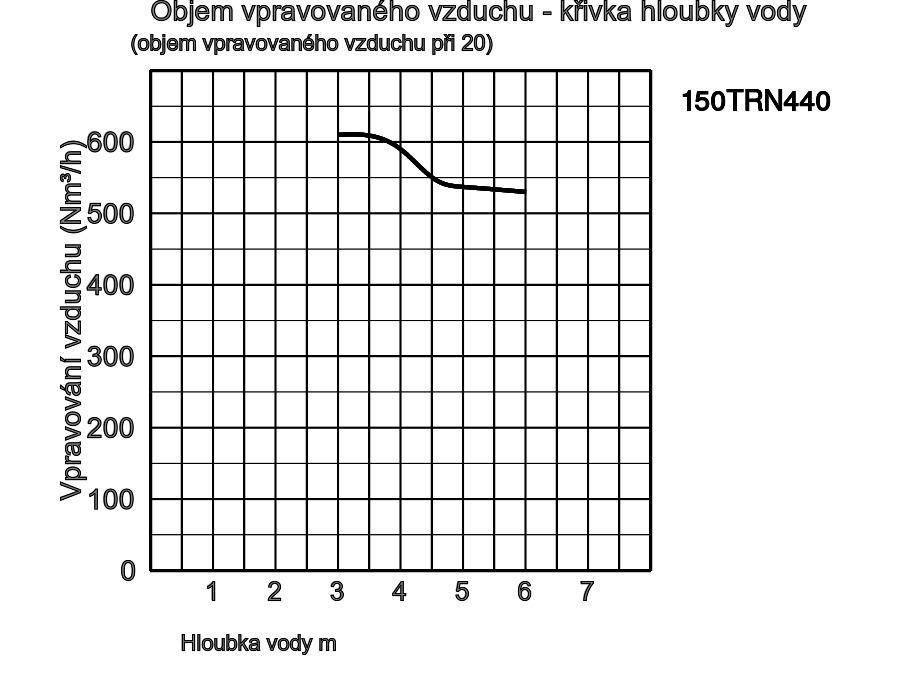

| Průměr vzduchového potrubí mm | Model | Barevný kód, výkonnostní křivka | Jmenovitý výkon kW | Fáze | Ot/min | Startovací metoda | volně stojící | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|

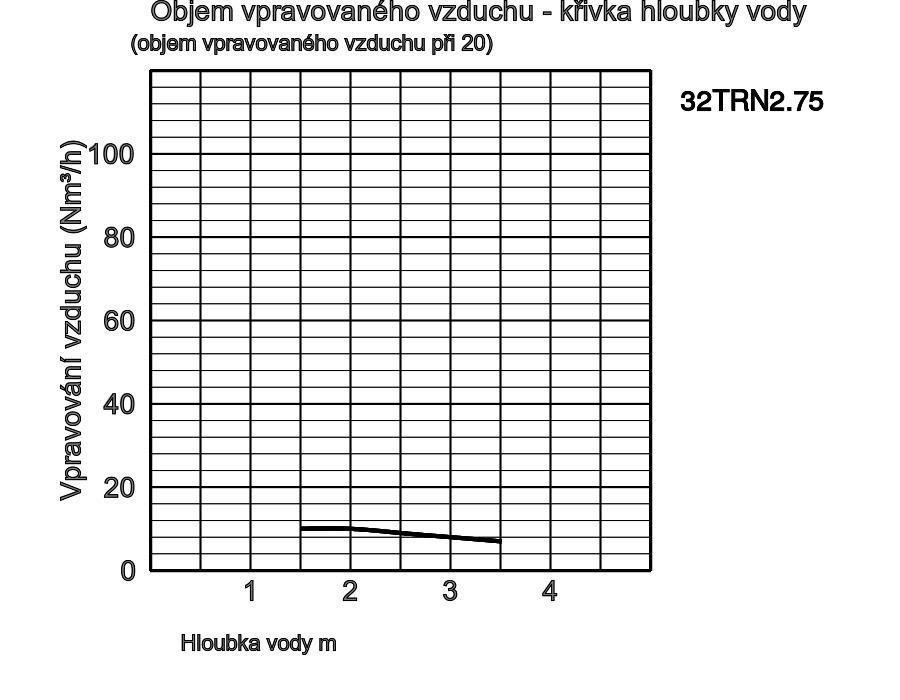

| 32 | 32TRN2.75 | 0,75 | 3 | 2850 | přímo | 55,0 | 10 | |

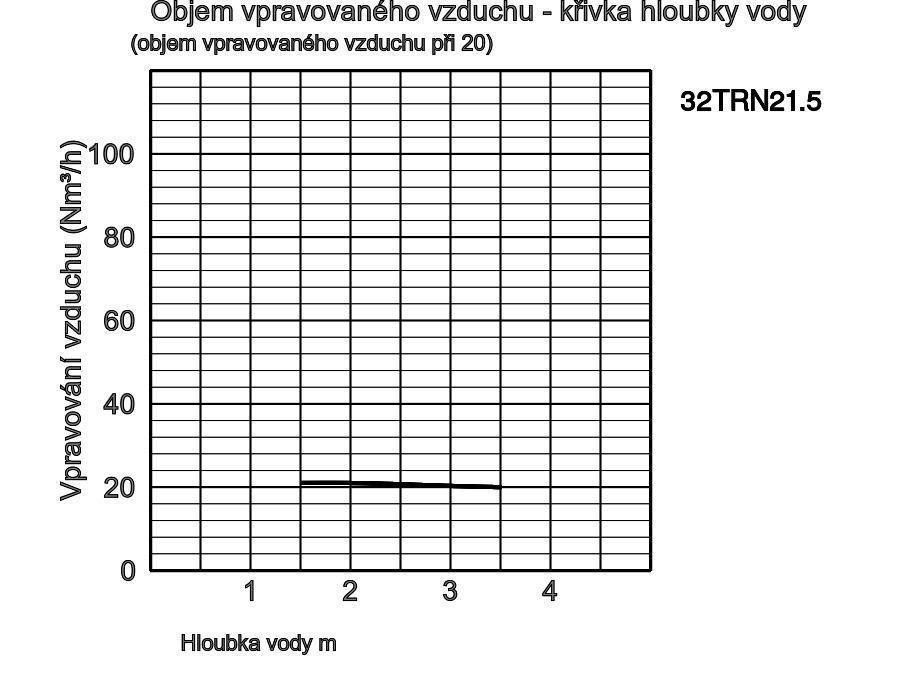

| 32 | 32TRN21.5 | 1,5 | 3 | 2850 | přímo | 55,0 | 10 | |

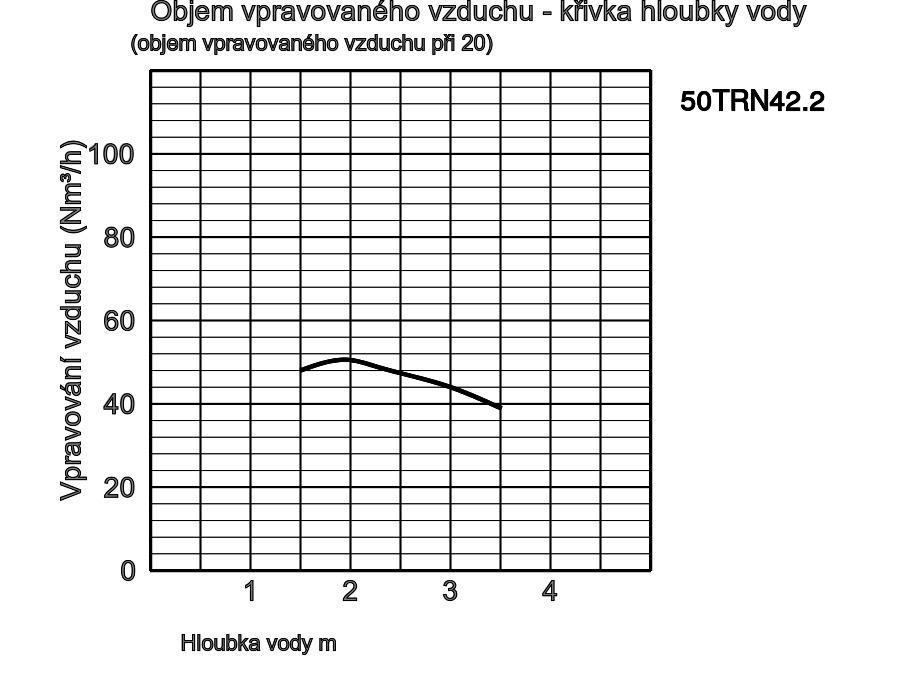

| 50 | 50TRN42.2 | 2,2 | 3 | 1450 | přímo | 140,0 | 10 | |

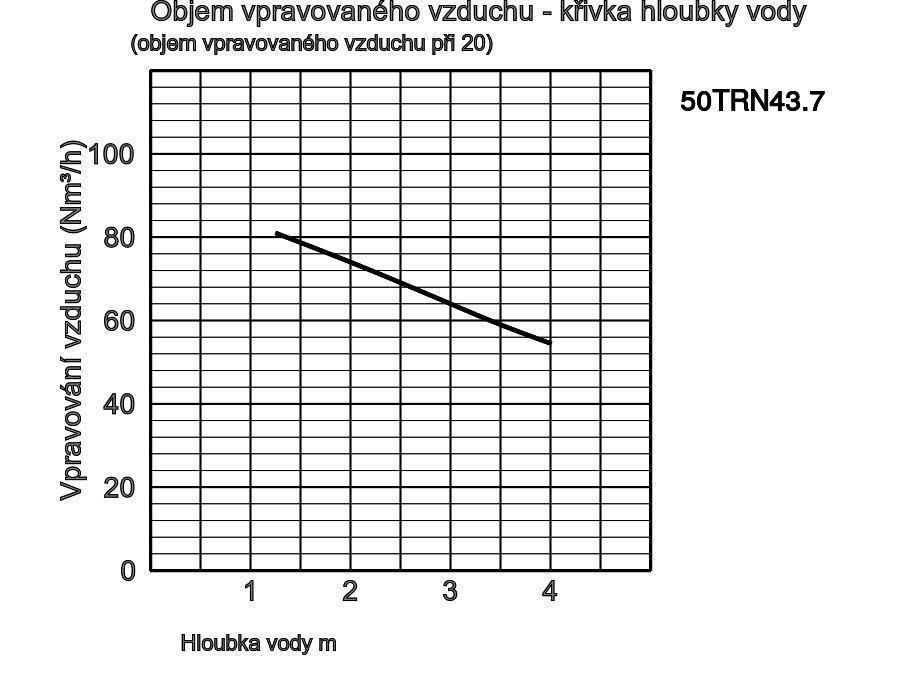

| 50 | 50TRN43.7 | 3,7 | 3 | 1450 | přímo | 150,0 | 10 | |
| 50 | 50TRN45.5 | 5,5 | 3 | 1450 | přímo | 170,0 | 10 | |

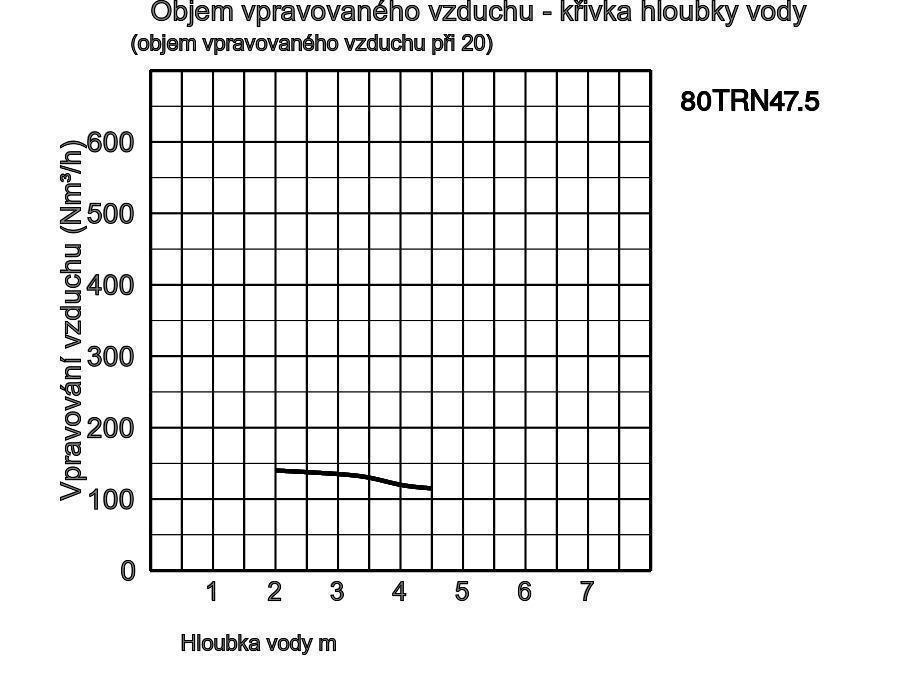

| 80 | 80TRN47.5 | 7,5 | 3 | 1450 | přímo | 190,0 | 10 | |

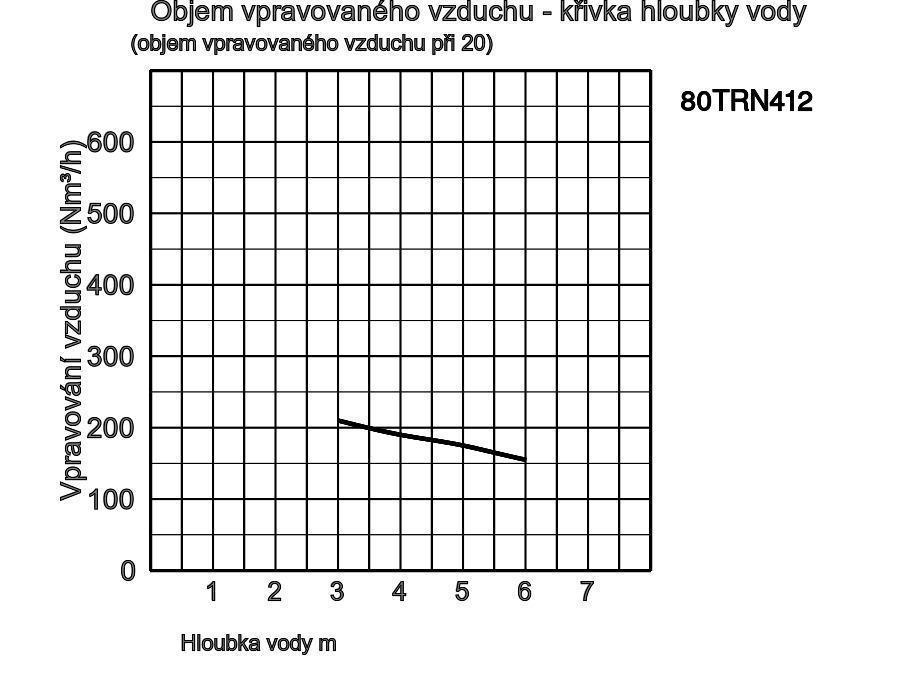

| 80 | 80TRN412 | 12 | 3 | 1450 | delta/trojúhel. | 200,0 | 10 | |

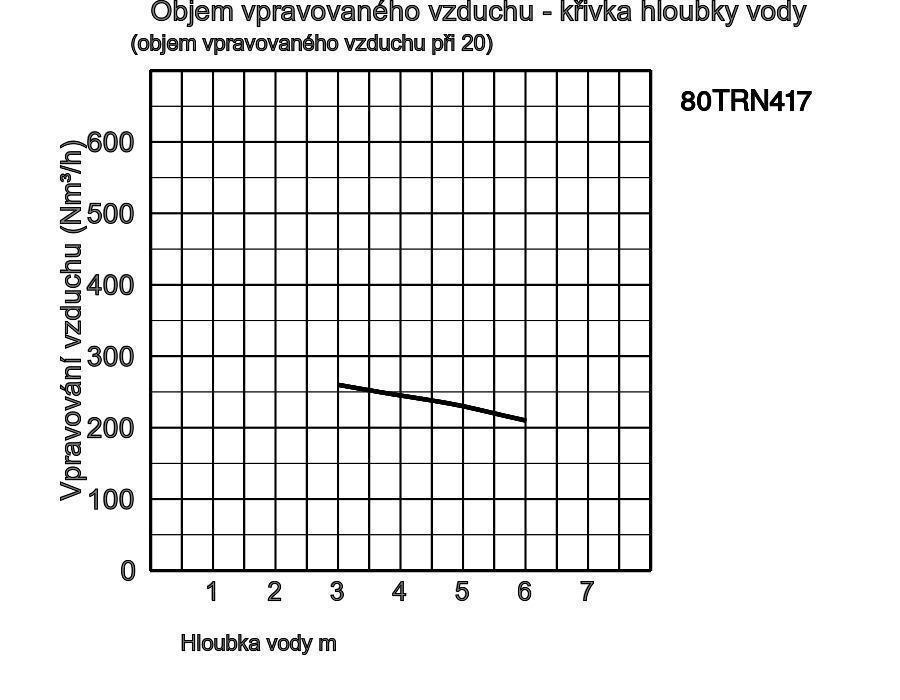

| 80 | 80TRN417 | 17 | 3 | 1450 | delta/trojúhel. | 220,0 | 20 | |

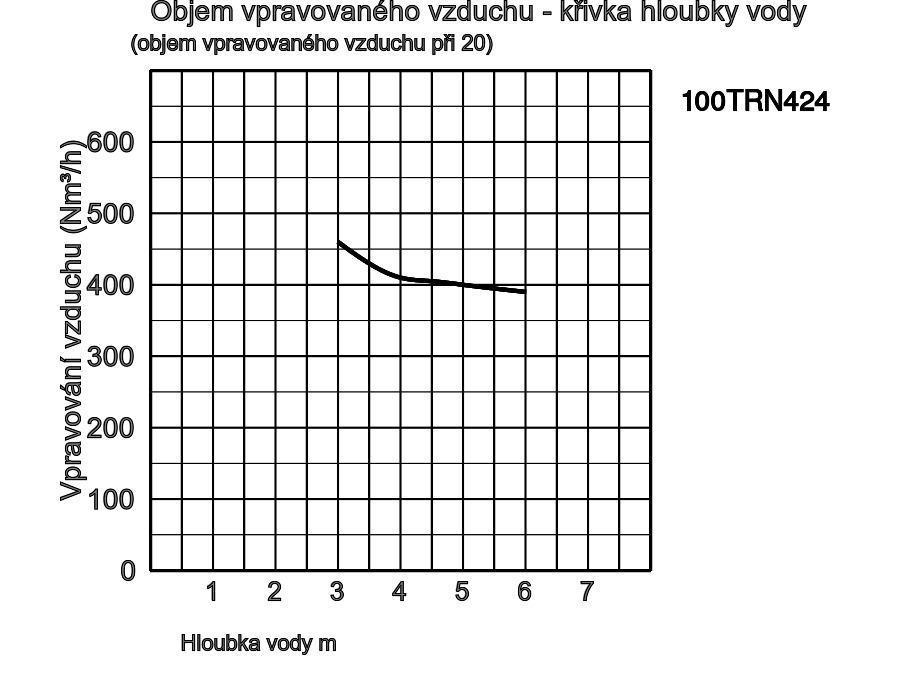

| 100 | 100TRN424 | 24 | 3 | 1450 | delta/trojúhel. | 435,0 | 20 | |
| 150 | 150TRN440 | 40 | 3 | 1450 | delta/trojúhel. | 583,0 | 20 |
32TRN2.75_9.pdf
| Trubka nasávaného vzduchu | 32mm, 50mm, 80mm,100mm, 150mm | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Komunální odpadní voda z potravinářského průmyslu | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (otevřené) | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Nerez ocel DIN 1.4008 | ||
| Sací deska | Nerez ocel DIN 1.4008 | |||
| Záchytná vana | Šedá litina GG20 | |||
| Vstup vzduchu | Šedá litina GG20 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Izolace | Třída ochrany F | ||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start | |||
| Typ, póly | Indukční motor, 2-pólový, IP68, Indukční motor, 4-pólový, IP68 | |||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Materiál | Těleso | Šedá litina GG15, Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4028, Nerezová ocel DIN 1.4021 | |||
| Kabel | Pryž, NSSHÖU, Pryž, H07 RN-F | |||
| Spojka vzduchové přívodu | Příruba s vnitřním závitem | |||
Rozměry v mm:
-
-
- 32TRN2.75
- 32TRN21.5
- 50TRN42.2
- 50TRN43.7
- 50TRN45.5
- 80TRN47.5
- 80TRN412
- 80TRN417
- 100TRN424
- 150TRN440
W1: Minimální výška vody
| Model | A | A1 | B | D | D1 | H | W1 | SA | SB | SC |
|---|---|---|---|---|---|---|---|---|---|---|
| 32TRN2.75 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 175 |
| 32TRN21.5 | 371 | 184 | 146 | 420 | 90 | 473 | 81 | 180 | 116 | 275 |
| 50TRN42.2 | 660 | 271 | 226 | 700 | 140 | 689 | 123 | 230 | 154 | 370 |
| 50TRN43.7 | 660 | 271 | 226 | 700 | 140 | 694 | 123 | 230 | 154 | 370 |
| 50TRN45.5 | 660 | 271 | 226 | 700 | 140 | 835 | 123 | 230 | 154 | 370 |
| 80TRN47.5 | 660 | 271 | 246 | 700 | 140 | 868 | 133 | 245 | 180 | - |
| 80TRN412 | 660 | 271 | 246 | 700 | 140 | 898 | 133 | 245 | 180 | - |
| 80TRN417 | 660 | 271 | 246 | 700 | 140 | 958 | 133 | 245 | 180 | - |
| 100TRN424 | 980 | 385 | 417 | 1000 | 230 | 1225 | 272 | 345 | 256 | - |
| 150TRN440 | 980 | 410 | 452 | 1050 | 280 | 1482 | 269 | 448 | 370 | 740 |
Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.
