Tento ponorný ejektor sestává z čerpadla a proudového zařízení, kterým je voda současně dopravována a provzdušňována.
Tento ponorný ejektor sestává z čerpadla a proudového zařízení, kterým je voda současně dopravována a provzdušňována.

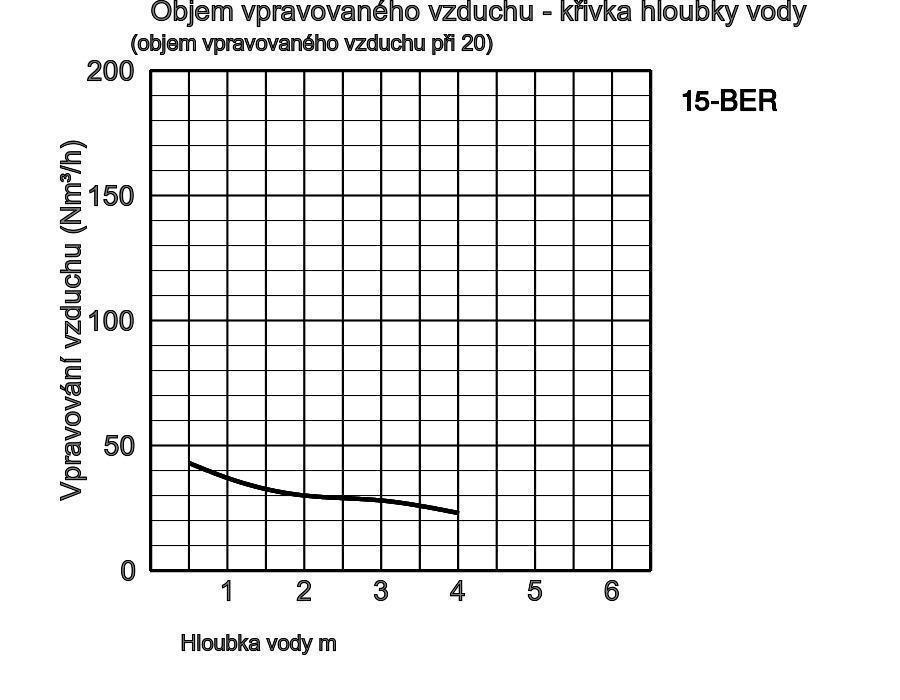

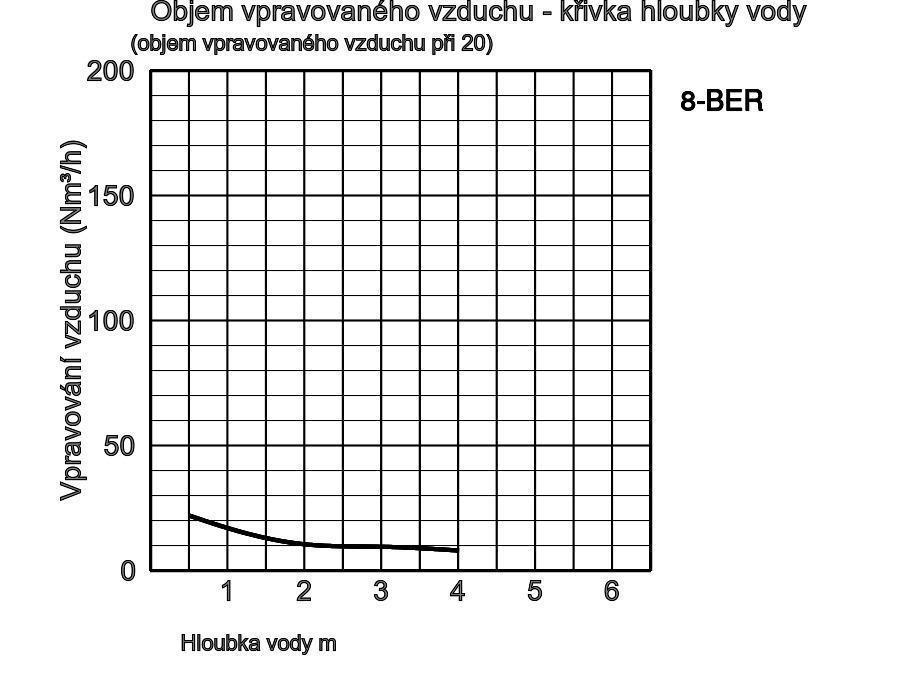

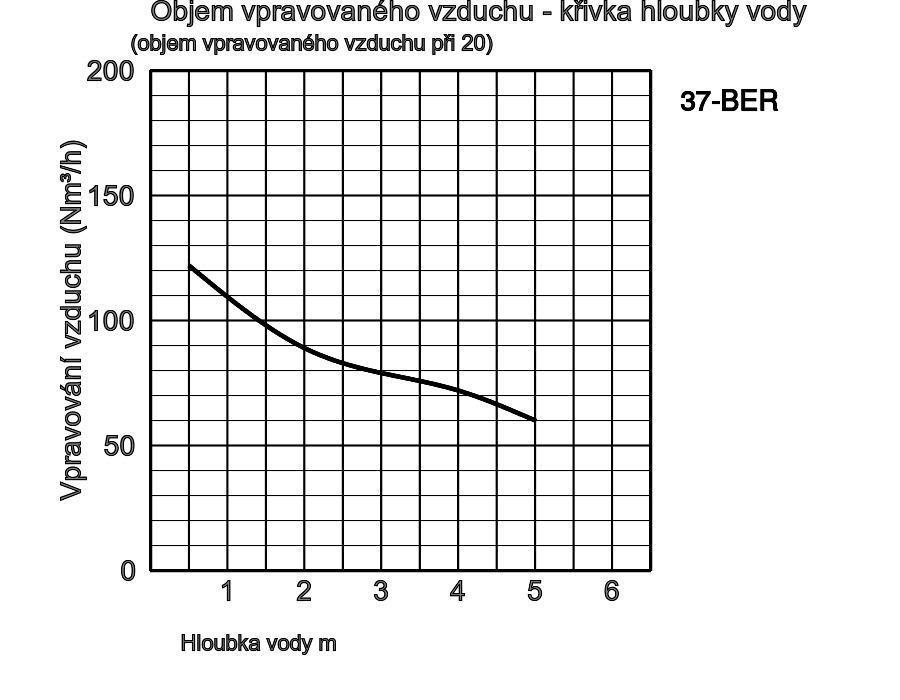

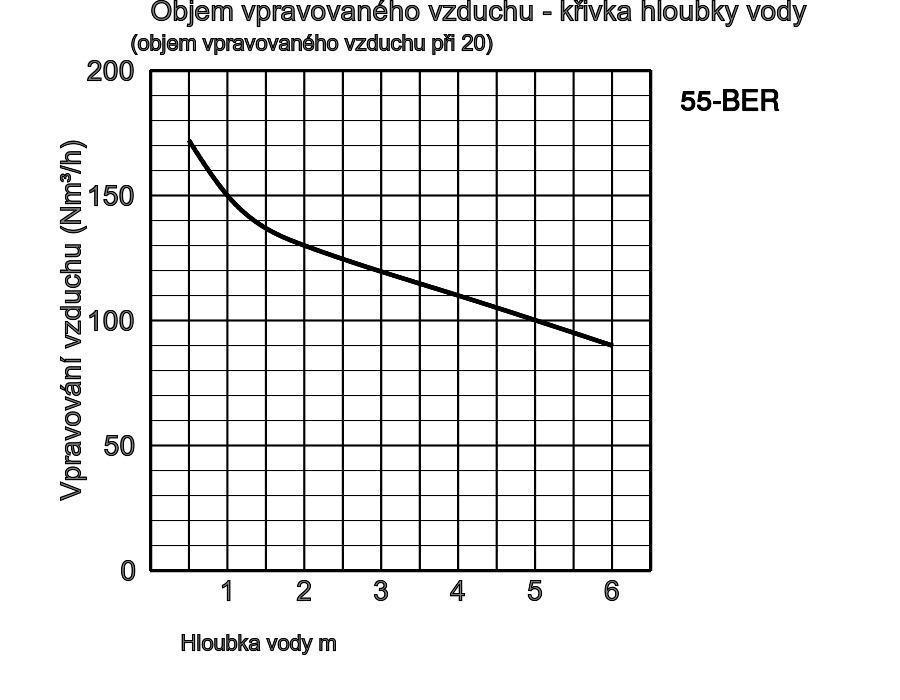

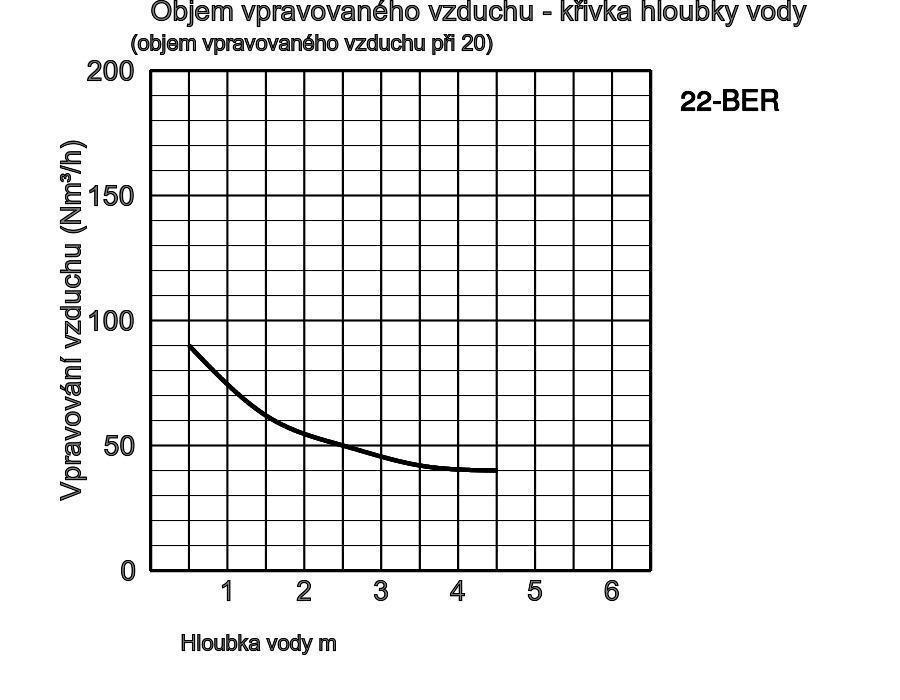

Průměr vzduchového potrubí mm | Model | Barevný kód, výkonnostní křivka | Jmenovitý výkon kW | Fáze | Ot/min | Startovací metoda | Rozměr nádrže | Suchá hmotnost kg * | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
volně stojící | s trubkovým vedením | max. délka v m | max. šířka v m | max. hloubka v m | volně stojící | s trubkovým vedením | ||||||
25 | 8-BER | TOS-8BER | 0,75 | 3 | 2850 | přímo | 3,0 | 2,0 | 4,0 | 28,0 | 23,0 | |
32 | 15-BER | TOS-15BER | 1,5 | 3 | 2850 | přímo | 4,0 | 3,5 | 4,0 | 43,0 | 34,0 | |
50 | 22-BER | TOS-22BER | 2,2 | 3 | 1450 | přímo | 5,0 | 5,0 | 4,5 | 75,0 | 61,0 | |
50 | 37-BER | TOS-37BER | 3,7 | 3 | 1450 | přímo | 6,0 | 6,0 | 5,0 | 91,0 | 77,0 | |
50 | 55-BER | TOS-55BER | 5,5 | 3 | 1450 | přímo | 7,0 | 7,0 | 6,0 | 149,0 | 132,0 |
Trubka nasávaného vzduchu | 25mm, 32mm, 50mm | |||
---|---|---|---|---|
Čerpané médium | Teplota | 0-40°C | ||
Druh média | Komunální odpadní voda z potravinářského průmyslu | |||
Čerpadlo | Komponenty | Oběžné kolo | Kanálové kolo | |
Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
Ložisko | Zapouzdřené kuličkové ložisko | |||
Materiál | Oběžné kolo | Šedá litina GG20 | ||
Těleso | Šedá litina GG20 | |||
Sací deska | Šedá litina GG20 | |||
Difuzor | Konstrukční ocel DIN 1.0040 potažená vylonem | |||
Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
Motor | Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | ||
Mazání | Turbínový olej (ISO VG32) | |||
Typ, póly | Indukční motor, 2-pólový, IP68, Indukční motor, 4-pólový, IP68 | |||
Ochrana motoru (vestavěná) | Tepelný spínač | |||
Izolace | Třída ochrany E, Třída ochrany F | |||
Materiál | Těleso | Šedá litina GG15 | ||
Hřídel | Nerezová ocel DIN 1.4000, Nerezová ocel DIN 1.4028 | |||
Kabel | Pryž, NSSHÖU | |||
Spojka vzduchové přívodu | Příruba s vnitřním závitem |
Model | A | A1 | A2 | D | D1 | D2 | H | H1 | H2 |
---|---|---|---|---|---|---|---|---|---|
8-BER | 674 | 377 | 297 | 194 | 150 | 180 | 464 | 195 | 150 |
15-BER | 895 | 537 | 358 | 222 | 150 | 180 | 562 | 224 | 159 |
22-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 679 | 312 | 232 |
37-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 753 | 312 | 232 |
55-BER | 1415 | 861 | 554 | 391 | 220 | 260 | 942 | 341 | 256 |
Model | A1 | A2 | A3 | A6 | D1 | D2 | H | M1 | M2 |
---|---|---|---|---|---|---|---|---|---|
8-BER | 288 | 97 | 238 | 289 | 97 | 97 | 514 | 500 | 400 |
15-BER | - | - | - | - | - | - | - | - | - |
22-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
37-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
55-BER | 517 | 194 | 422 | 711 | 188 | 203 | 1006 | 750 | 500 |
Sací potrubí mm | T1 | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | B1 | B2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
25mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
32mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
50mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
