Těžké pískové čerpadlo - nízké opotřebení oběžného kola z chromové litiny a sací desky z litiny HiCrFC.Spirální skříň z tlustostěnného materiálu.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- GSD
GSD | 400V / 50Hz
Downloads

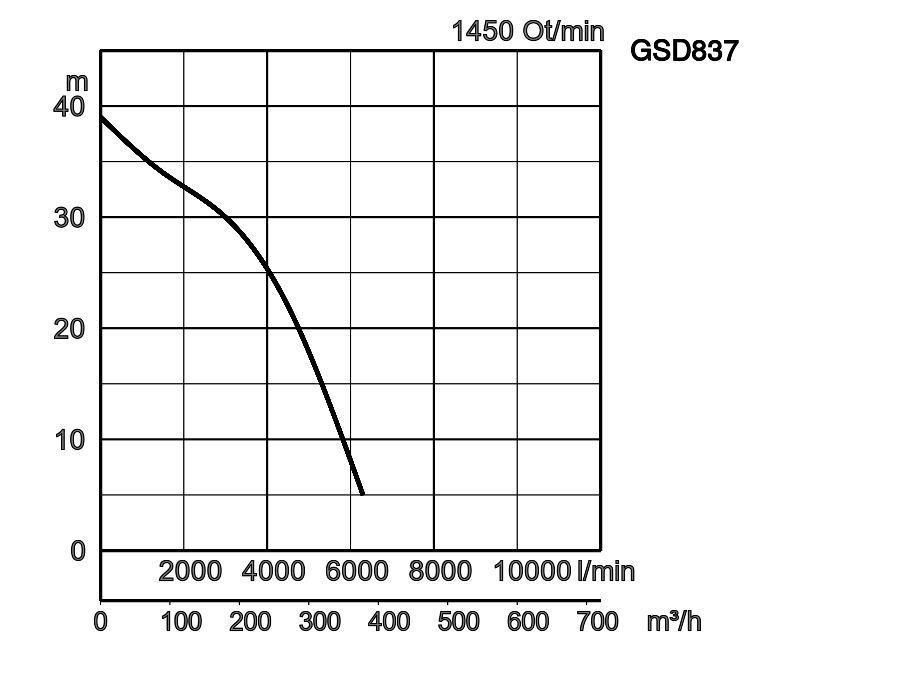

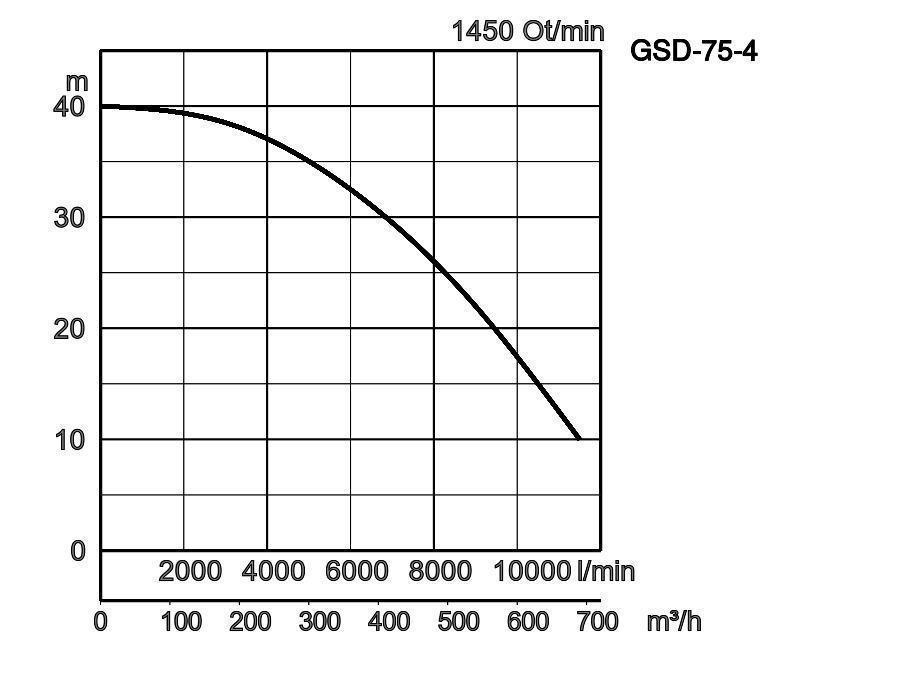

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| GSD837 | 200 | 37,0 | 74,0 | 39,0 | 6300 | 695,0 | 25 | 17 | 20 | |
| GSD-55-4 | 250 | 55,0 | 123,0 | 38,0 | 9000 | 1215,0 | 25 | 17 | 20 | |
| GSD-75-4 | 250 | 75,0 | 146,0 | 40,0 | 11500 | 1220,0 | 25 | 17 | 20 |
GSD837_9.pdf
| ø Výtlačné hrdlo | 200mm, 250mm | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Bahno, břečka, tekutiny obsahující bahno s pískem/bentonit | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo otevřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Chromová litina | ||
| Těleso | Šedá litina GG20 | |||
| Sací deska | Šedá litina GG20 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Typ, póly | Indukční motor, 4-pólový, IP68 | ||
| Izolace | Třída ochrany F | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Ochrana motoru (vestavěná) | Tepelné čidlo | |||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | |||
| Materiál | Těleso | Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | JIS10K příruba | |||

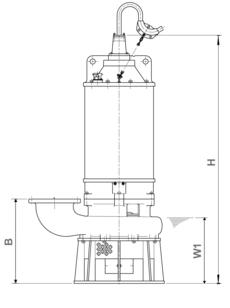

Rozměry v mm:
-
-
- GSD-55-4
- GSD-75-4
- GSD837
W1: Minimální výška vody
| Model | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| GSD837 | 915 | 750 | 550 | 660 | 1582 | 480 |
| GSD-55-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
| GSD-75-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
