4-pólový motor, pomaluběžný
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- GSZ
GSZ | 400V / 50Hz
Downloads
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|

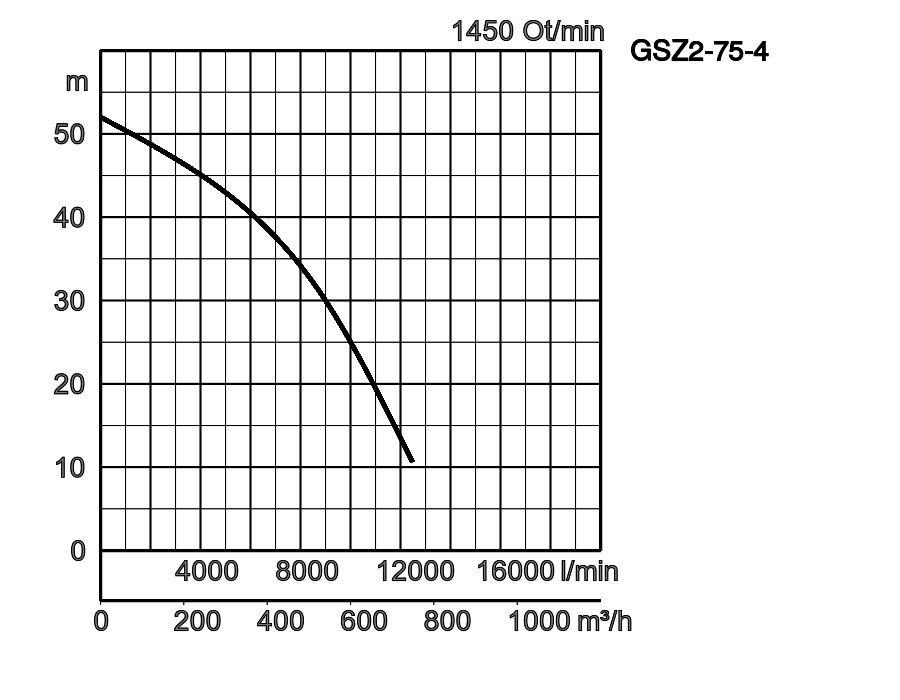

| GSZ2-75-4 | 10" | 75,0 | 146,0 | 52,0 | 12500 | 1140,0 | 25 | 20 | 20 | |

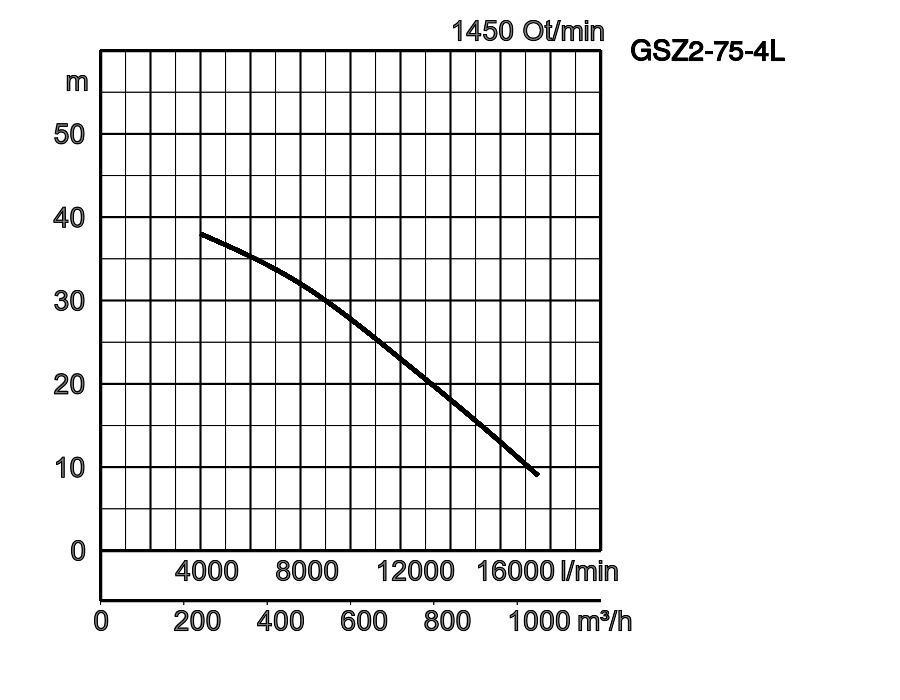

| GSZ2-75-4L | 10" | 75,0 | 146,0 | 38,0 | 17500 | 1200,0 | 25 | 20 | 20 |
GSZ2-75-4_9.pdf
| ø Výtlačné hrdlo | 10" | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (na volný proud) zavřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Nerez ocel DIN 1.4301, Chromová litina | ||
| Těleso | Šedá litina GG20 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | ||
| Ochrana motoru (vestavěná) | Tepelné čidlo | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Typ, póly | Indukční motor, 4-pólový, IP68 | |||
| Izolace | Třída ochrany E | |||
| Materiál | Těleso | Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | JIS10K příruba | |||
Rozměry v mm:
-
-
- GSZ2-75-4
- GSZ2-75-4L
W1: Minimální výška vody
| Model | d | A | A1 | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GSZ2-75-4 | 250 | 1050 | 850 | 655 | 708 | 1733 | 510 |
| GSZ2-75-4L | 250 | 1050 | 850 | 700 | 739 | 1778 | 730 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
