TSURUMI HS je malé a robustní kalové čerpadlo pro mnohostranné použití.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- HS
HS | 230V / 50Hz

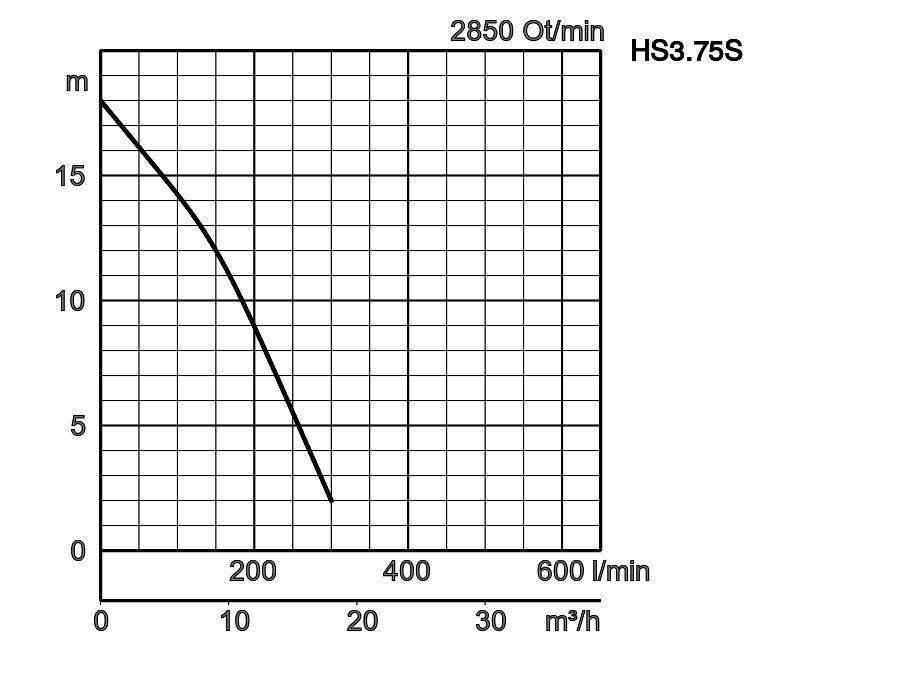

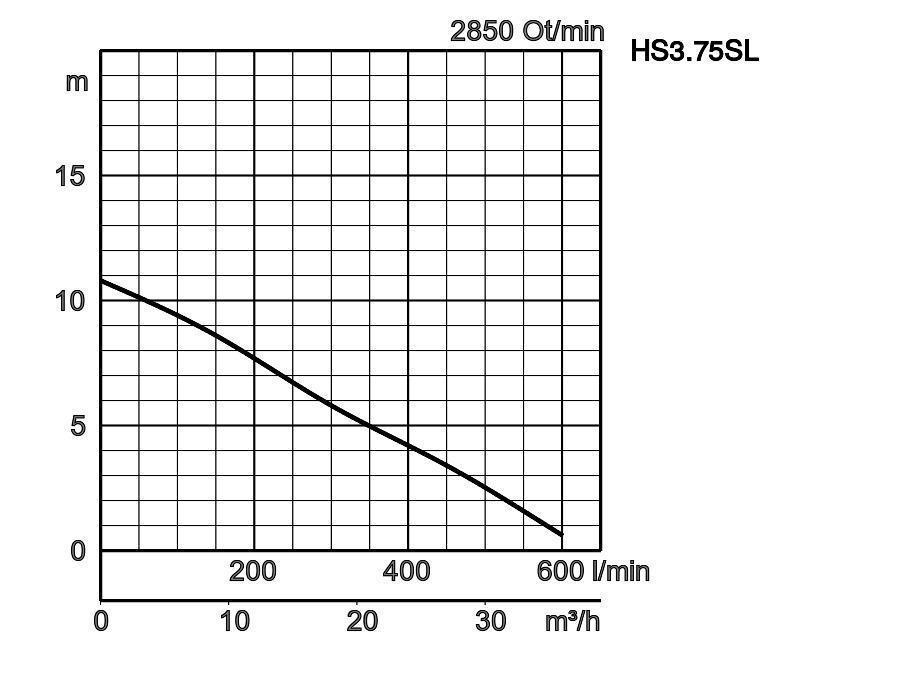

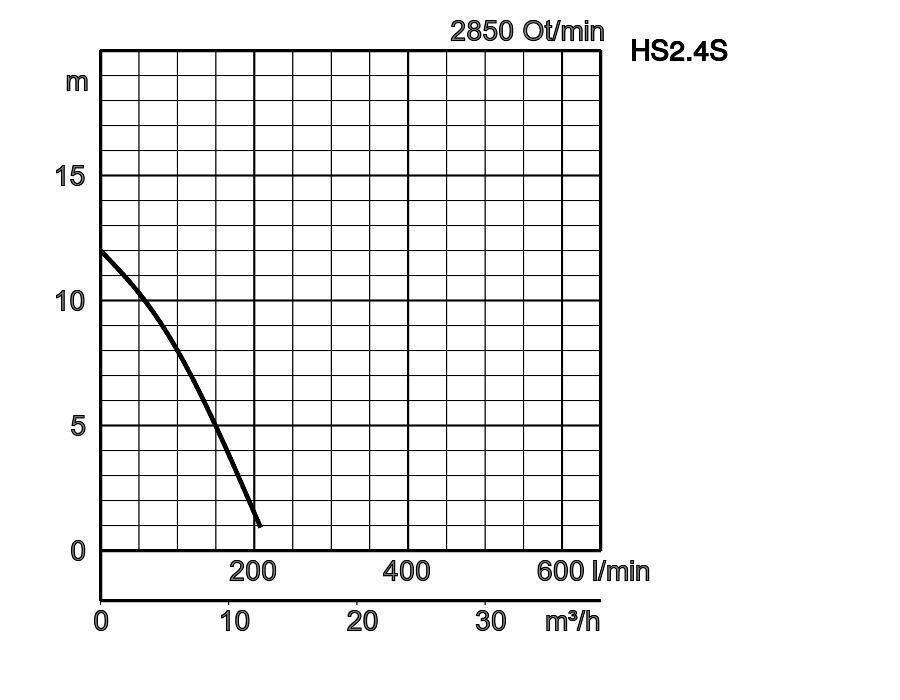

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| HS2.4S | 2" | 0,4 | 2,6 | 12,2 | 207 | 11,3 | 7 | 10 | 10 | |
| HS2.75S | 2" | 0,75 | 4,8 | 18,0 | 230 | 19,0 | 7 | 10 | 10 | |
| HS3.75S | 3" | 0,75 | 4,8 | 18,0 | 300 | 19,6 | 7 | 10 | 10 | |
| HS3.75SL | 3" | 0,75 | 4,8 | 10,8 | 580 | 19,6 | 7 | 10 | 10 |
HS2.4S_9.pdf
| ø Výtlačné hrdlo | 2", 3" | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (na volný proud) | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Polyurethan | ||
| Těleso | Tvárná litina GGG70 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Typ, póly | Indukční motor, 2-pólový, IP68 | ||
| Izolace | Třída ochrany E | |||
| Ochrana motoru (vestavěná) | Tepelné čidlo | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Fáze / napětí | Jednofázový / 230 V / 50 Hz | |||
| Materiál | Těleso | Hliníkový odlitek | ||
| Hřídel | Nerezová ocel DIN 1.4000 | |||
| Kabel | Pryž, H07RN8-F | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- HS2.4S
- HS2.75S
- HS3.75S
- HS3.75SL
W1: Minimální výška vody
| Model | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| HS2.4S | 50 | 240 | 207 | 158 | 84 | 185 | 358 | 90 |
| HS2.75S | 50 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
| HS3.75S | 80 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
| HS3.75SL | 80 | 317 | 233 | 217 | 141 | 184 | 454 | 120 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
