Ideální pro čerpání bahna, písku a bentonitu. Z masivní ocelolitiny se 4-pólovým motorem.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- KRD
KRD | 400V / 50Hz

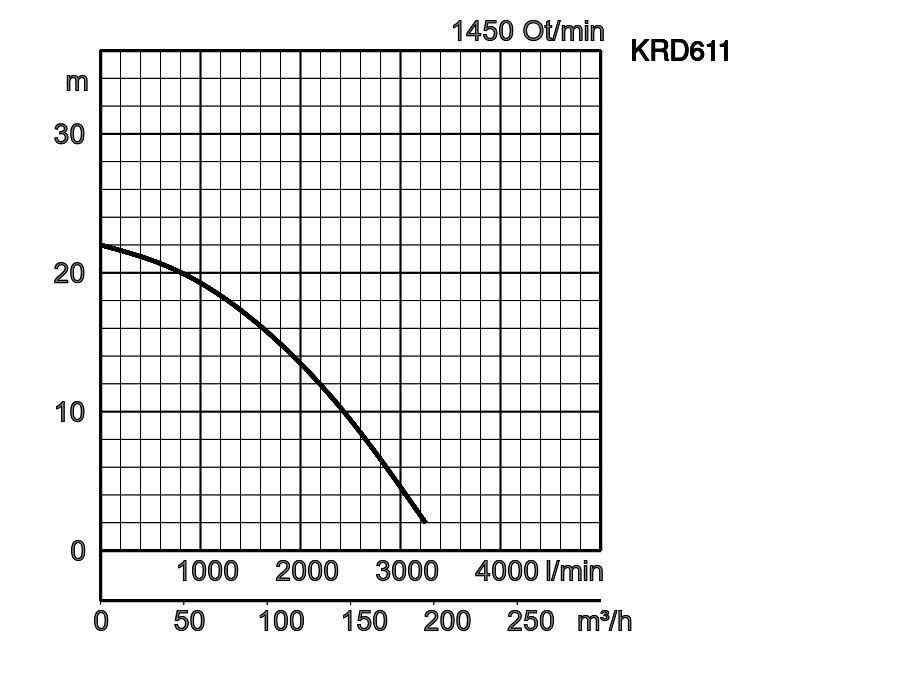

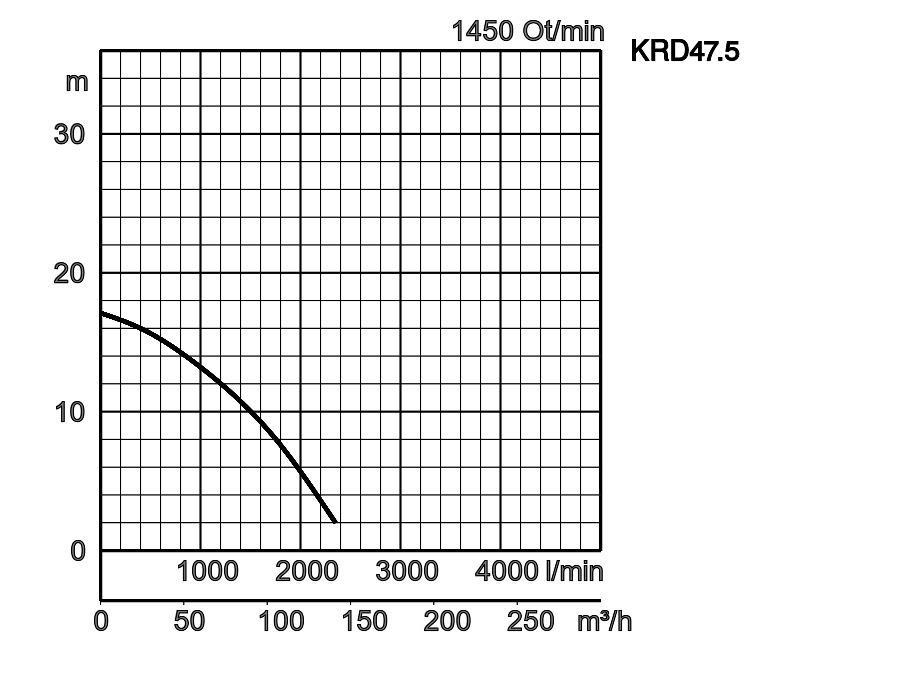

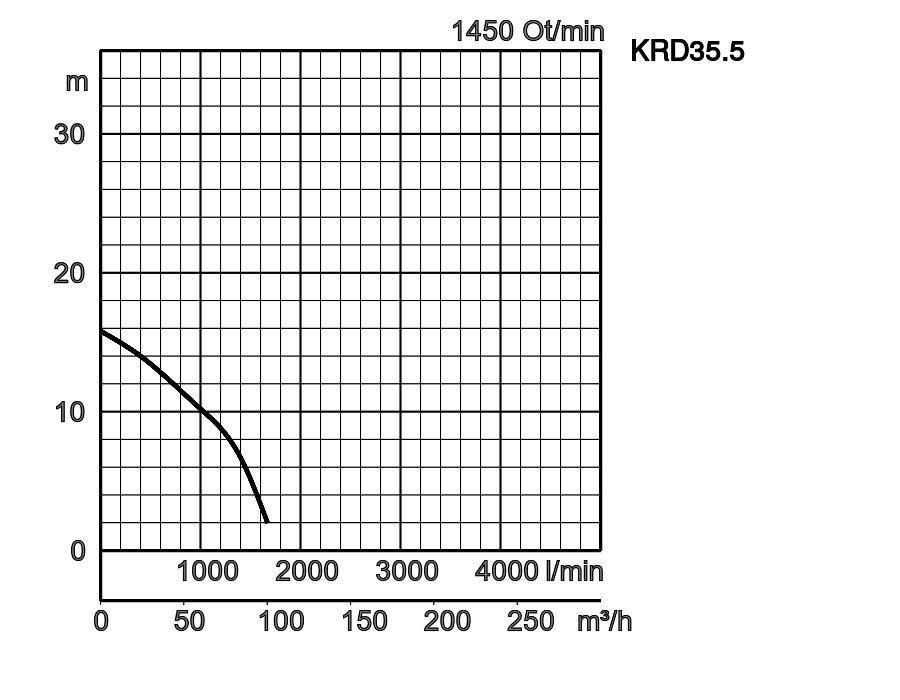

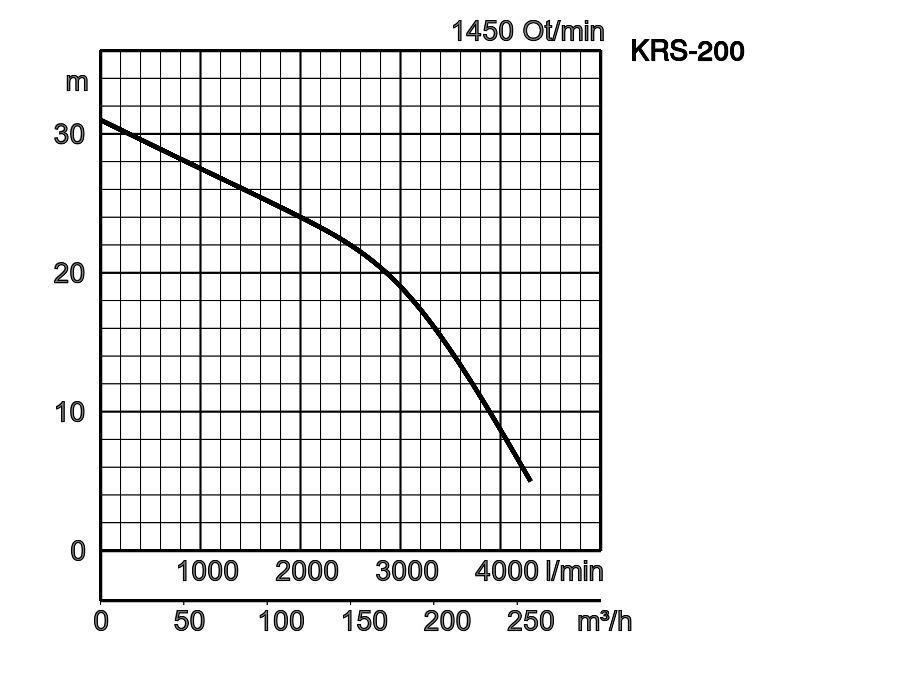

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| KRD35.5 | 3" | 5,5 | 12,1 | 15,8 | 1670 | 107,0 | 30 | 15 | 20 | |
| KRD47.5 | 4" | 7,5 | 15,0 | 17,1 | 2350 | 154,0 | 30 | 15 | 20 | |
| KRD611 | 6" | 11,0 | 22,5 | 22,0 | 3250 | 175,0 | 30 | 15 | 20 | |
| KRS-200 | 8" | 18,0 | 35,0 | 31,0 | 4300 | 395,0 | 30 | 30 | 20 |
KRD35.5_9.pdf
| ø Výtlačné hrdlo | 3", 4", 6", 8" | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Bahno, břečka, tekutiny obsahující bahno s pískem/bentonit | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo otevřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Chromová litina | ||
| Těleso | Šedá litina GG20 | |||
| Sací deska | Chromová litina | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | ||
| Mazání | Turbínový olej (ISO VG32) | |||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Izolace | Třída ochrany F, Třída ochrany B | |||
| Typ, póly | Indukční motor, 4-pólový, IP68 | |||
| Materiál | Těleso | Šedá litina GG20, Šedá litina GG15 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- KRD35.5
- KRD47.5
- KRD611
- KRS-200
W1: Minimální výška vody
| Model | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KRD35.5 | 351 | 259 | 836 | 715 | 326 | 815 | 265 |
| KRD47.5 | 418 | 305 | 936 | 771 | 379 | 886 | 270 |
| KRD611 | 436 | 323 | 961 | 778 | 407 | 913 | 270 |
| KRS-200 | 576 | 445 | 1181 | 950 | 530 | 1140 | 285 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
