4-pólový motor, 1450 ot/min, mimořádně odolné abrazi
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- KRS

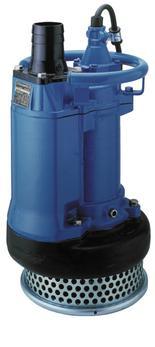

KRS | 400V / 50Hz
Downloads

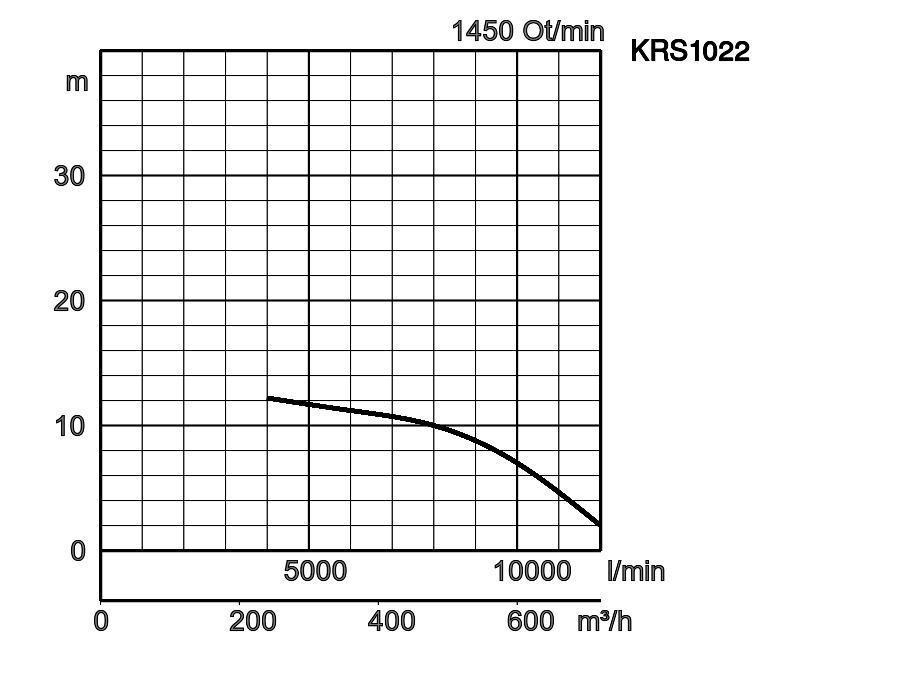

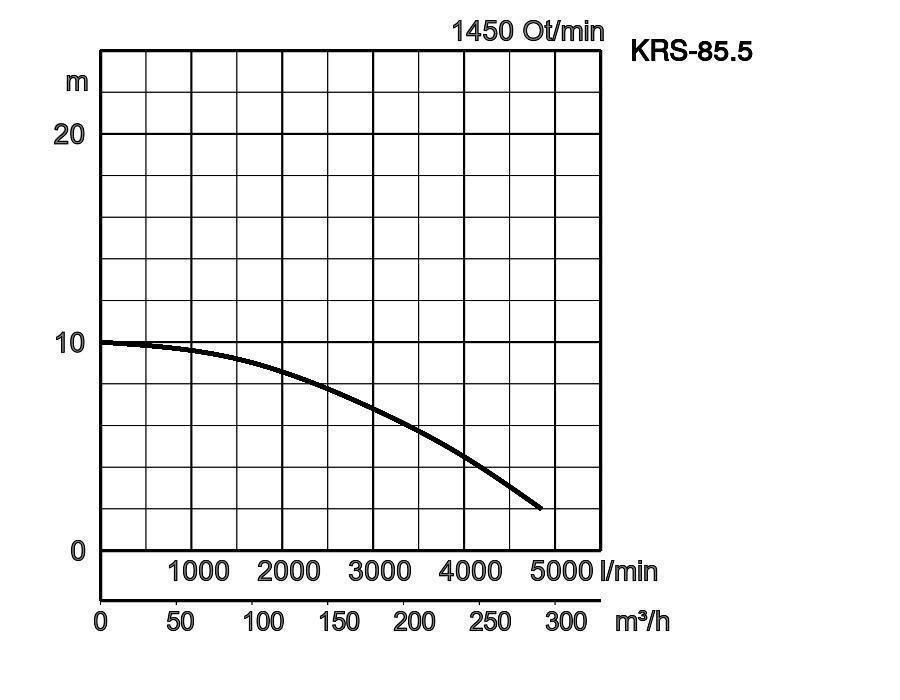

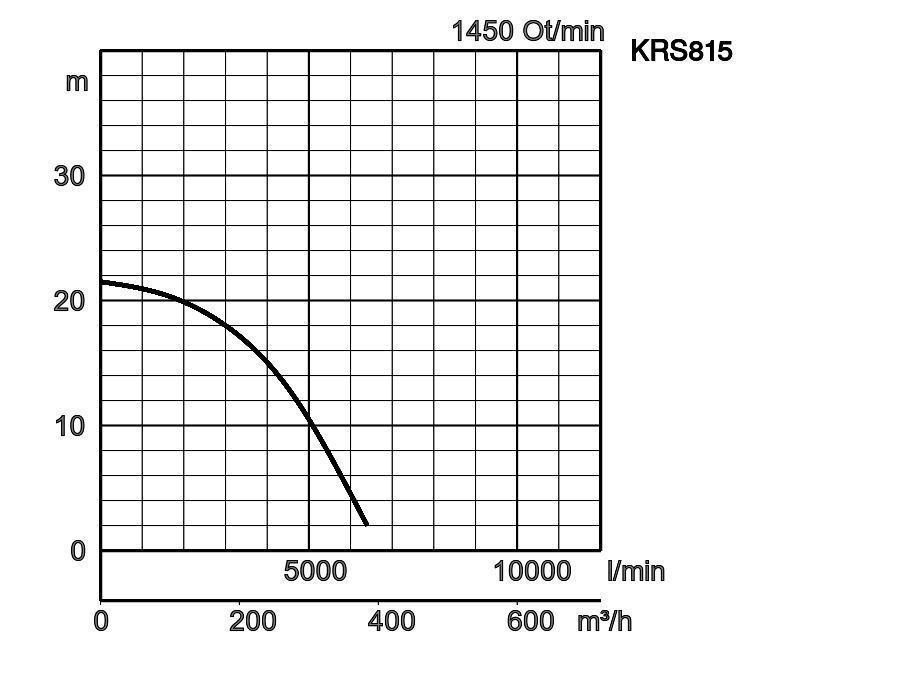

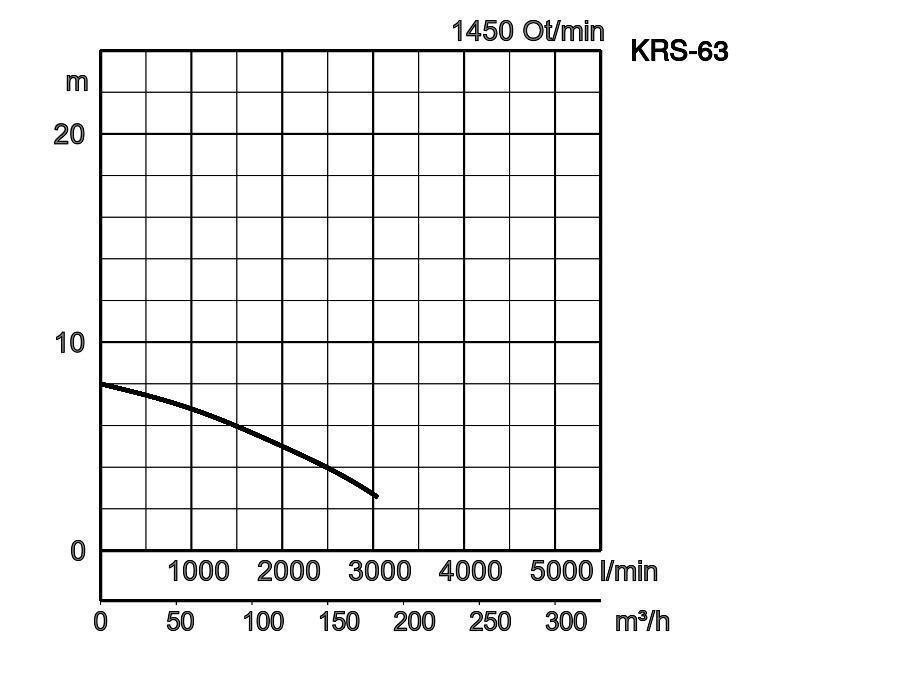

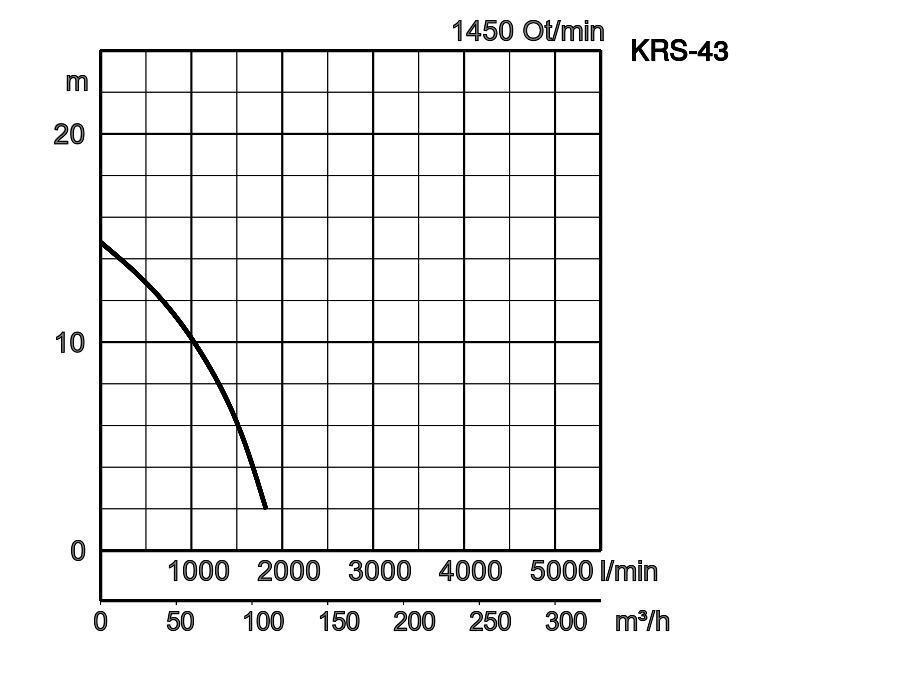

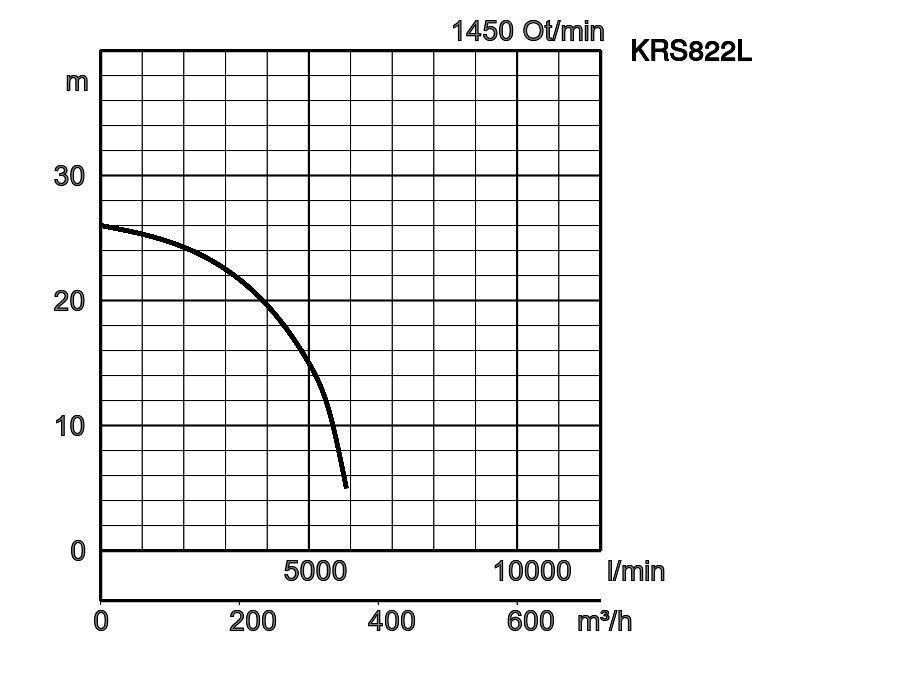

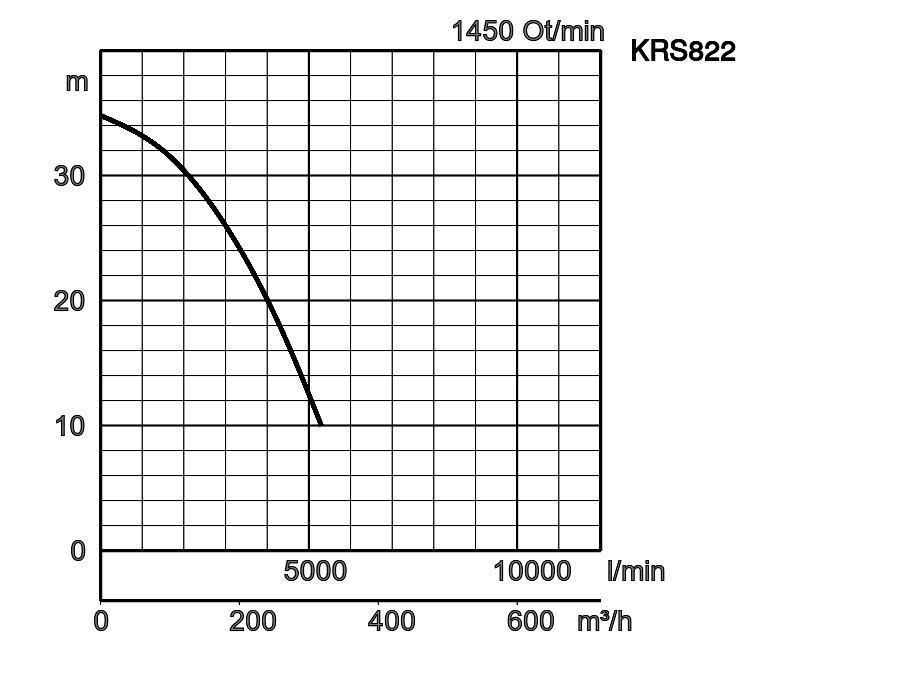

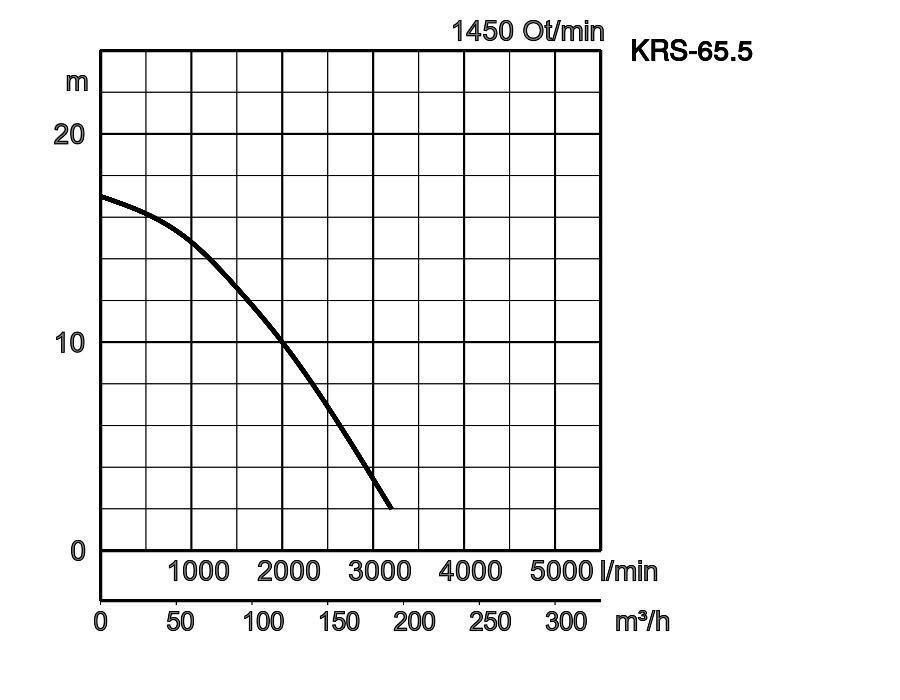

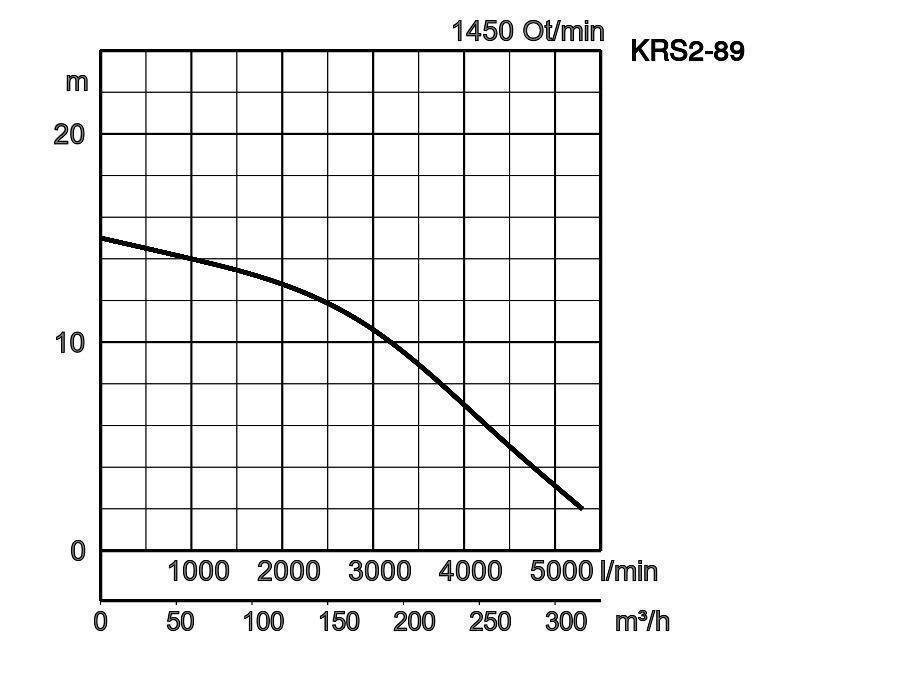

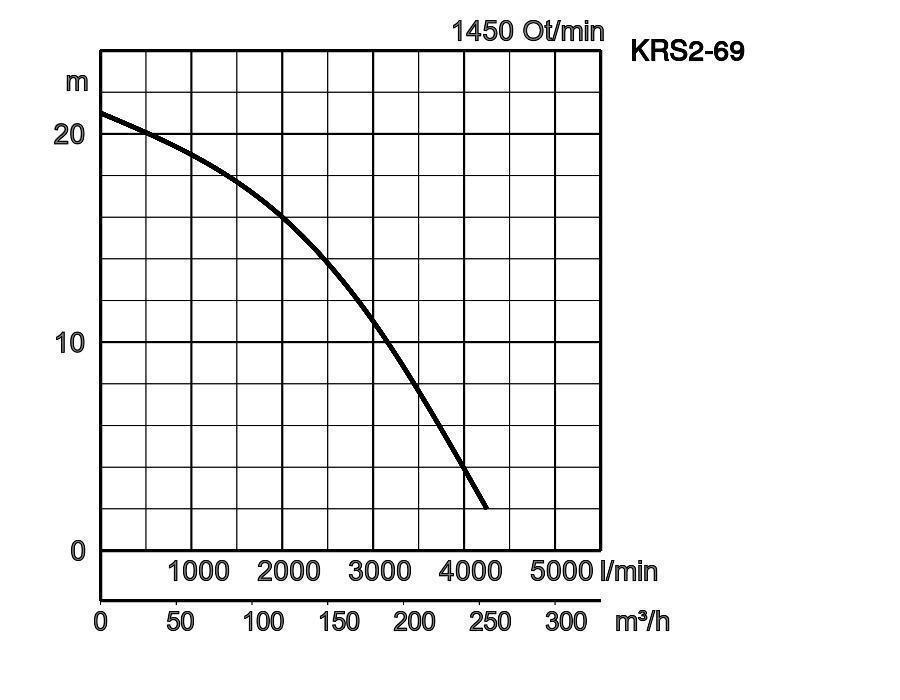

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| KRS-43 | 4" | 3,0 | 6,5 | 14,8 | 1820 | 95,0 | 12 | 15 | 20 | |
| KRS-63 | 6" | 3,0 | 6,5 | 8,0 | 3250 | 97,0 | 15 | 15 | 20 | |
| KRS-65.5 | 6" | 5,5 | 12,1 | 17,0 | 3180 | 118,0 | 20 | 15 | 20 | |
| KRS-85.5 | 200 | 5,5 | 12,1 | 10,0 | 4850 | 118,0 | 20 | 15 | 20 | |
| KRS2-69 | 6" | 9,0 | 19,0 | 21,0 | 4250 | 155,0 | 20 | 15 | 20 | |
| KRS2-89 | 200 | 9,0 | 19,0 | 15,0 | 5300 | 175,0 | 30 | 15 | 20 | |
| KRS815 | 200 | 15,0 | 31,9 | 21,5 | 6400 | 240,0 | 25 | 20 | 20 | |
| KRS822 | 200 | 22,0 | 44,6 | 34,8 | 5300 | 380,0 | 25 | 20 | 20 | |
| KRS822L | 200 | 22,0 | 44,6 | 26,0 | 5900 | 390,0 | 25 | 20 | 20 | |
| KRS1022 | 250 | 22,0 | 45,7 | 12,1 | 12000 | 390,0 | 25 | 20 | 20 |
KRS-43_9.pdf
| ø Výtlačné hrdlo | 4", 6", 8",10" | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo otevřené, Kolo (na volný proud) zavřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Tvárná litina GGG70 | ||
| Těleso | Šedá litina GG20 | |||
| Sací deska | Šedá litina GG20 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Izolace | Třída ochrany E, Třída ochrany F, Třída ochrany B | ||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Typ, póly | Indukční motor, 4-pólový, IP68 | |||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Materiál | Těleso | Šedá litina GG15, Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Závitová přípojka, Hadicová přípojka | |||

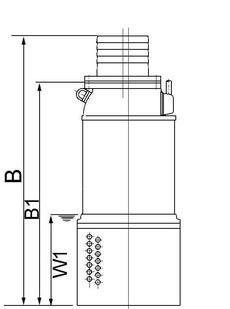

Rozměry v mm:
-
-
- KRS-43
- KRS-63
- KRS-65.5
- KRS-85.5
- KRS2-69
- KRS2-89
- KRS815
- KRS822
- KRS822L
-
-
- KRS1022
W1: Minimální výška vody
| Model | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KRS-43 | 378 | 288 | 723 | 586 | 347 | 651 | 170 |
| KRS-63 | 385 | 295 | 867 | 686 | 365 | 777 | 300 |
| KRS-65.5 | 423 | 303 | 790 | 608 | 369 | 698 | 190 |
| KRS-85.5 | 445 | 325 | 942 | 710 | 413 | 800 | 295 |
| KRS2-69 | 487 | 371 | 812 | 630 | 424 | 743 | 200 |
| KRS2-89 | 470 | 354 | 933 | 701 | 403 | 814 | 300 |
| KRS815 | 481 | 347 | 1069 | 837 | 440 | 949 | 275 |
| KRS822 | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS822L | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS1022 | 525 | 260 | 1419 | 1156 | - | - | 450 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
