Silné čerpadlo na bázi KTZ, odolné abrazi a dlouhá životnost.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- KTD
KTD | 400V / 50Hz

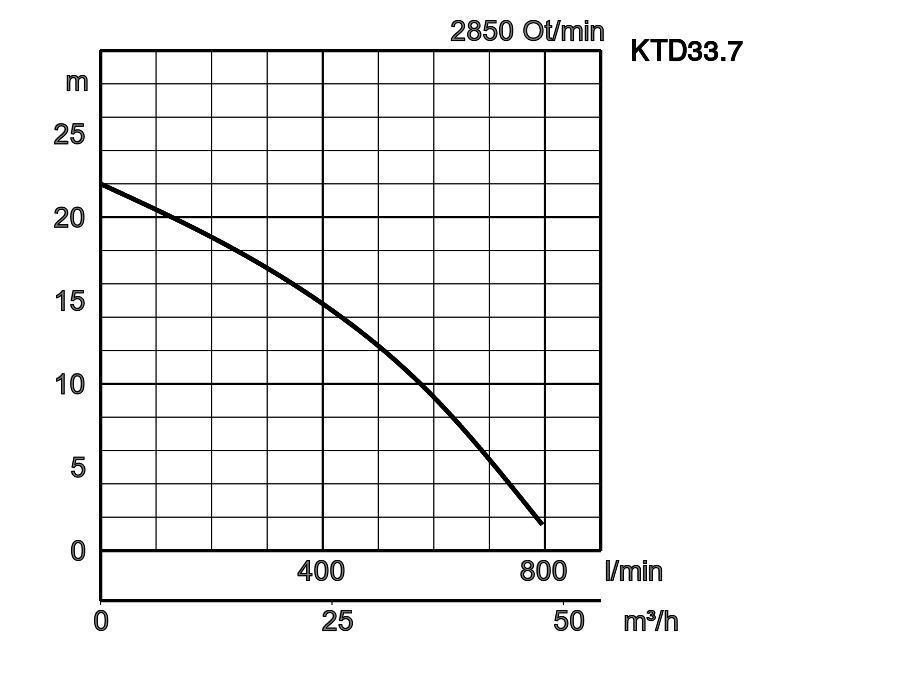

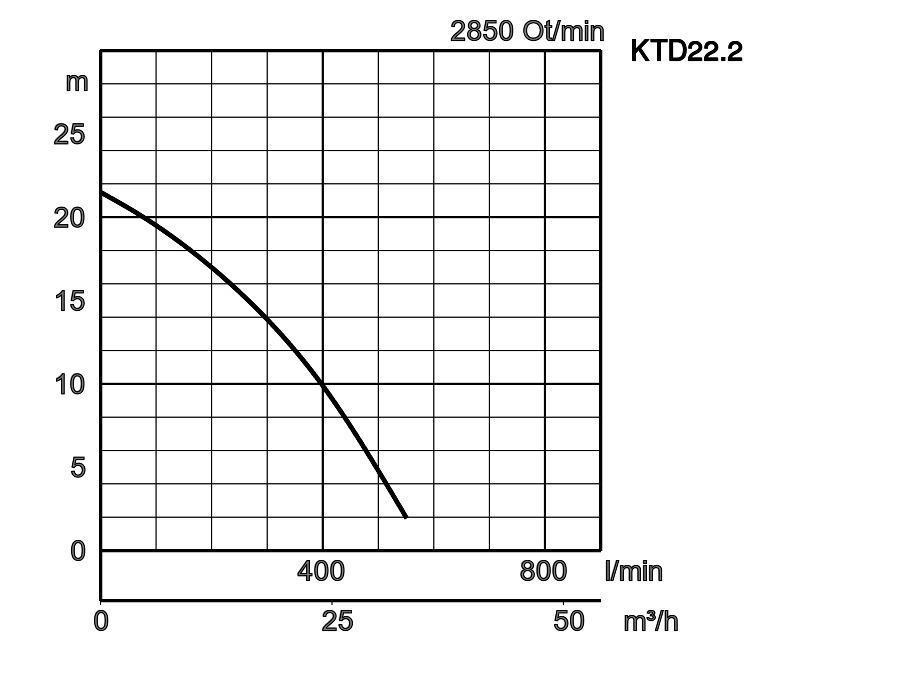

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTD22.2 | 2" | 2,2 | 5,0 | 21,5 | 550 | 44,0 | 10 | 25 | 20 | |
| KTD33.7 | 3" | 3,7 | 7,7 | 22,0 | 794 | 72,0 | 10 | 25 | 20 |
KTD22.2_9.pdf
| ø Výtlačné hrdlo | 2", 3" | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Bahno, břečka, tekutiny obsahující bahno s pískem/bentonit | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo otevřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Chromová litina | ||
| Těleso | Šedá litina GG20 | |||
| Sací deska | Tvárná litina GGG50 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Ochrana motoru (vestavěná) | Tepelný spínač | ||
| Mazání | Turbínový olej (ISO VG32) | |||
| Izolace | Třída ochrany F | |||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Materiál | Těleso | Šedá litina GG15 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- KTD22.2
- KTD33.7
W1: Minimální výška vody
| Model | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTD22.2 | 235 | 173 | 550 | 442 | 221 | 519 | 140 |
| KTD33.7 | 297 | 222 | 644 | 521 | 266 | 654 | 160 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
