KTV série je zhotovena z nejmodernějších materiálů k dosažení nejvyšší možné odolnosti opotřebení a nízké hmotnosti. Tato čerpadlo je vhodné jak pro staveniště, tak pro pevnou instalaci.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- KTVE
KTVE | 400V / 50Hz
Downloads
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|

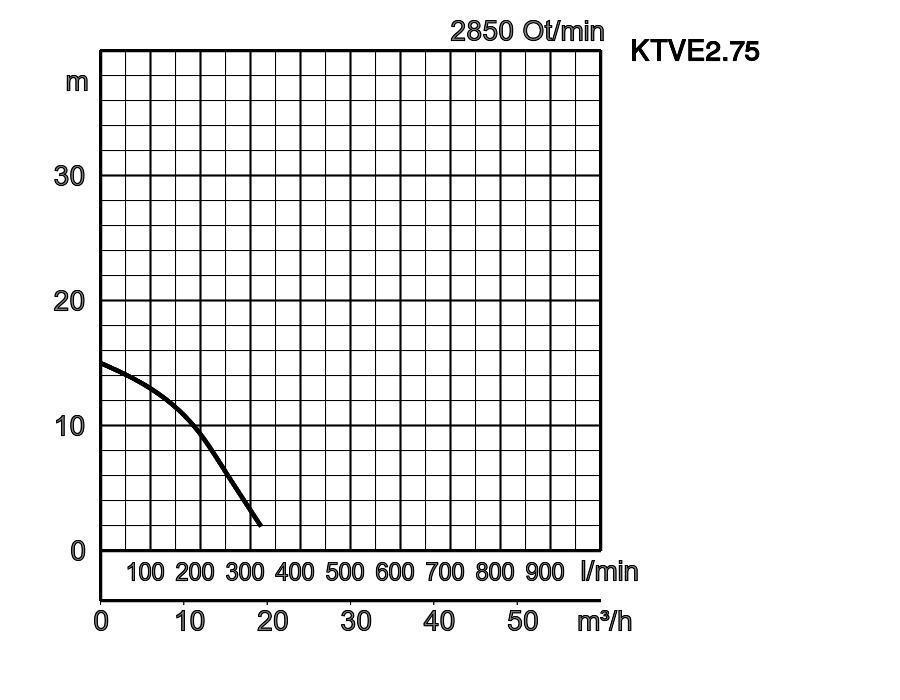

| KTVE2.75 | 2" | 0,75 | 1,8 | 15,0 | 320 | 12,7 | 6 | 10 | 10 | |

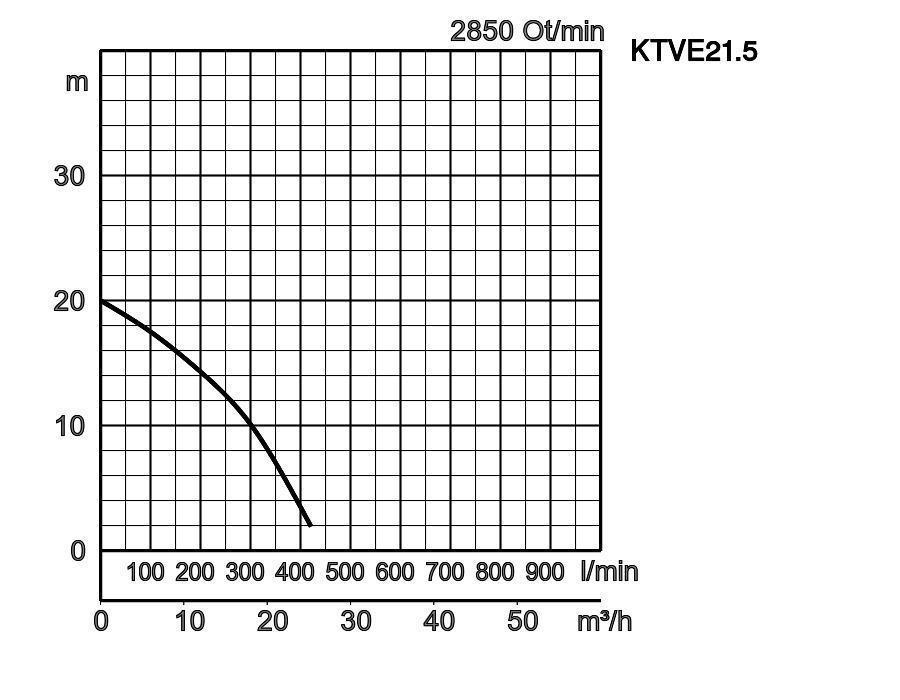

| KTVE21.5 | 2" | 1,5 | 3,3 | 20,0 | 420 | 22,0 | 8,5 | 25 | 20 | |

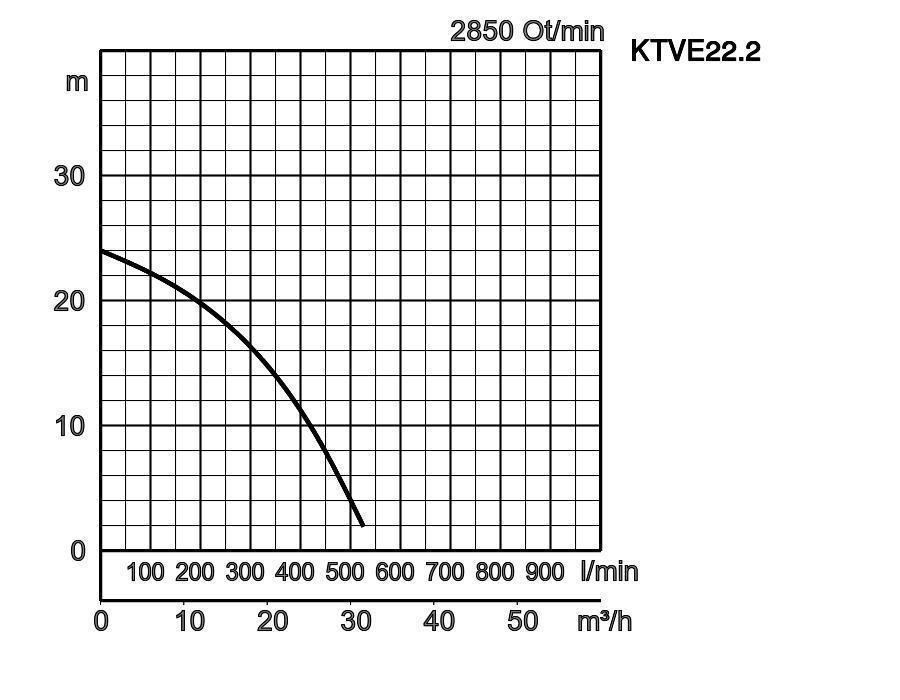

| KTVE22.2 | 2" | 2,2 | 4,3 | 24,0 | 525 | 25,0 | 8,5 | 25 | 20 | |

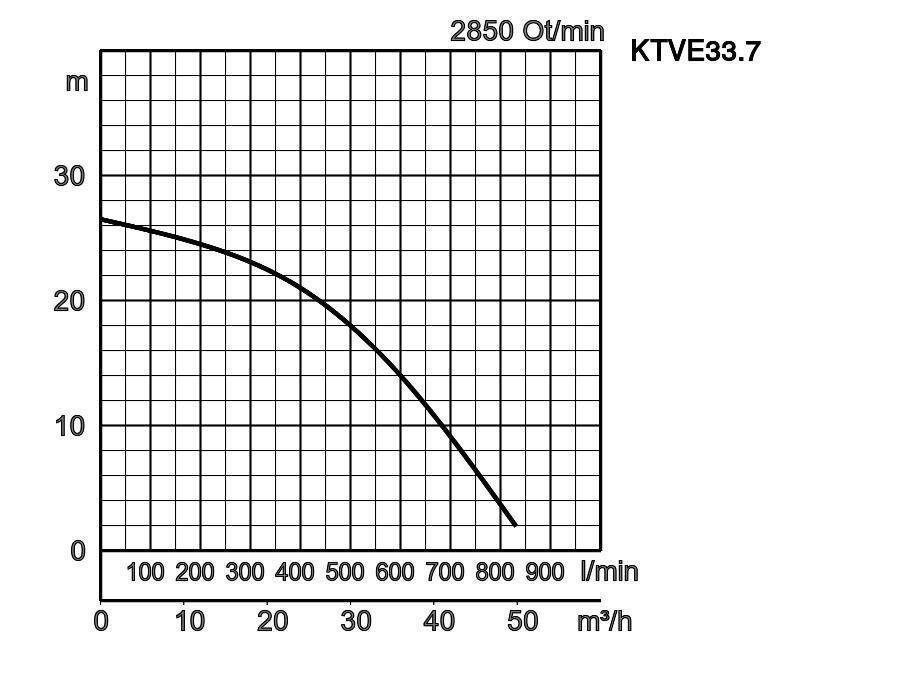

| KTVE33.7 | 3" | 3,7 | 7,4 | 26,5 | 830 | 40,0 | 8,5 | 25 | 20 | |

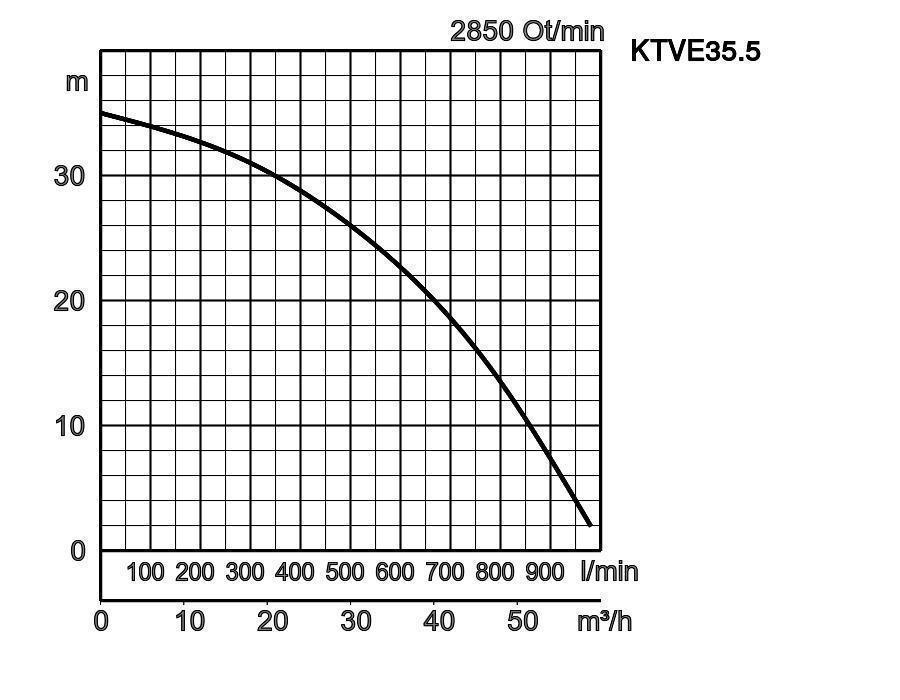

| KTVE35.5 | 3" | 5,5 | 11,0 | 35,0 | 980 | 52,0 | 8,5 | 25 | 20 |
KTVE2.75_9.pdf
| ø Výtlačné hrdlo | 2", 3" | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (na volný proud) | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Polyurethan, Tvárná litina GGG70 | ||
| Těleso | Syntetická pryž | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | ||
| Mazání | Turbínový olej (ISO VG32) | |||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Izolace | Třída ochrany E | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Materiál | Těleso | Hliníkový odlitek | ||
| Hřídel | Nerezová ocel DIN 1.4028, Nerezová ocel DIN 1.4000 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- KTVE21.5
- KTVE22.2
- KTVE33.7
-
-
- KTVE2.75
-
-
- KTVE35.5
W1: Minimální výška vody
| Model | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTVE2.75 | 200 | 155 | 401 | 329 | 200 | 417 | 234 |
| KTVE21.5 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE22.2 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE33.7 | 285 | 211 | 585 | 462 | 285 | 585 | 327 |
| KTVE35.5 | - | 229 | 620 | 497 | 300 | 620 | 357 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
