Mnohostraně použitelné čerpadlo s velkou odolností - vhodné pro nasazení ve stavebnictví, max. hloubka ponoru do 25m. Při vývoji této série byl brán zřetel na požadavky stavebnictví.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- KTZ
KTZ | 400V / 50Hz
Downloads
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|

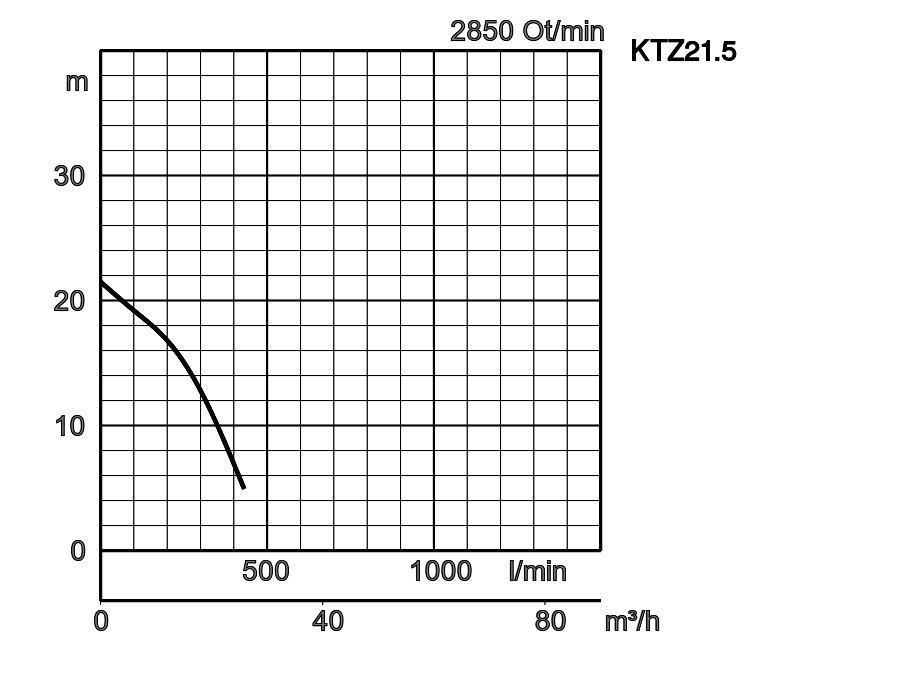

| KTZ21.5 | 2" | 1,5 | 3,5 | 21,5 | 430 | 35,0 | 8,5 | 25 | 20 | |

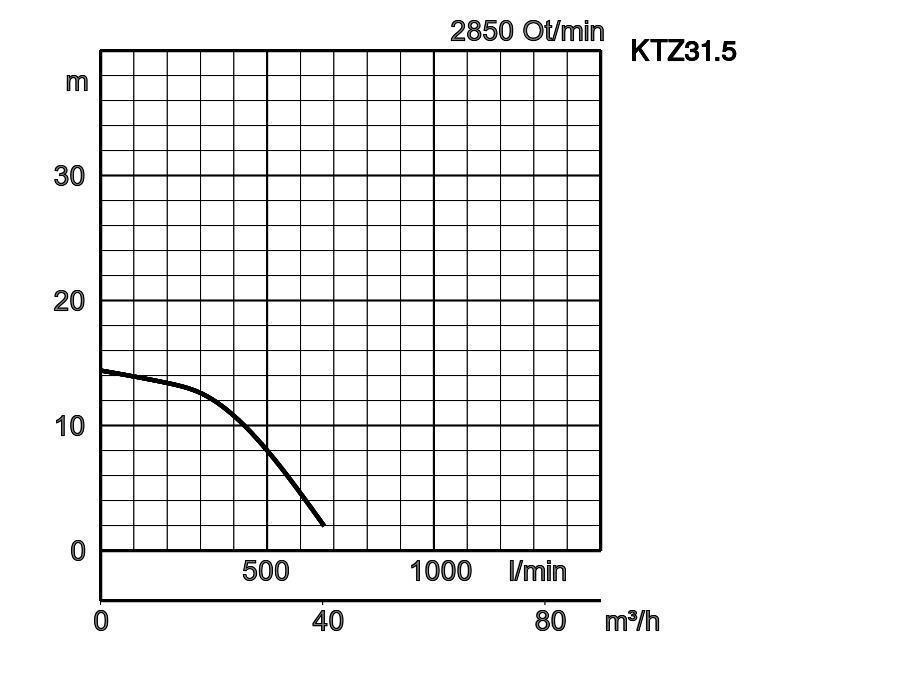

| KTZ31.5 | 3" | 1,5 | 3,6 | 14,4 | 670 | 34,0 | 8,5 | 25 | 20 | |

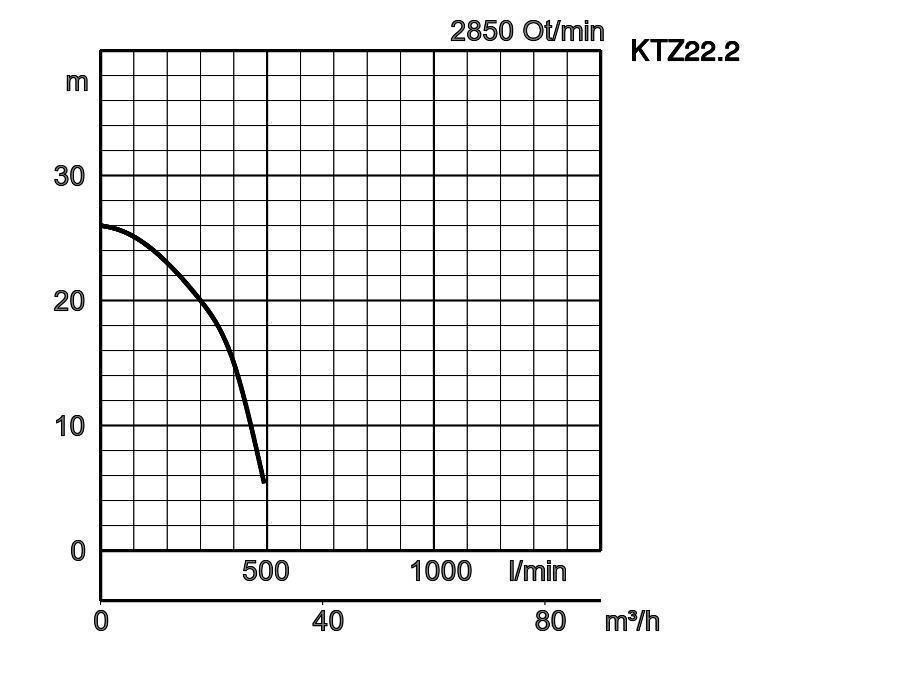

| KTZ22.2 | 2" | 2,2 | 5,3 | 26,0 | 500 | 36,0 | 8,5 | 25 | 20 | |

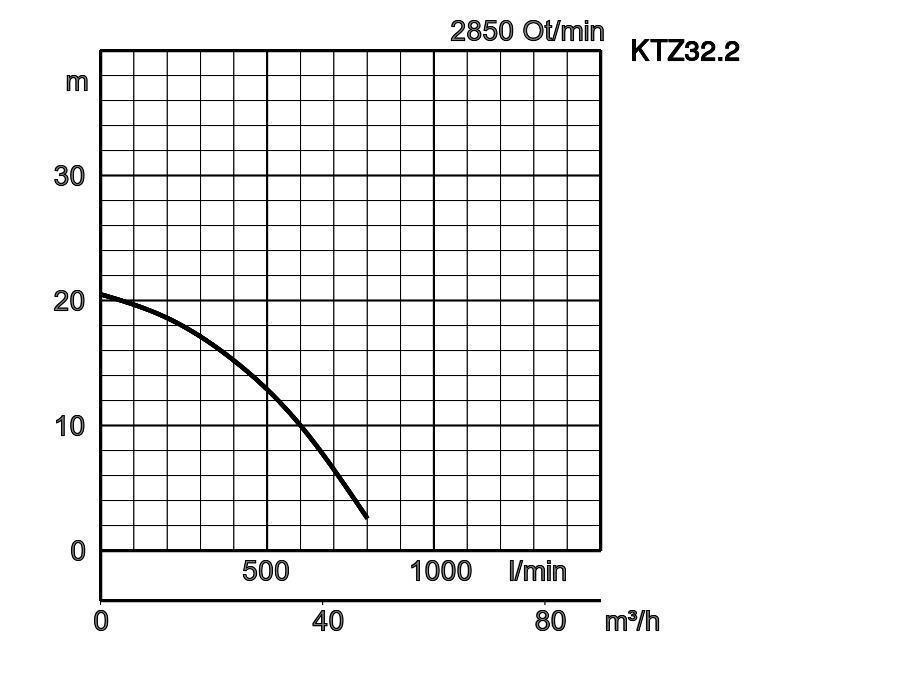

| KTZ32.2 | 3" | 2,2 | 5,3 | 20,4 | 800 | 35,0 | 8,5 | 25 | 20 | |

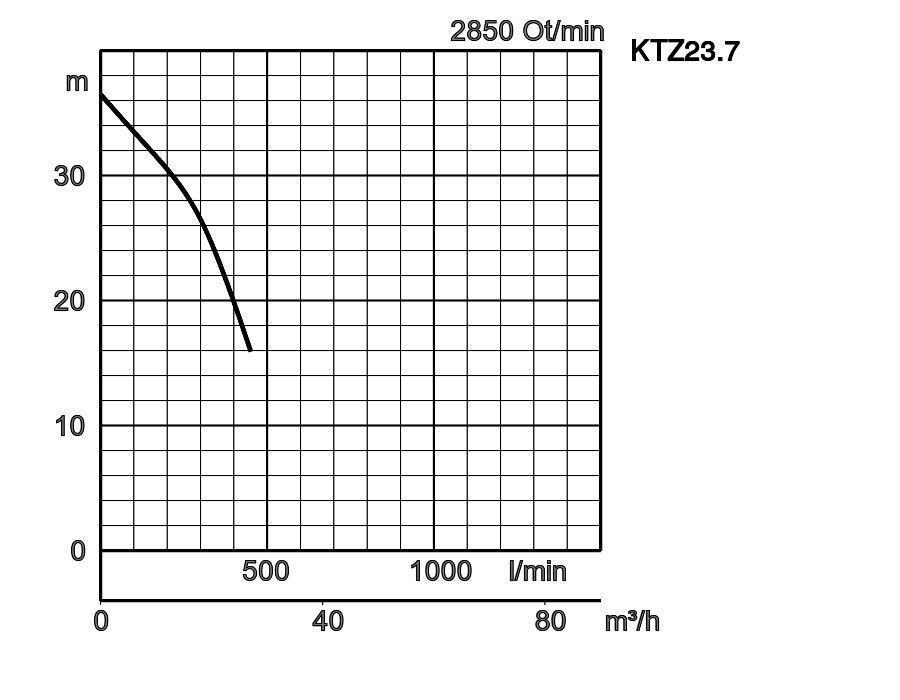

| KTZ23.7 | 2" | 3,7 | 8,0 | 36,5 | 450 | 62,0 | 8,5 | 25 | 20 | |

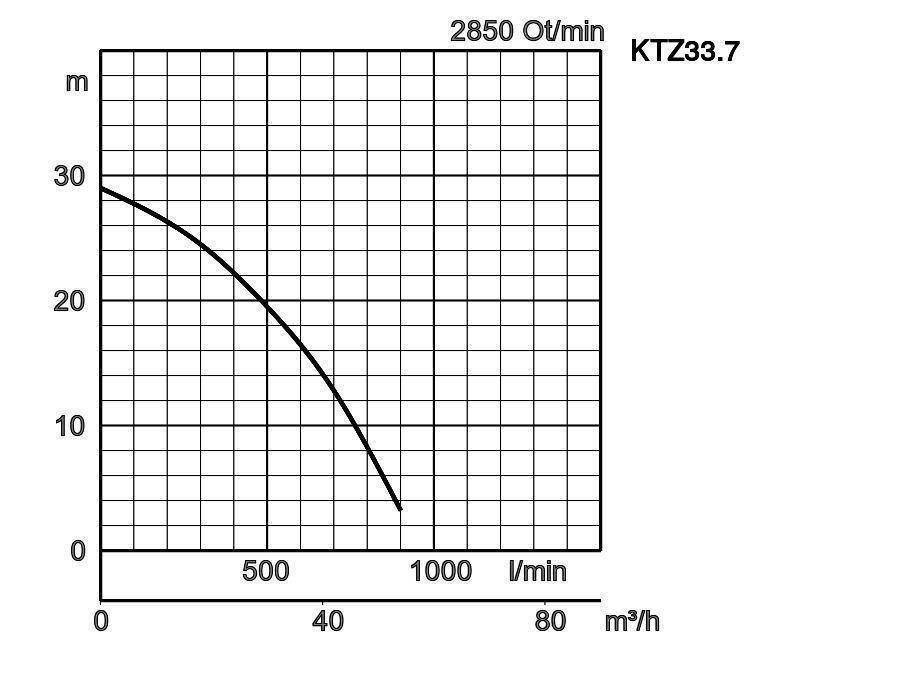

| KTZ33.7 | 3" | 3,7 | 8,0 | 29,0 | 900 | 62,0 | 8,5 | 25 | 20 | |

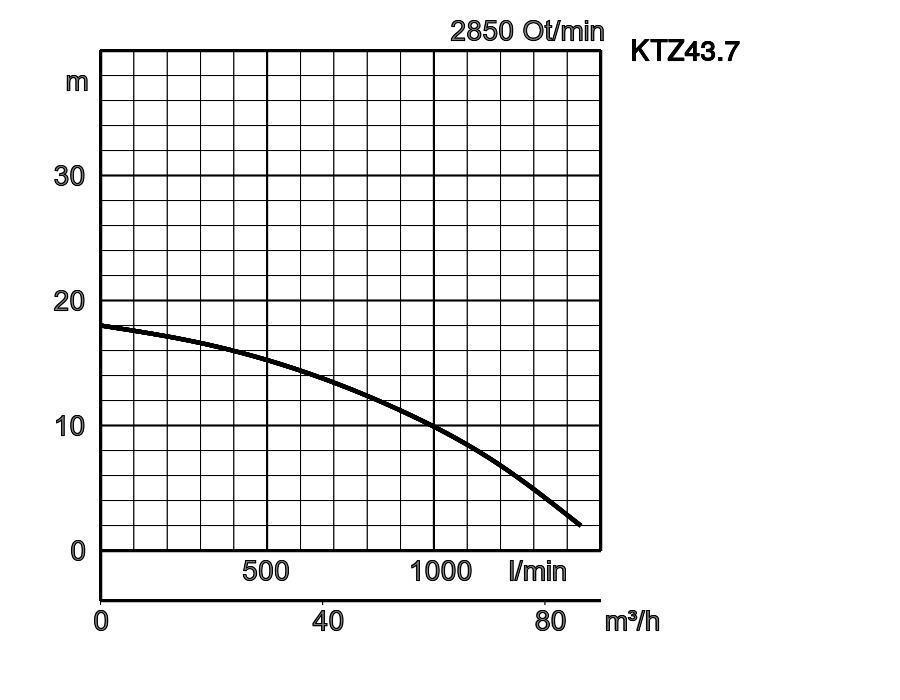

| KTZ43.7 | 4" | 3,7 | 8,0 | 18,0 | 1440 | 62,0 | 8,5 | 25 | 20 | |

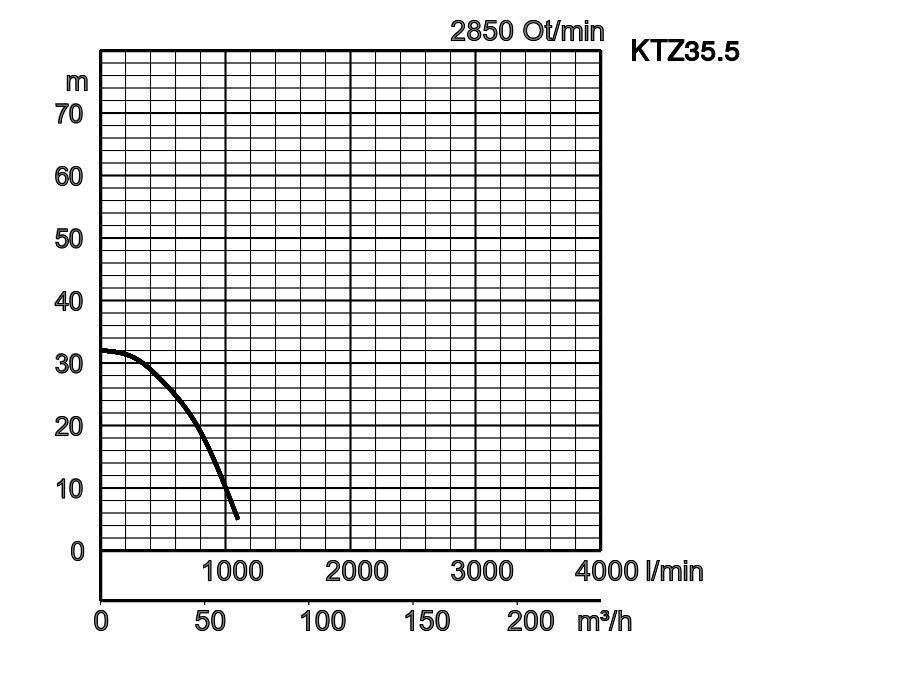

| KTZ35.5 | 3" | 5,5 | 11,4 | 32,0 | 1100 | 76,0 | 8,5 | 25 | 20 | |

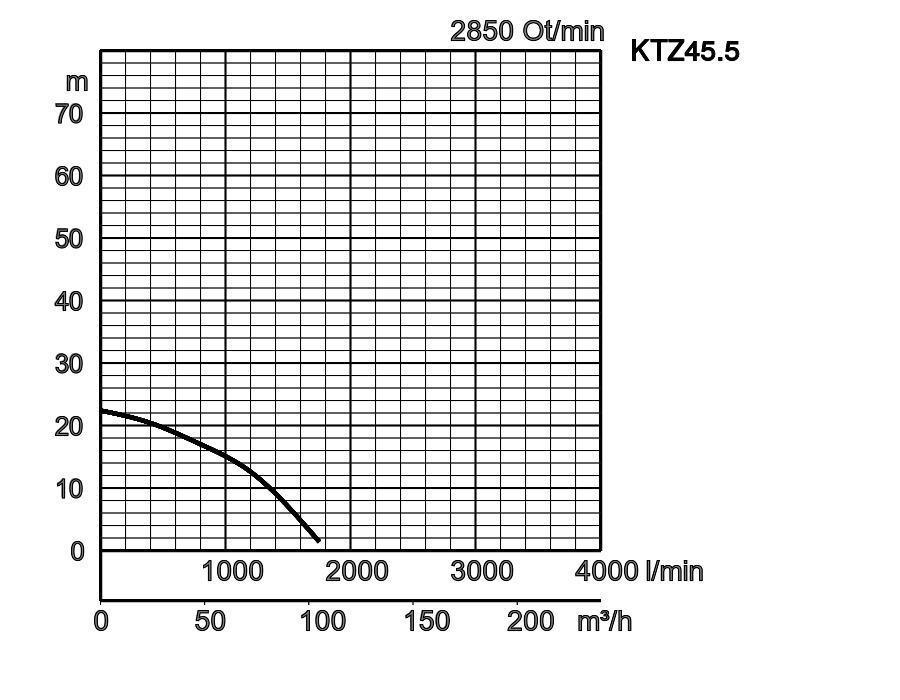

| KTZ45.5 | 4" | 5,5 | 11,4 | 22,5 | 1740 | 77,0 | 8,5 | 25 | 20 | |

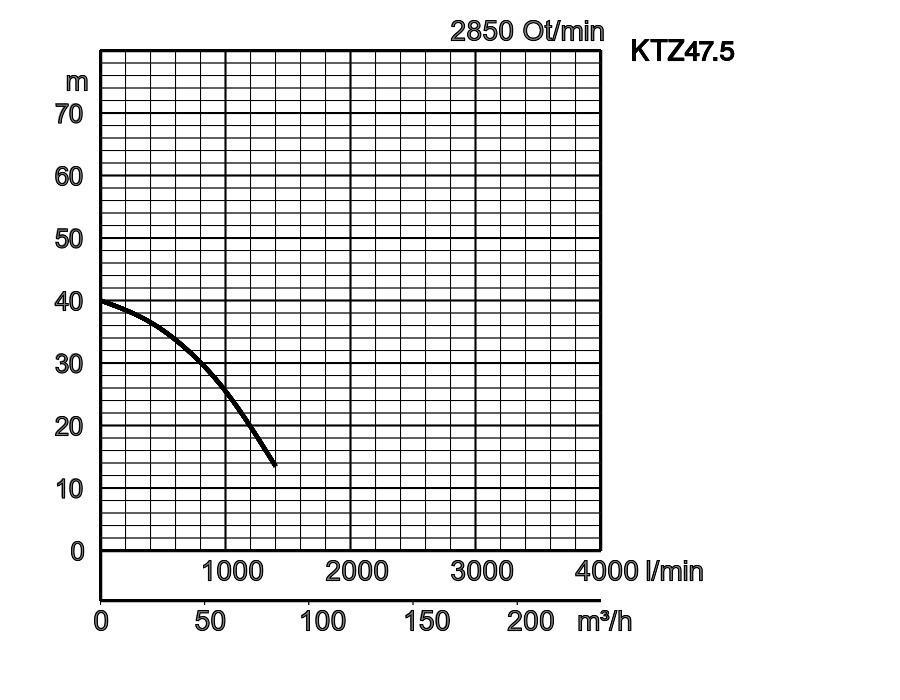

| KTZ47.5 | 4" | 7,5 | 15,1 | 40,0 | 1400 | 100,0 | 12 | 25 | 20 | |

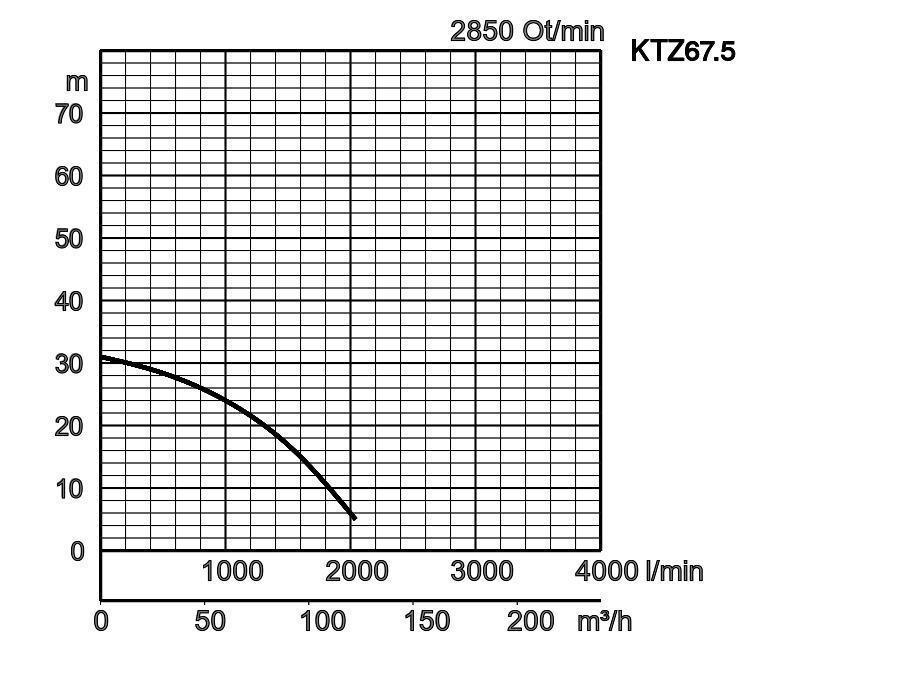

| KTZ67.5 | 6" | 7,5 | 15,1 | 31,0 | 2030 | 99,0 | 20 | 25 | 20 | |

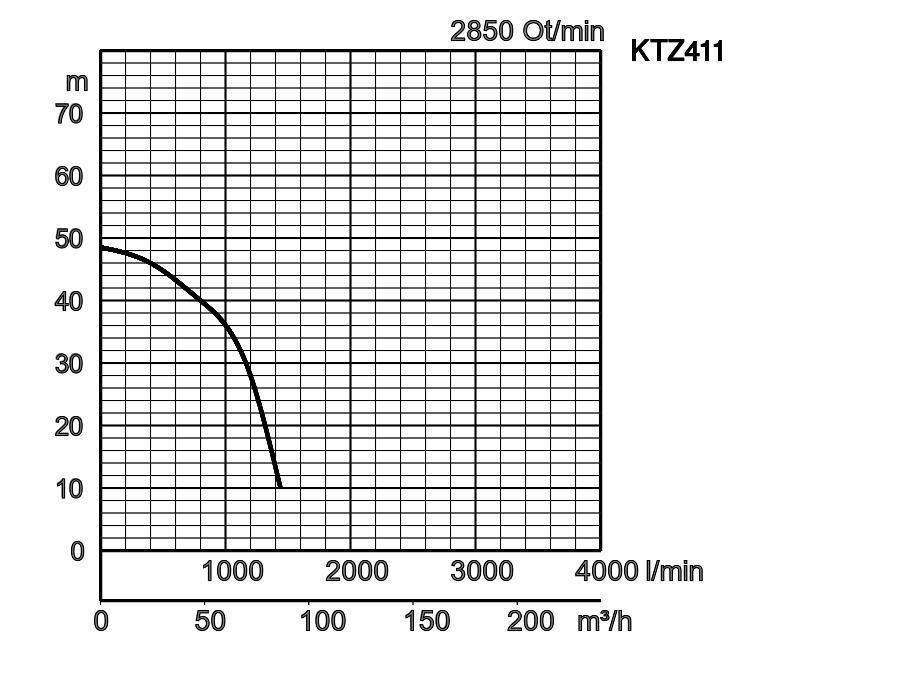

| KTZ411 | 4" | 11,0 | 22,0 | 48,5 | 1440 | 130,0 | 12 | 25 | 20 | |

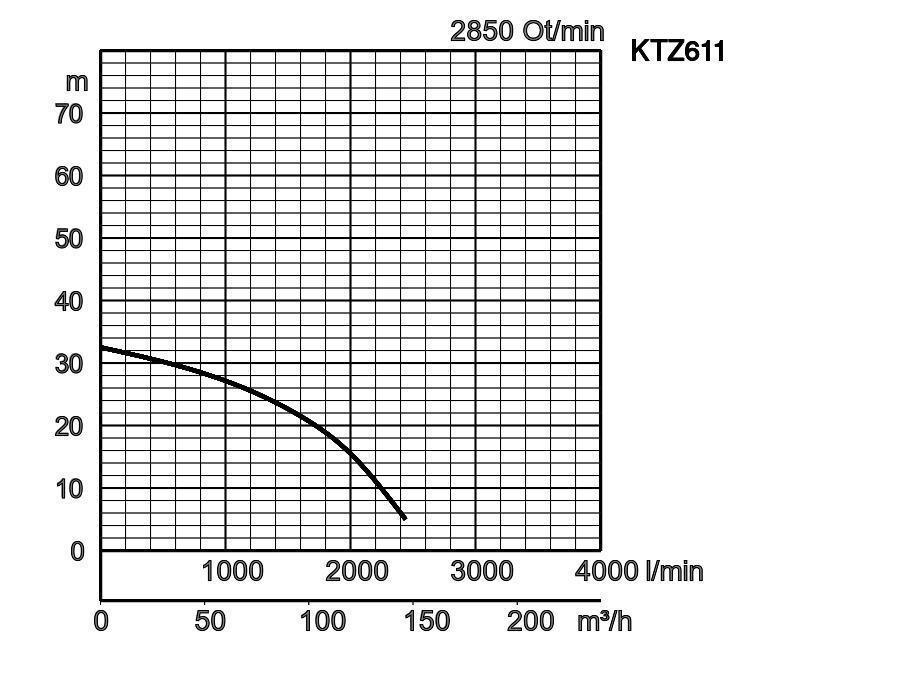

| KTZ611 | 6" | 11,0 | 22,0 | 32,5 | 2440 | 131,0 | 20 | 25 | 20 | |

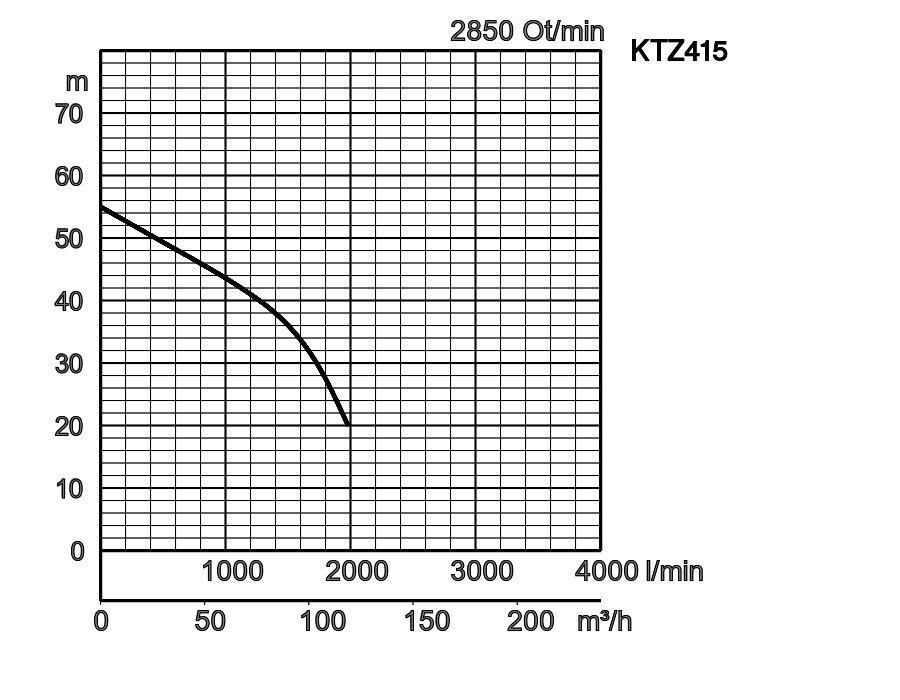

| KTZ415 | 4" | 15,0 | 28,3 | 55,0 | 1980 | 146,0 | 12 | 25 | 20 | |

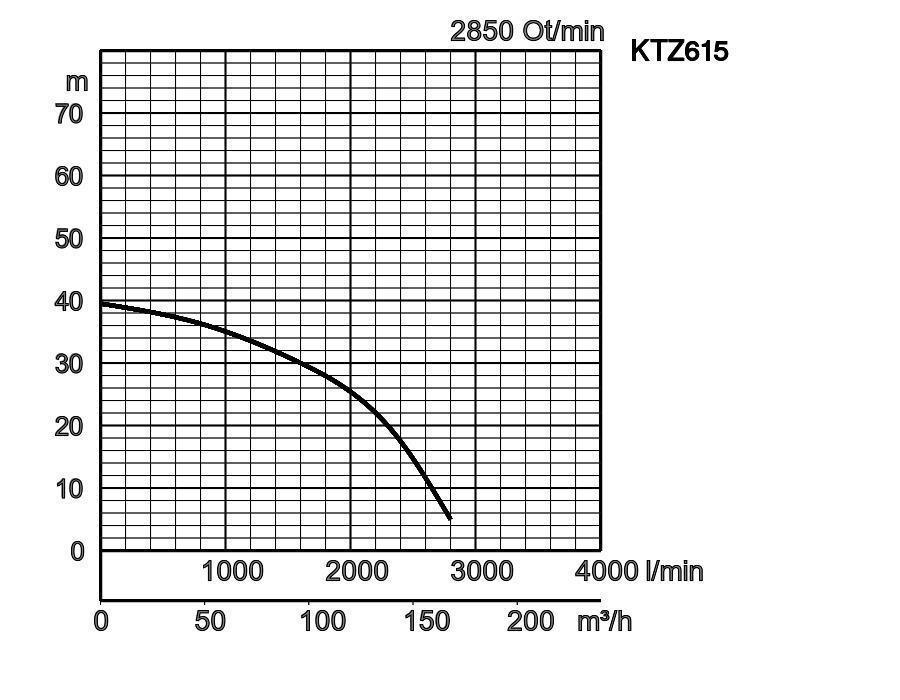

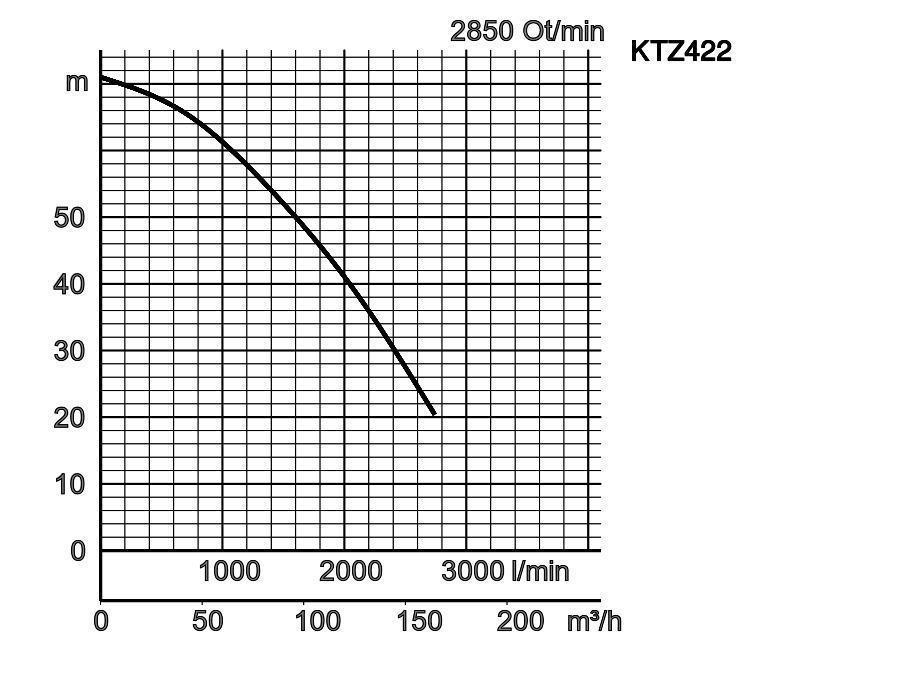

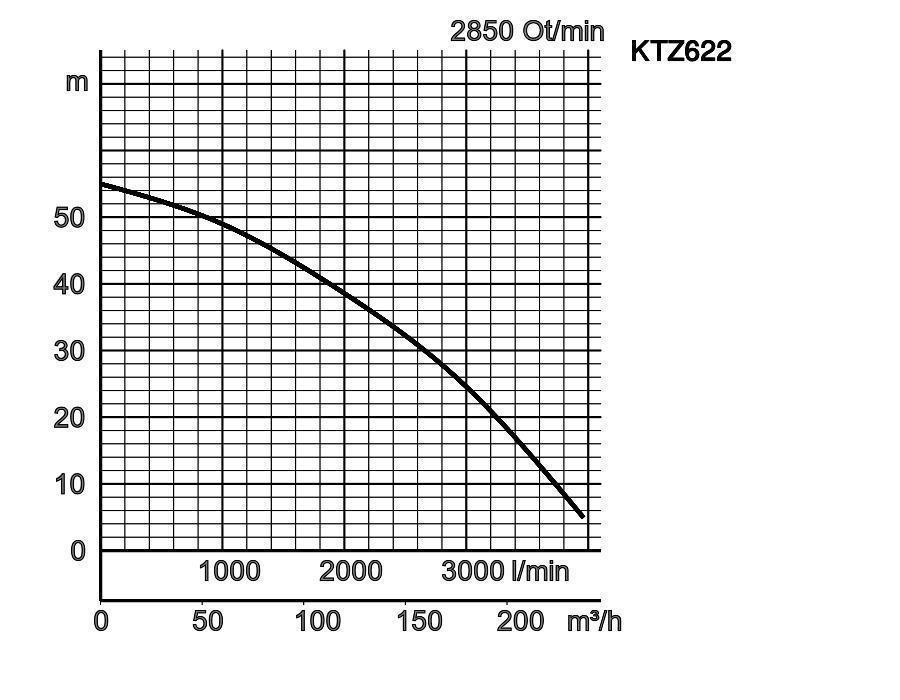

| KTZ615 | 6" | 15,0 | 28,3 | 39,5 | 2800 | 146,0 | 20 | 25 | 20 | |
| KTZ422 | 4" | 22,0 | 37,6 | 71,0 | 2740 | 295 | 8,5 | 25 | 20 | |
| KTZ622 | 6" | 22,0 | 37,6 | 55,0 | 3960 | 296,0 | 12 | 25 | 20 |
KTZ21.5_9.pdf
| ø Výtlačné hrdlo | 2", 3", 4", 6" | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo otevřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Chromová litina | ||
| Těleso | Šedá litina GG20 | |||
| Sací deska | Tvárná litina GGG50 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Ochrana motoru (vestavěná) | Tepelný spínač | ||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | |||
| Izolace | Třída ochrany F | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Materiál | Těleso | Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- KTZ21.5
- KTZ31.5
- KTZ22.2
- KTZ32.2
- KTZ23.7
- KTZ33.7
- KTZ43.7
- KTZ35.5
- KTZ45.5
- KTZ47.5
- KTZ67.5
- KTZ411
- KTZ611
- KTZ415
- KTZ615
- KTZ622
- KTZ422
W1: Minimální výška vody
| Model | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZ21.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ31.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ22.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ32.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ23.7 | 283 | 213 | 667 | 252 | 637 | 150 |
| KTZ33.7 | 283 | 213 | 677 | 252 | 637 | 150 |
| KTZ43.7 | 283 | 213 | 687 | 252 | 637 | 150 |
| KTZ35.5 | 363 | 306 | 721 | 258 | 688 | 150 |
| KTZ45.5 | 379 | 306 | 731 | 258 | 688 | 150 |
| KTZ47.5 | 330 | 245 | 812 | 314 | 697 | 190 |
| KTZ67.5 | 361 | 285 | 874 | 314 | 697 | 190 |
| KTZ411 | 374 | 260 | 864 | 350 | 740 | 190 |
| KTZ611 | 374 | 260 | 884 | 350 | 740 | 190 |
| KTZ415 | 428 | 374 | 864 | 350 | 740 | 190 |
| KTZ615 | 457 | 374 | 884 | 350 | 740 | 190 |
| KTZ422 | 528 | 485 | 1200 | 413 | 1123 | 330 |
| KTZ622 | 558 | 485 | 1220 | 413 | 1123 | 330 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
