LB-série je malé a robustní čerpadlo odpadních vod.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- LB
LB | 230V / 50Hz
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|

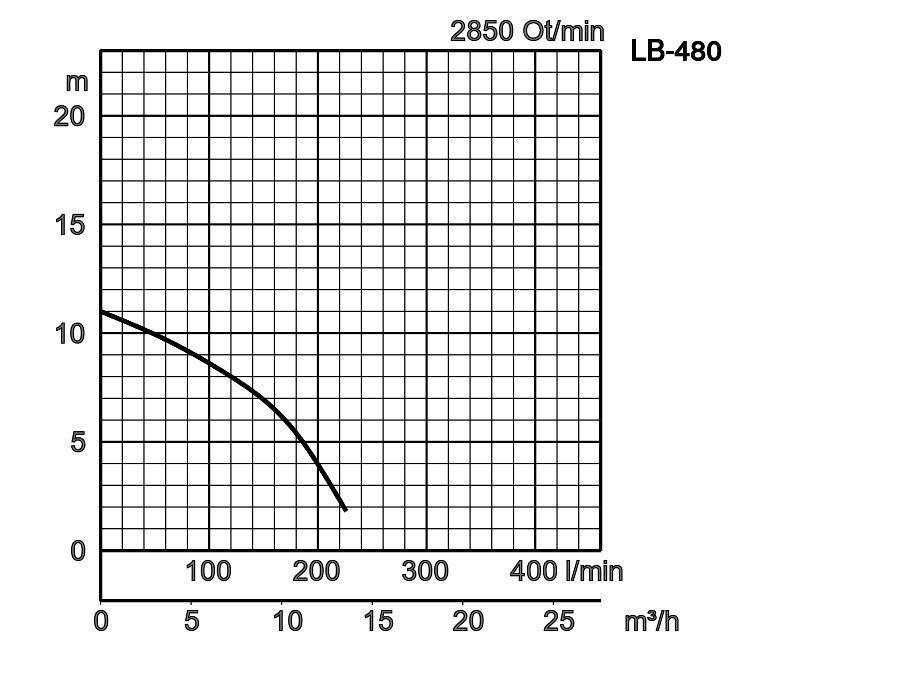

| LB-480 | 2" | 0,48 | 2,9 | 11,0 | 225 | 10,4 | 6 | 10 | 10 | |
| LB-480A | 2" | 0,48 | 2,9 | 11,0 | 225 | 11,0 | 6 | 10 | 10 | |

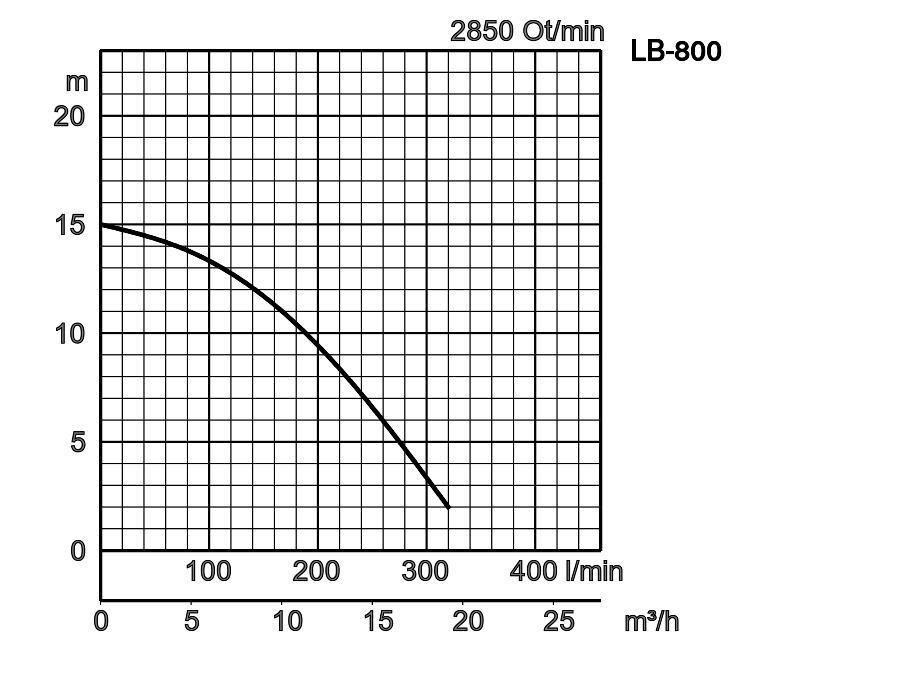

| LB-800 | 2" | 0,75 | 4,5 | 15,0 | 320 | 13,1 | 6 | 10 | 10 | |
| LB-800A | 2" | 0,75 | 5,0 | 15,0 | 320 | 13,7 | 6 | 10 | 10 | |

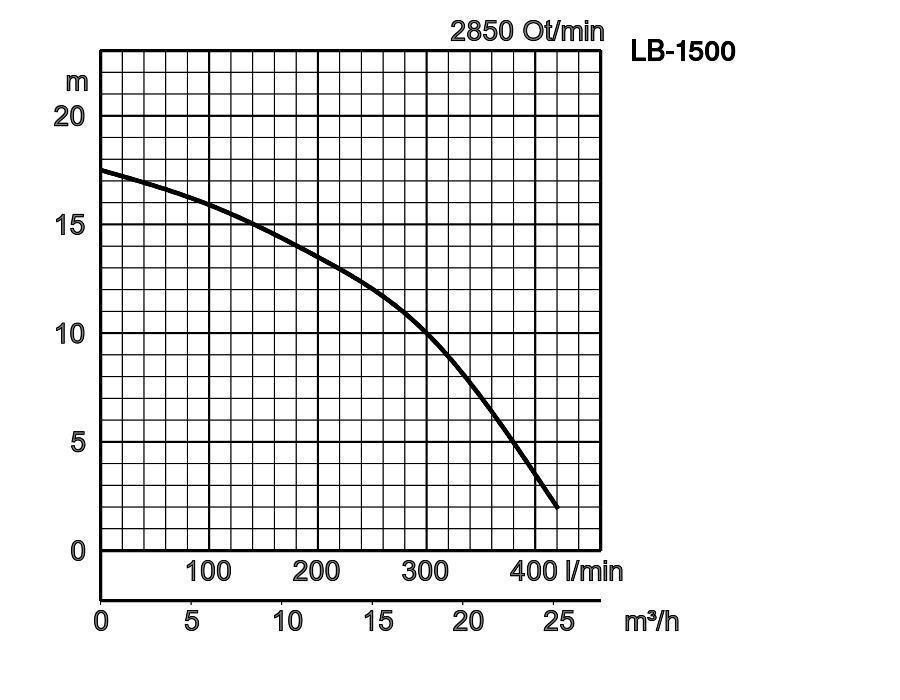

| LB-1500 | 2" | 1,5 | 15,4 | 17,5 | 440 | 33,0 | 6 | 25 | 20 |
LB-480_9.pdf
| ø Výtlačné hrdlo | 2" | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (na volný proud) | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Polyurethan, Chromová litina | ||
| Těleso | Polyethylen, polypropylen | |||
| Sací deska | Ocelový plech + polyurethan | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Mazání | Turbínový olej (ISO VG32) | ||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Izolace | Třída ochrany E, Třída ochrany B | |||
| Fáze / napětí | Jednofázový / 230 V / 50 Hz | |||
| Ochrana motoru (vestavěná) | Tepelné čidlo, Tepelný spínač | |||
| Materiál | Těleso | Hliníkový odlitek | ||
| Hřídel | Nerezová ocel DIN 1.4000 | |||
| Kabel | Pryž, H07RN8-F | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- LB-480
- LB-480A
- LB-800
- LB-800A
- LB-1500
W1: Minimální výška vody
| Model | d | A | A1 | B | D | D1 | H | W1 |
|---|---|---|---|---|---|---|---|---|
| LB-480 | 50 | 187 | 161 | 353 | 231 | - | 228 | 50 |
| LB-480A | 50 | 187 | 161 | 353 | 231 | 223 | 228 | 115 |
| LB-800 | 50 | 187 | 160 | 408 | 230 | - | 283 | 50 |
| LB-800A | 50 | 187 | 160 | 408 | 230 | 223 | 283 | 170 |
| LB-1500 | 50 | 187 | 122 | 600 | - | - | 518 | 80 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
