Stále hlubší stavební jámy vyžadují použití čerpadel s velkou výtlačnou výškou a velkou odolností proti opotřebení.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >

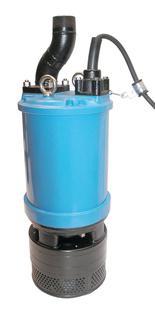

- LH-W
LH-W | 400V / 50Hz
Downloads

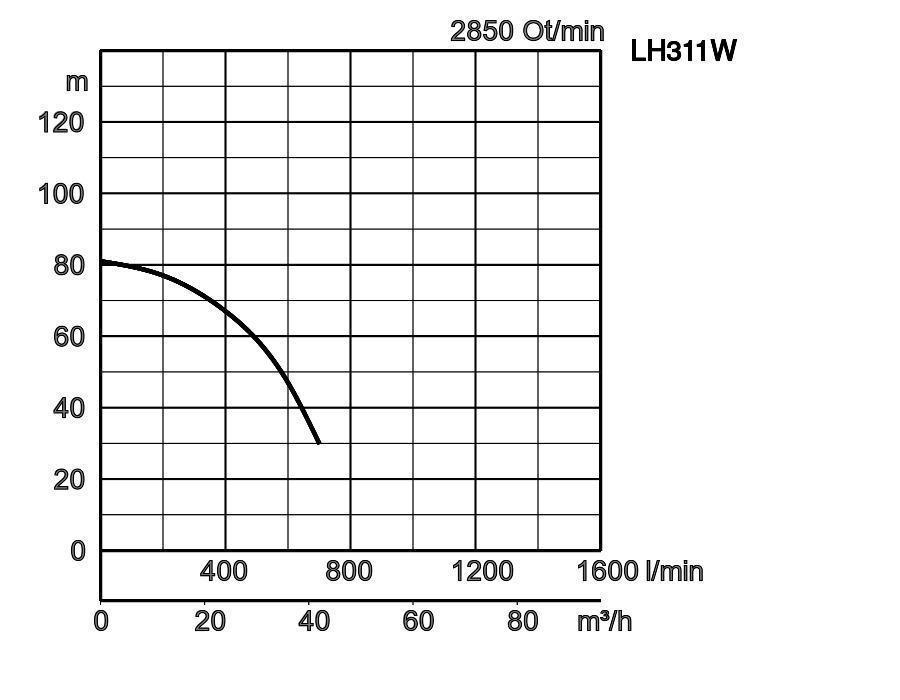

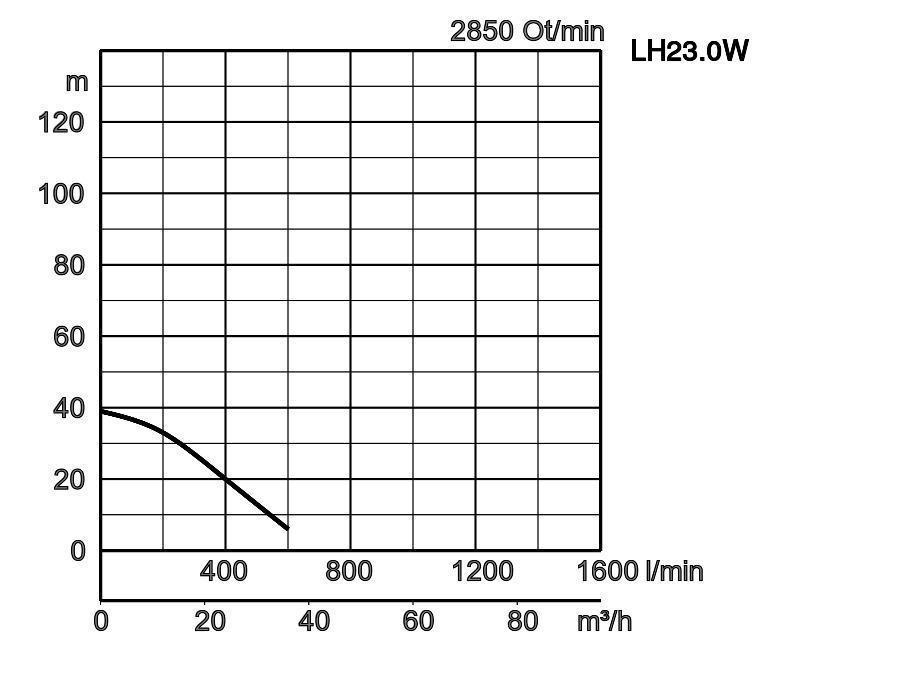

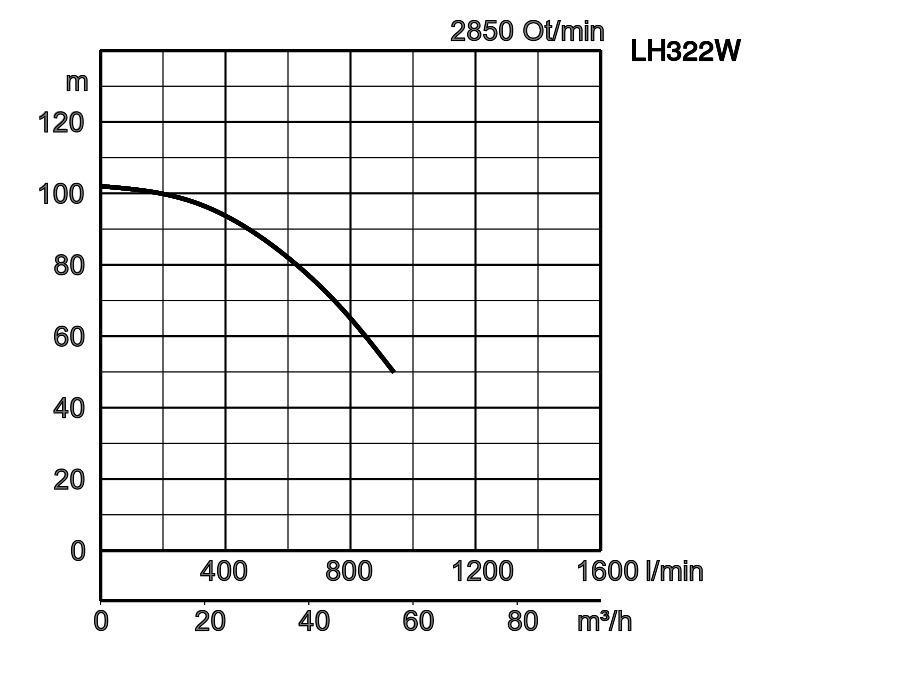

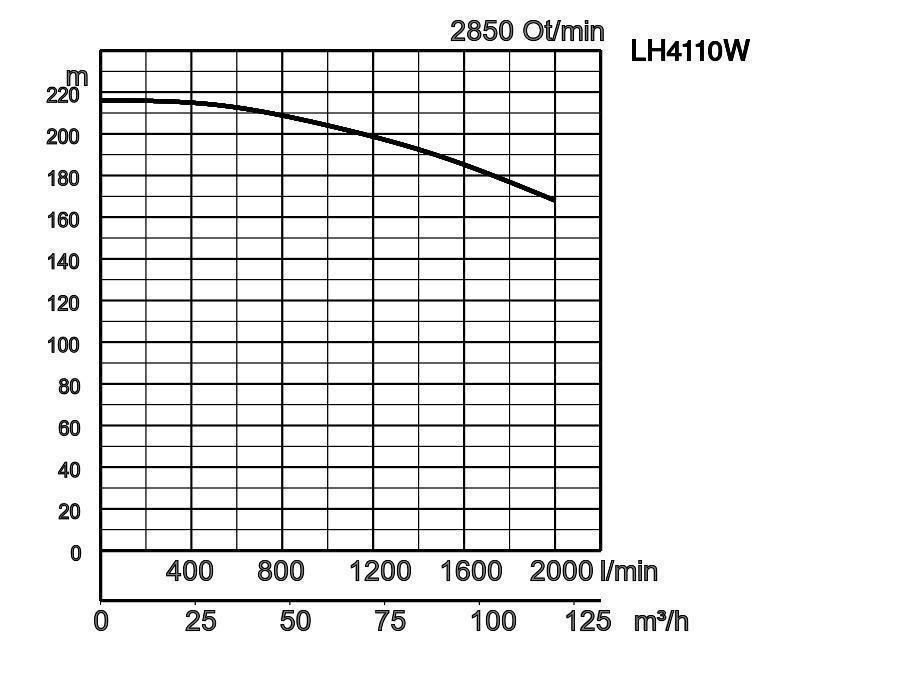

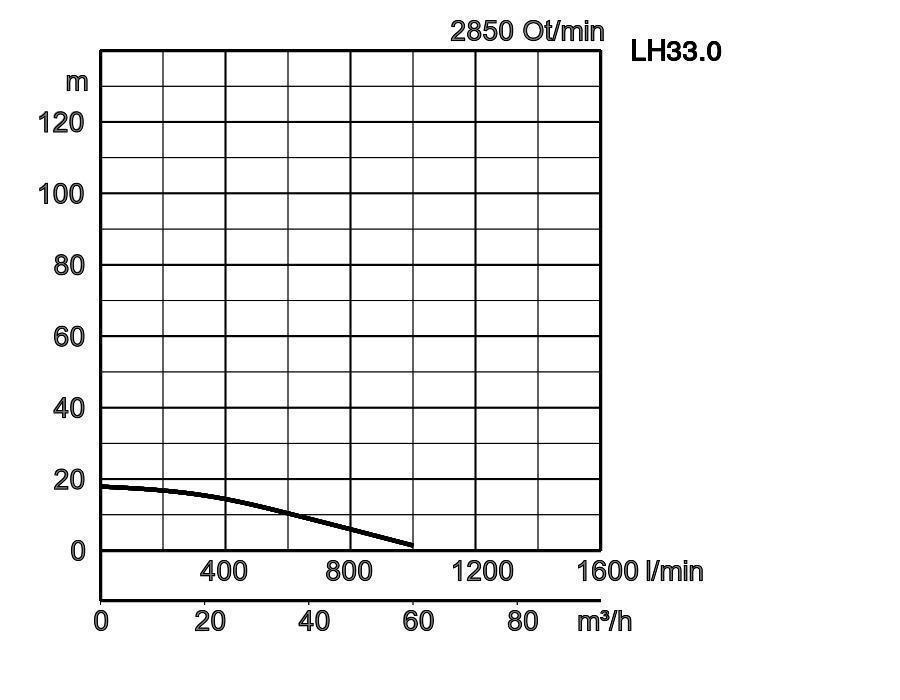

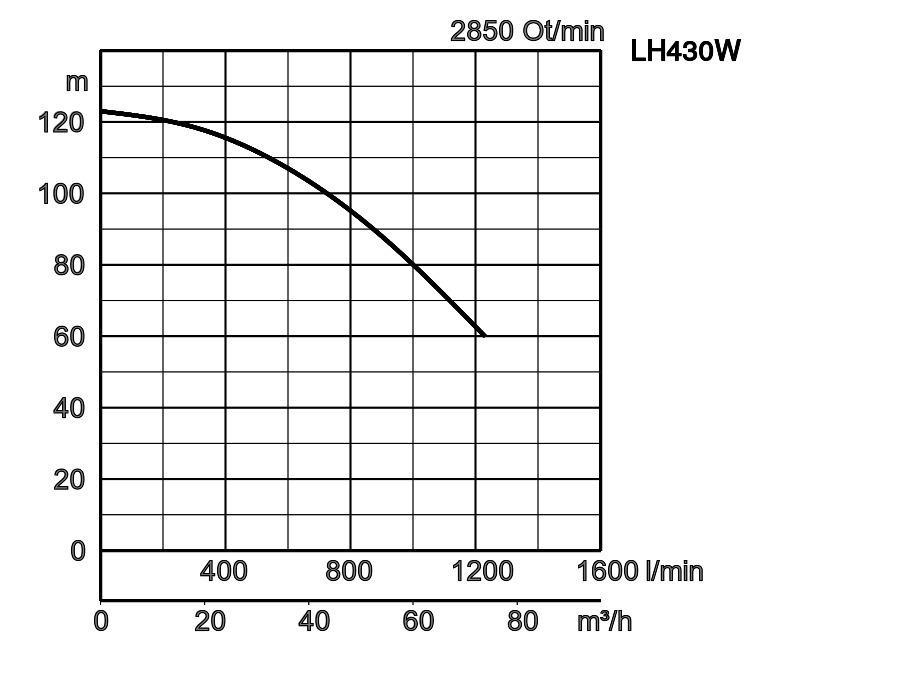

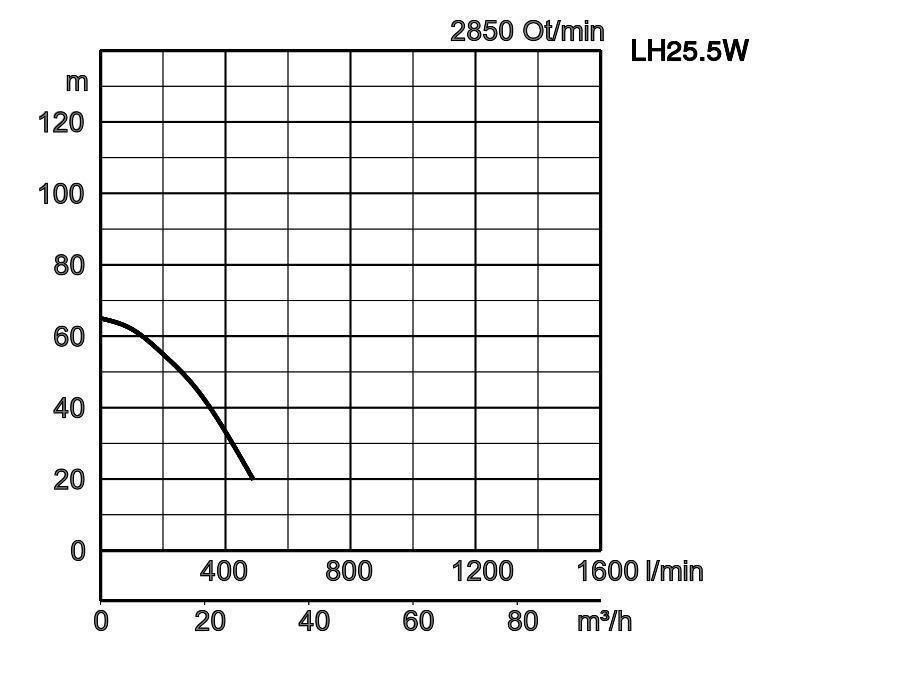

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| LH23.0W | 2" | 3,0 | 6,5 | 39,0 | 600 | 46,0 | 6 | 25 | 20 | |
| LH33.0 | 3" | 3,0 | 6,5 | 18,0 | 1000 | 42,0 | 6 | 25 | 20 | |
| LH25.5W | 2" | 5,5 | 11,0 | 65,0 | 490 | 80,0 | 6 | 30 | 20 | |
| LH311W | 3" | 11,0 | 22,0 | 81,0 | 700 | 130,0 | 8,5 | 30 | 20 | |
| LH322W | 3" | 22,0 | 39,0 | 102,0 | 940 | 304,0 | 8,5 | 30 | 20 | |
| LH430W | 4" | 30,0 | 53,0 | 123,0 | 940 | 324,0 | 8,5 | 30 | 20 | |
| LH4110W | 4" | 110,0 | 209,0 | 216,0 | 2000 | 1270,0 | 8,0 | 30 | 20 |
LH23.0W_9.pdf
| ø Výtlačné hrdlo | 2", 3", 4" | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (na volný proud) zavřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Chromová litina | ||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Těleso | Šedá litina GG20, Tvárná litina GGG45 | |||
| Motor | Mazání | Turbínový olej (ISO VG32) | ||
| Ochrana motoru (vestavěná) | Tepelný spínač, Tepelné čidlo | |||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Izolace | Třída ochrany F, Třída ochrany B | |||
| Materiál | Těleso | Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Závitová přípojka, JIS20K příruba | |||

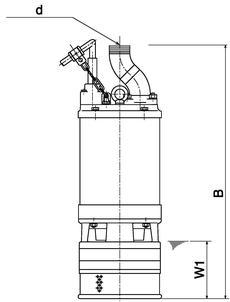

Rozměry v mm:
-
-
- LH23.0W
- LH33.0
- LH25.5W
- LH311W
- LH322W
- LH430W
- LH4110W
W1: Minimální výška vody
| Model | d | B | D | D1 | W1 |
|---|---|---|---|---|---|
| LH23.0W | 50 | 591 | 185 | - | 150 |
| LH33.0 | 80 | 591 | 185 | - | 150 |
| LH25.5W | 50 | 750 | 240 | - | 170 |
| LH311W | 80 | 1030 | 270 | - | 200 |
| LH322W | 80 | 1234 | 330 | - | 300 |
| LH430W | 100 | 1375 | 330 | - | 300 |
| LH4110W | 100 | 1825 | 616 | 592 | 380 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
