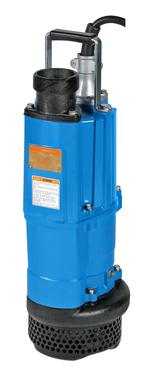

Mnohostraně použitelné čerpadlo s velkou odolností - vhodné pro nasazení ve stavebnictví, max. hloubka ponoru do 25m.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- NK
NK | 230V / 50Hz

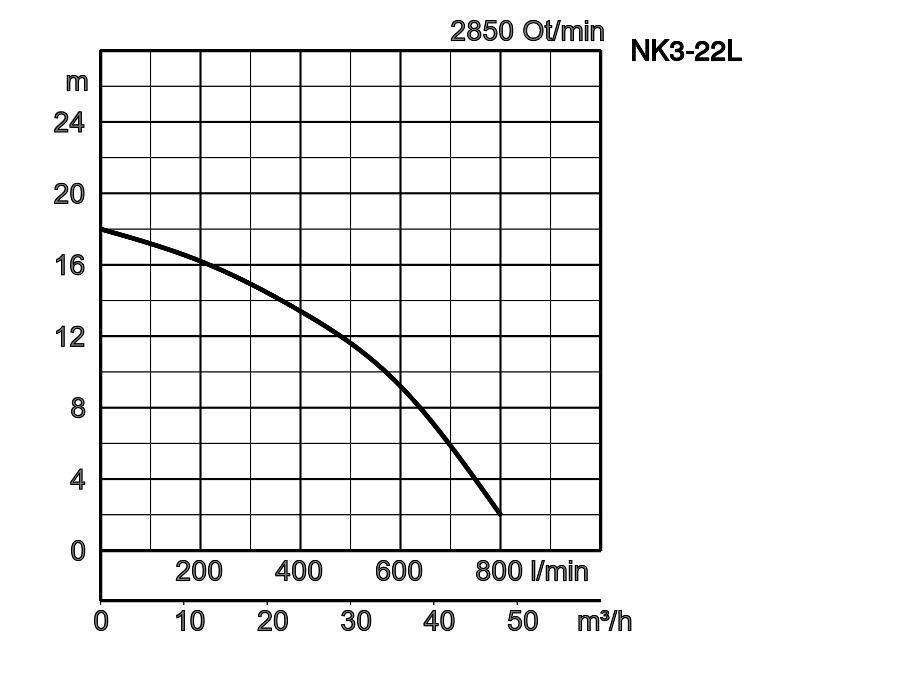

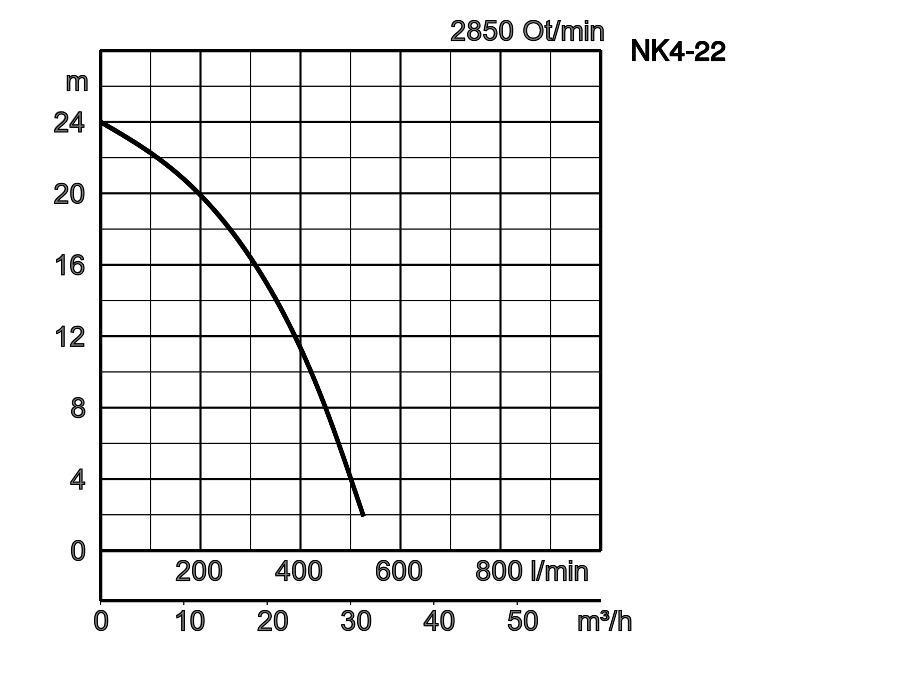

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| NK4-22 | 2" | 2,2 | 14,8 | 24,0 | 525 | 29,0 | 6 | 25 | 20 | |
| NK3-22L | 3" | 2,2 | 14,5 | 18,0 | 800 | 40,0 | 6 | 25 | 20 |
NK4-22_9.pdf
| ø Výtlačné hrdlo | 2", 3" | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Dešťová voda, voda s obsahem písku, podzemní voda | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (na volný proud) | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Tvárná litina GGG70, Chromová litina | ||
| Těleso | BR + přírodní kaučuk, Šedá litina GG20 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Mazání | Turbínový olej (ISO VG32) | ||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Fáze / napětí | Jednofázový / 230 V / 50 Hz | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Izolace | Třída ochrany F, Třída ochrany B | |||
| Materiál | Těleso | Hliníkový odlitek | ||
| Hřídel | Nerezová ocel DIN 1.4000, Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, H07RN8-F | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- NK4-22
- NK3-22L
W1: Minimální výška vody
| Model | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| NK4-22 | 50 | 240 | 194 | 546 | 464 | 243 | 614 | 80 |
| NK3-22L | 80 | 235 | 191 | 601 | 519 | 216 | 669 | 120 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
