Těžké pískové čerpadlo - nízké opotřebení oběžného kola z chromové litiny a sací desky z litiny GG20.Spirální skříň z tlustostěnného materiálu.
Zde se nacházíte:
- Česko >
- Odvodňování staveb >
- Stavba tunelu >
- NKZ
NKZ | 400V / 50Hz

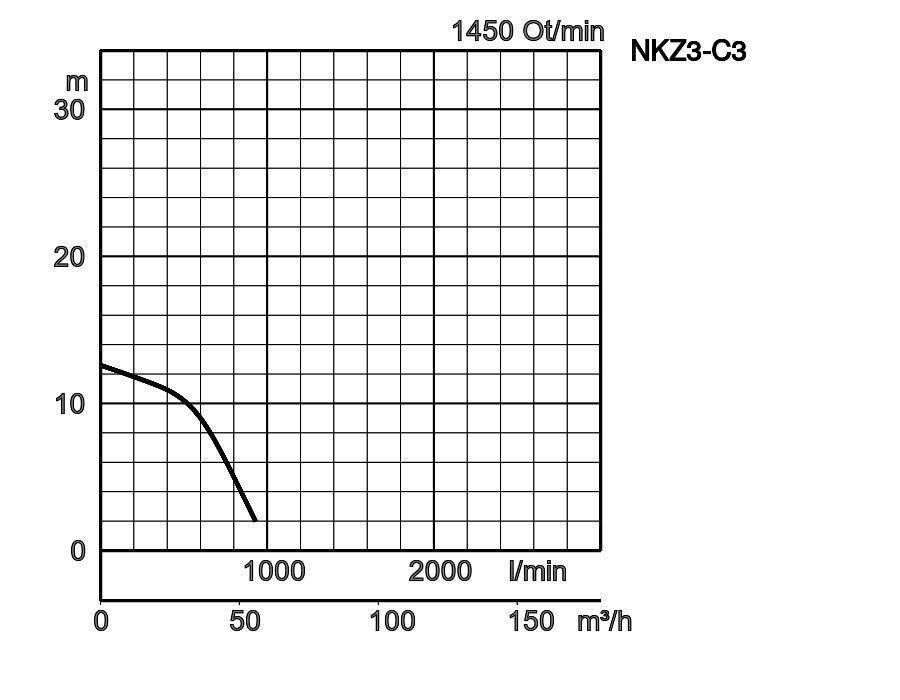

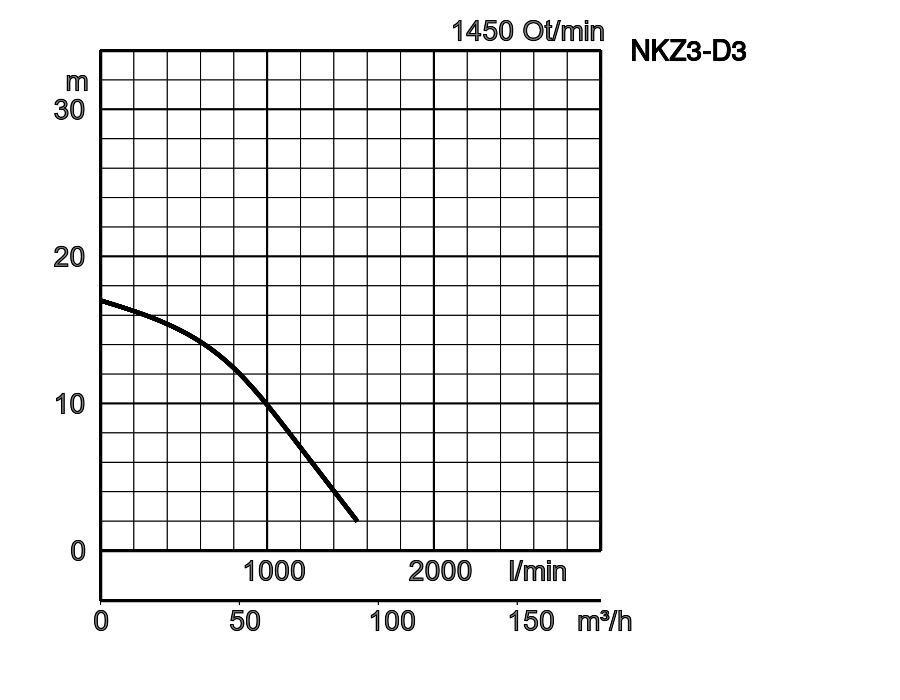

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo | Výkon motoru kW | Jmenovitý proud A | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Suchá hmotnost kg | Sítový otvor mm | Hloubka ponoření max. m | Délka kabelu v m |
|---|---|---|---|---|---|---|---|---|---|---|
| NKZ3-C3 | 3" | 2,2 | 5,1 | 12,6 | 930 | 91,0 | 30 | 15 | 20 | |
| NKZ3-D3 | 3" | 3,7 | 8,0 | 17,0 | 1540 | 100,0 | 30 | 15 | 20 | |
| NKZ35.5 | 3" | 5,5 | 12,1 | 24,9 | 1530 | 146,0 | 20 | 15 | 20 | |
| NKZ411 | 4" | 11,0 | 22,5 | 28,8 | 2440 | 217,0 | 20 | 15 | 20 |
NKZ3-C3_9.pdf
| ø Výtlačné hrdlo | 3", 4" | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Bahno obsahující písek, voda s obsahem písku | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo otevřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Tvárná litina GGG70, Chromová litina | ||
| Těleso | Šedá litina GG20 | |||
| Sací deska | Šedá litina GG20, Tvárná litina GGG70 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Ochrana motoru (vestavěná) | Tepelný spínač | ||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Izolace | Třída ochrany E, Třída ochrany F | |||
| Typ, póly | Indukční motor, 4-pólový, IP68 | |||
| Materiál | Těleso | Šedá litina GG15, Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Závitová / hadicová přípojka | |||
Rozměry v mm:
-
-
- NKZ3-C3
- NKZ3-D3
- NKZ35.5
- NKZ411
W1: Minimální výška vody
| Model | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| NKZ3-C3 | 80 | 467 | 405 | 371 | 249 | 370 | 664 | 225 |
| NKZ3-D3 | 80 | 467 | 405 | 371 | 249 | 370 | 664 | 225 |
| NKZ35.5 | 80 | 491 | 430 | 386 | 263 | 400 | 798 | 220 |
| NKZ411 | 100 | 546 | 485 | 421 | 283 | 413 | 885 | 240 |
Při uplatnění abrazivních a korozivních tekutin se na určitých konstrukčních prvcích přirozeně vyskytuje v zesílené míře opotřebení. Informujte se o tom laskavě v našich příkladech uplatnění, které naleznete pod https://www.tsurumi.cz/cs-CZ/zpr%C3%A1vy-o-aplikac%C3%ADch-29.htm.
