Kanalizační čerpadlo vybavené vírovým oběžným kolem (Vortex) a širokým pláštěm. Tato konstrukce zabraňuje ucpání velkými nebo vláknitými nečistotami. Čerpadla jsou standardně vybavena snímačem vlhkosti a chladicím pláštěm, a proto mohou být konstrukčně instalována v suchém i vlhkém prostředí. K dispozici je verze odolná vůči výbuchu.

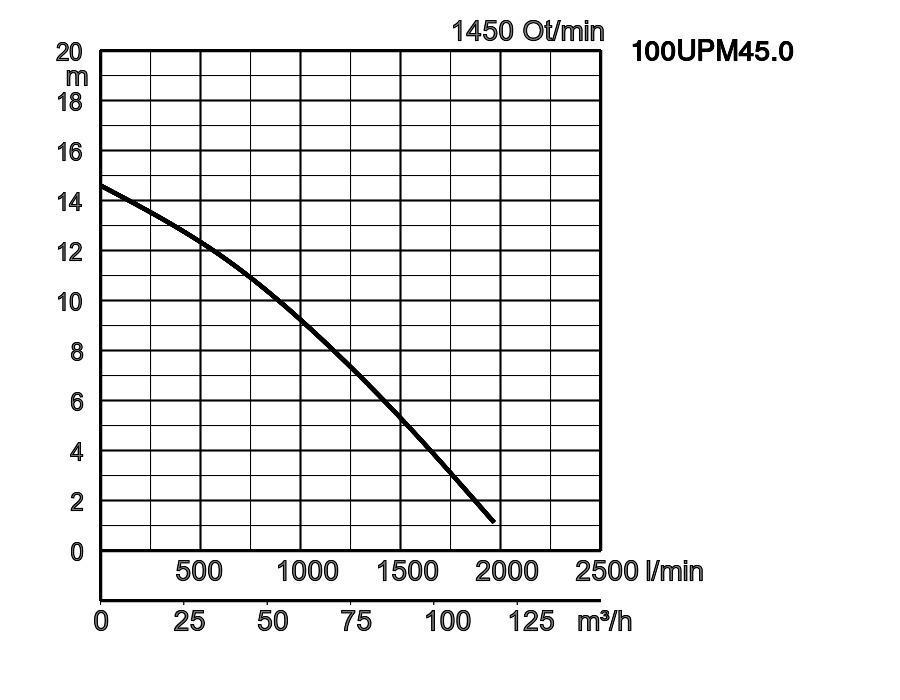

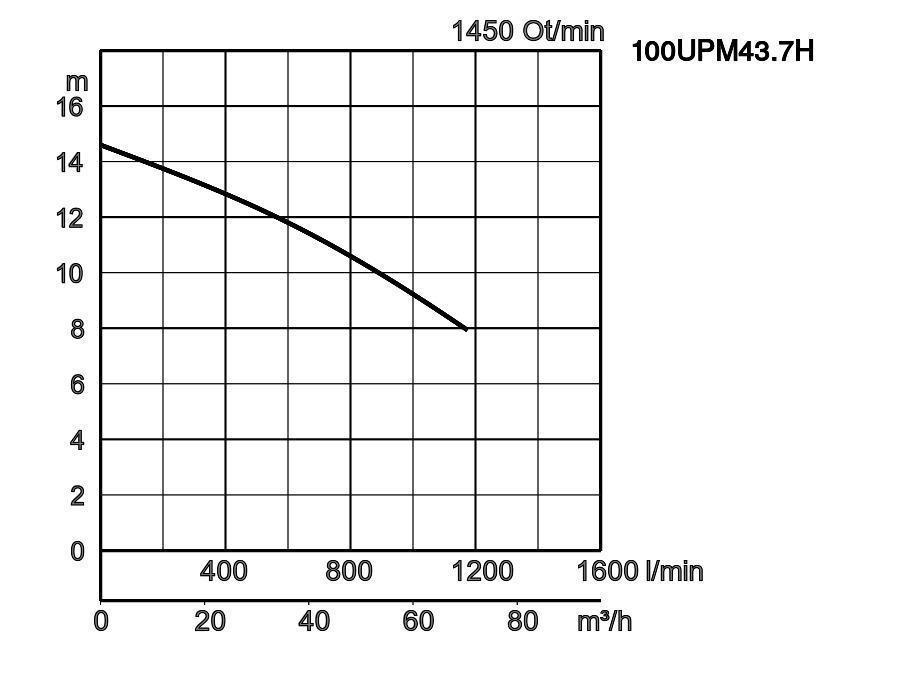

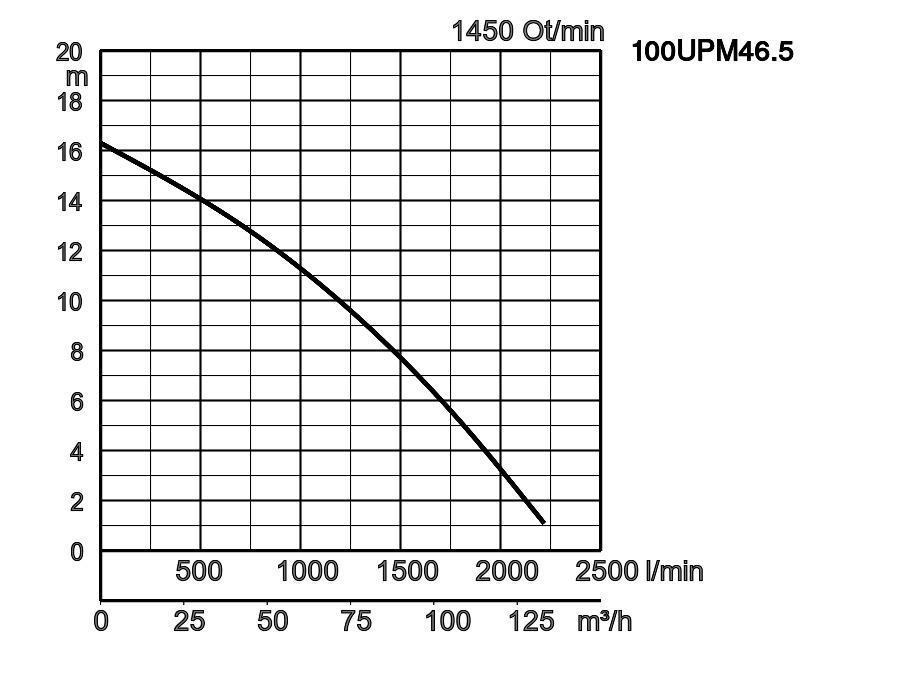

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo mm | Jmenovitý výkon kW | Fáze | Ot/min | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Startovací metoda | Suchá hmotnost kg * | Volný průchod v mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| volně stojící | s trubkovým vedením | volně stojící | s trubkovým vedením | |||||||||
| 100UPM43.7H | TOS100UPM43.7H | 100 | 3,7 | 3 | 1450 | 14,6 | 1173 | delta/trojúhel. | 124,0 | 124,0 | 80 | |
| 100UPM45.0 | TOS100UPM45.0 | 100 | 5,0 | 3 | 1450 | 14,6 | 1967 | delta/trojúhel. | 124,0 | 124,0 | 80 | |
| 100UPM46.5 | TOS100UPM46.5 | 100 | 6,5 | 3 | 1450 | 16,3 | 2217 | delta/trojúhel. | 141,0 | 141,0 | 80 | |
| ø Výtlačné hrdlo | 100mm | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Komunální odpadní voda | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (otevřené) | |
| Těsnění hřídele | Dvojité mechanické těsnění | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Šedá litina EN-GJL-250 | ||
| Těleso | Šedá litina EN-GJL-250 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Tesnicí kruh | Bronz | |||
| Motor | Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | ||
| Mazání | Turbínový olej (ISO VG32) | |||
| Ochrana motoru (vestavěná) | Tepelné čidlo | |||
| Izolace | Třída ochrany H | |||
| Typ, póly | Indukční motor, 4-pólový, IP68 | |||
| Materiál | Těleso | Šedá litina EN-GJL-250 | ||
| Hřídel | Nerez ocel DIN 1.4104 | |||
| Kabel | Pryž, H07RN8-F | |||
| Přípojka tlaku | Příruba DIN/ANSI DN100 (PN10) | |||
| Příslušenství na přání | Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan | |||
| Model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UPM43.7H | 722 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UPM45.0 | 722 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UPM46.5 | 792 | 438 | 280 | 316 | 158 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| Model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UPM43.7H | 722 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
| 100UPM45.0 | 722 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
| 100UPM46.5 | 792 | 438 | 280 | 316 | 158 | 862 | 100 | 100 | 152 |
