300BYK | 400V / 50Hz

Uzavřené dvoukanálové oběžné kolo umožňuje, že je odpadní voda obsahující kal a vláknité látky odčerpávána efektivně bez ucpávání.

Výkonové křivky & Specifikace Materiál Rozměry

Model		Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	Suchá hmotnost kg *		Volný průchod v mm
volně stojící	s trubkovým vedením	Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	volně stojící	s trubkovým vedením	Volný průchod v mm

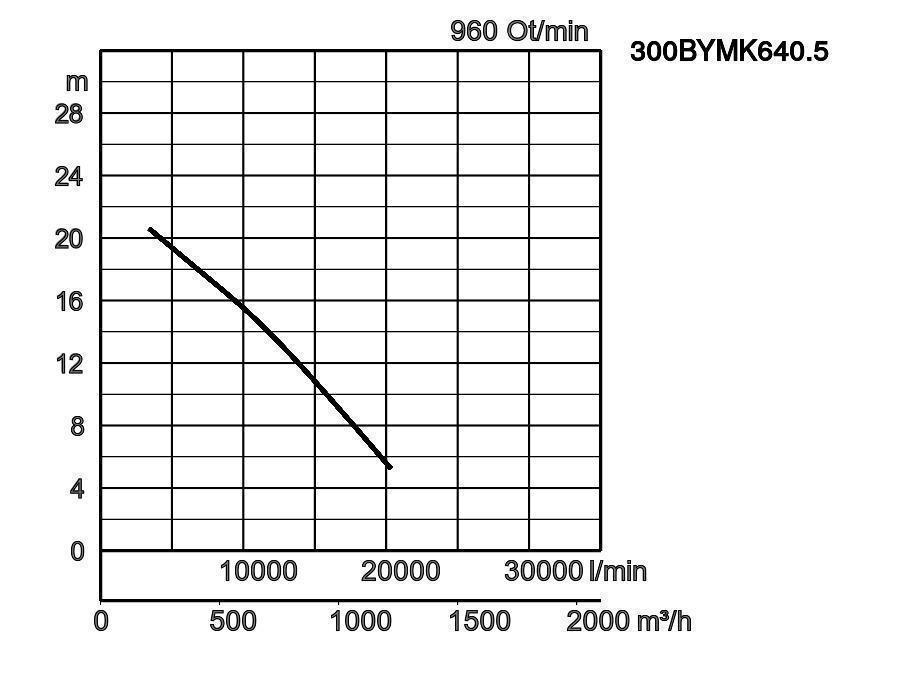

300BYMK640.5	300BYMK640.5	1 print 300BYMK640.5_9.pdf	300	40,5	3	960	20,6	20333	delta/trojúhel.	1007,3	1007,3	150

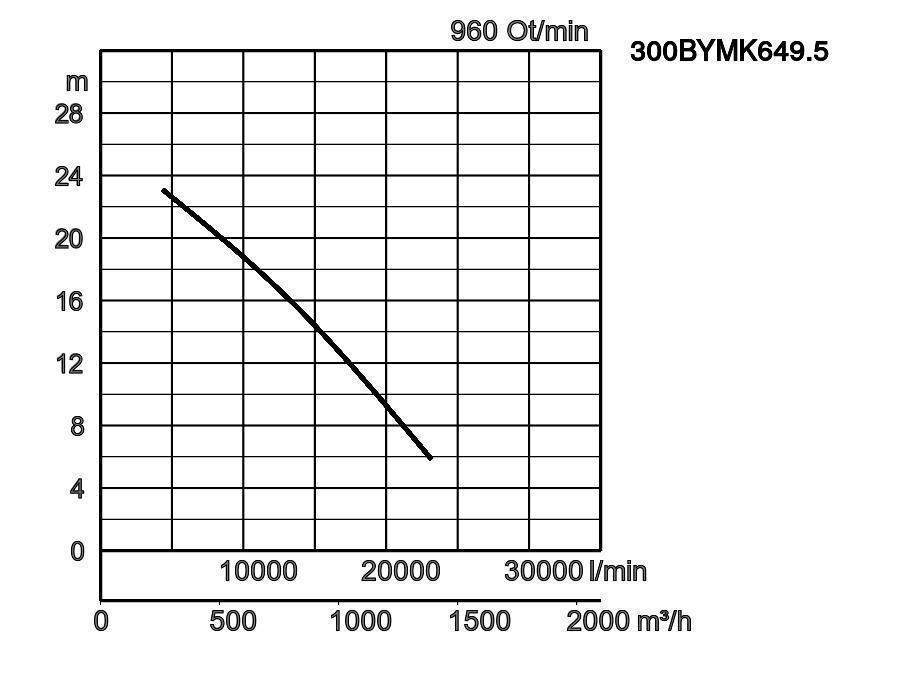

300BYMK649.5	300BYMK649.5	2 print 300BYMK649.5_9.pdf	300	49,5	3	960	23,1	23167	delta/trojúhel.	1033,3	1033,3	150

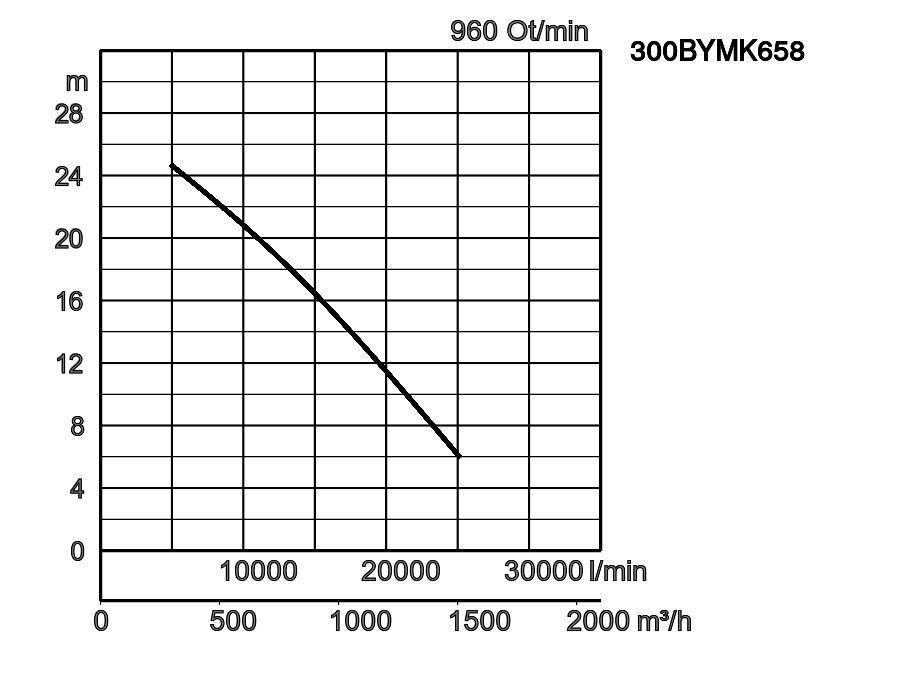

300BYMK658	300BYMK658	3 print 300BYMK658_9.pdf	300	58	3	960	24,7	25166	delta/trojúhel.	1082,4	1082,4	150

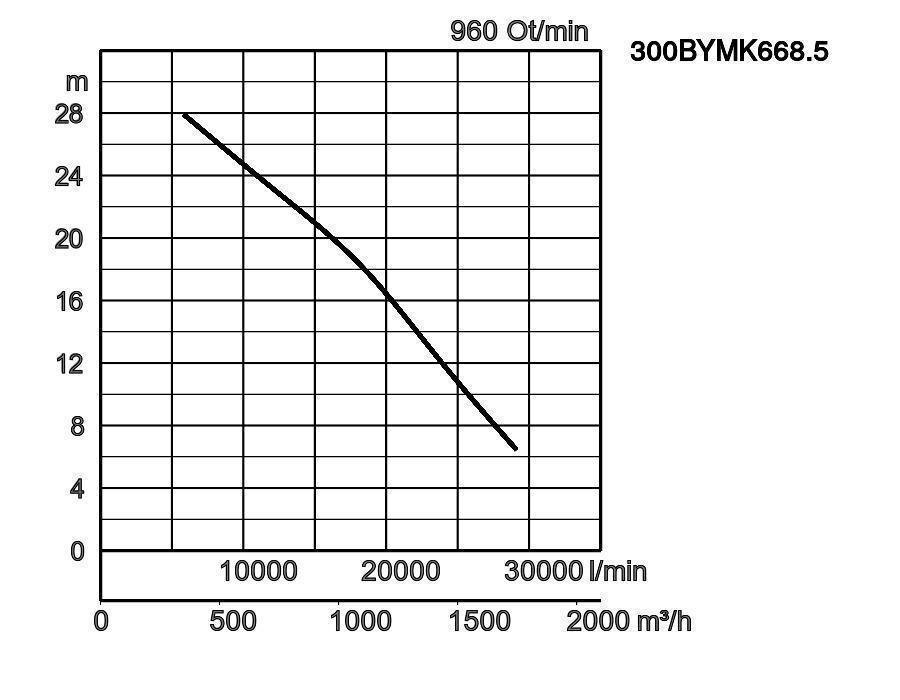

300BYMK668.5	300BYMK668.5	4 print 300BYMK668.5_9.pdf	300	68,5	3	960	27,9	29117	delta/trojúhel.	1269,9	1269,9	150

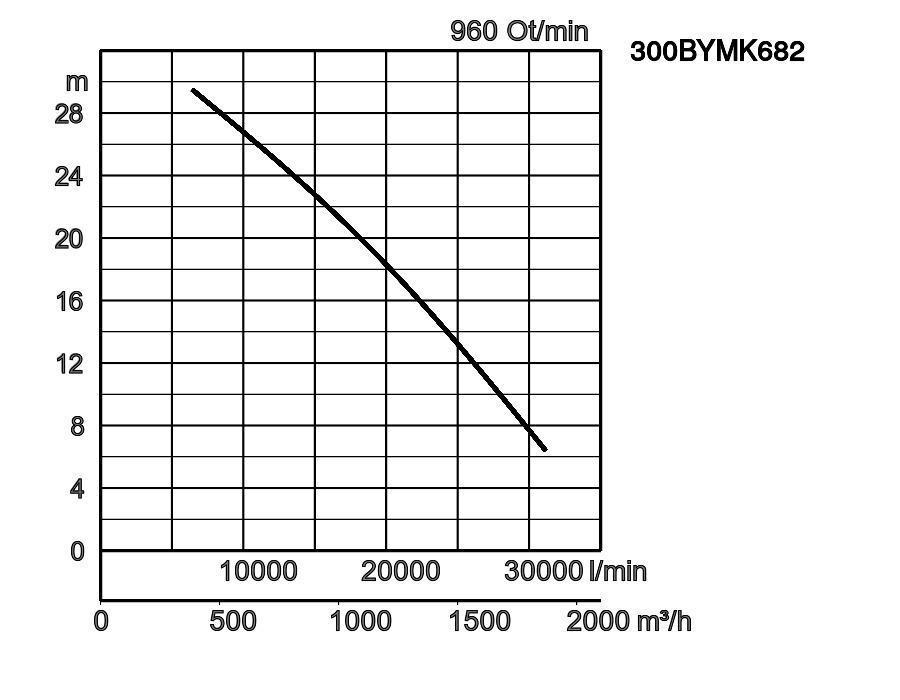

300BYMK682	300BYMK682	5 print 300BYMK682_9.pdf	300	82	3	960	29,5	31166	delta/trojúhel.	1320,2	1320,2	150

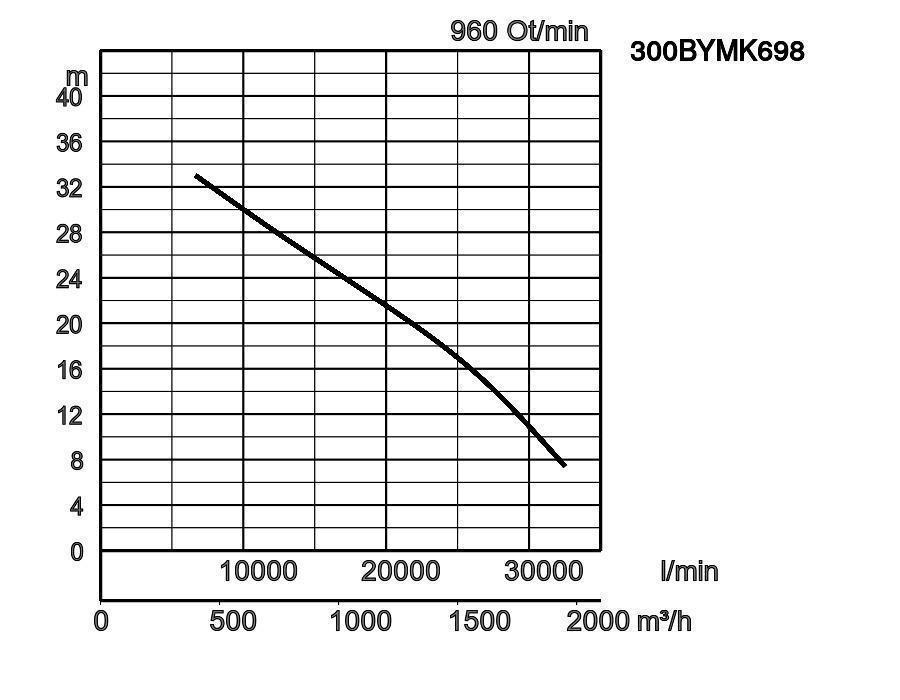

300BYMK698	300BYMK698	6 print 300BYMK698_9.pdf	300	98	3	960	33,0	32508	delta/trojúhel.	1553,1	1553,1	150

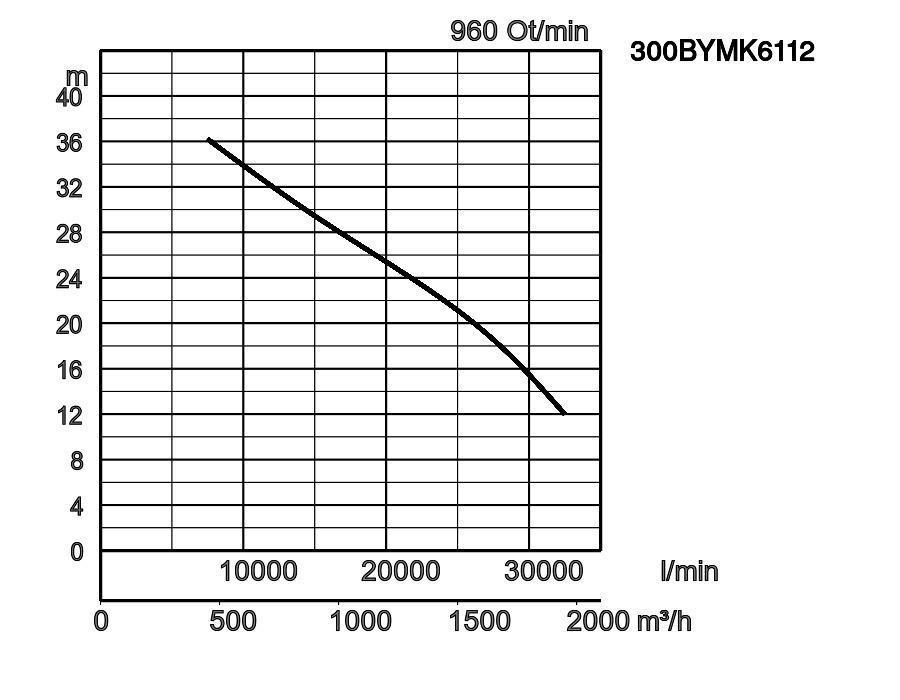

300BYMK6112	300BYMK6112	7 print 300BYMK6112_9.pdf	300	112	3	960	36,2	32500	delta/trojúhel.	1604,5	1604,5	150

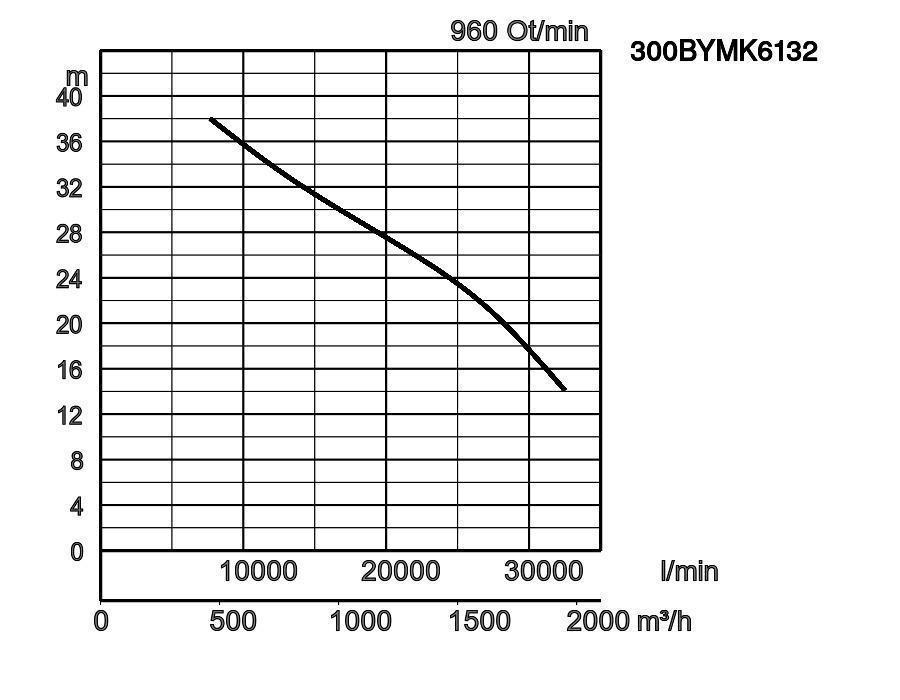

300BYMK6132	300BYMK6132	8 print 300BYMK6132_9.pdf	300	132	3	960	38,0	32500	delta/trojúhel.	1940,0	1940,0	150

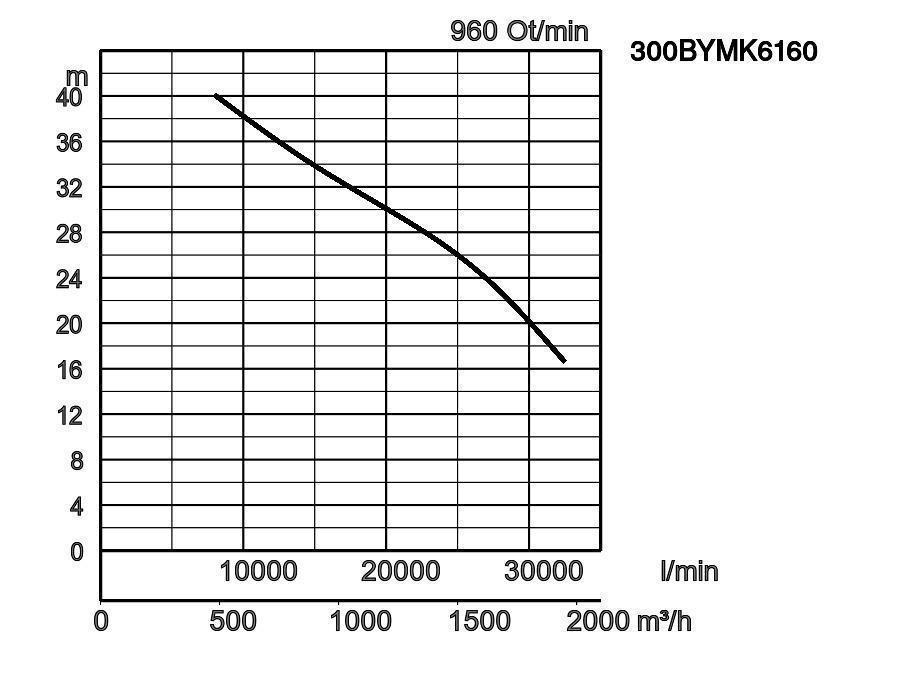

300BYMK6160	300BYMK6160	9 print 300BYMK6160_9.pdf	300	160	3	960	40,1	32500	delta/trojúhel.	1980,0	1980,0	150

ø Výtlačné hrdlo			300mm
Čerpané médium	Teplota		0-40°C
Čerpané médium	Druh média		Komunální odpadní voda
Čerpadlo	Komponenty	Oběžné kolo	Dvoukanálové oběžné kolo
		Těsnění hřídele	Dvojité mechanické těsnění
		Ložisko	Zapouzdřené kuličkové ložisko
	Materiál	Oběžné kolo	Šedá litina EN-GJL-250
		Těleso	Šedá litina EN-GJL-250
		Těsnění hřídele	Karbid křemičitý, v olejové lázni
		Tesnicí kruh	Bronz
Motor	Typ, póly		Indukční motor, 6-pólový, IP68
	Izolace		Třída ochrany H
	Ochrana motoru (vestavěná)		Tepelné čidlo
	Mazání		Turbínový olej (ISO VG32)
	Fáze / napětí		Třífázový / 400V / 50 Hz / přímý start
	Materiál	Těleso	Šedá litina EN-GJL-250
		Hřídel	Nerezová ocel DIN 1.4021
		Kabel	Pryž, H07RN8-F
Přípojka tlaku			Příruba DIN/ANSI DN300 (PN10)
Příslušenství na přání			Horizontální instalace / vertikální instalace

W1: Minimální výška vody

Model	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
300BYMK640.5	1463	1100	630	915	386	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK649.5	1593	1100	630	915	386	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK658	1593	1100	630	915	386	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK668.5	1773	1100	630	915	387	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK682	1773	1100	630	915	387	300	350	527	377	1002	1207	1732	602	900	1880
300BYMK698	1773	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970
300BYMK6112	1773	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970
300BYMK6132	2090	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970
300BYMK6160	2090	1220	700	1022	443	300	350	527	377	1007	1212	1737	602	-	1970

Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.

Model	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
300BYMK640.5	1100	630	915	386	300	350	500	1130	205	1478	500	120	1176	1286	410
300BYMK649.5	1100	630	915	386	300	350	500	1130	205	1608	500	120	1306	1416	410
300BYMK658	1100	630	915	386	300	350	500	1130	205	1608	500	120	1306	1416	410
300BYMK668.5	1100	630	915	387	300	350	500	1130	205	1788	500	120	1486	1596	508
300BYMK682	1100	630	915	387	300	350	500	1130	205	1788	500	120	1486	1596	508
300BYMK698	1220	700	1022	443	300	350	550	1250	205	1788	600	120	1486	1596	508
300BYMK6112	1220	700	1022	443	300	350	550	1250	205	1788	600	120	1486	1596	508
300BYMK6132	1220	700	1022	443	300	350	550	1250	205	2100	600	120	1754	1884	740
300BYMK6160	1220	700	1022	443	300	350	550	1250	205	2100	600	120	1754	1884	740

W1: Minimální výška vody
