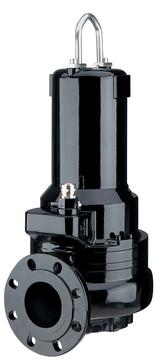

80BYZ | 400V / 50Hz

Uzavřené jednokanálové oběžné kolo umožňuje, že je odpadní voda obsahující kal a vláknité látky odčerpávána efektivně bez ucpávání.

Výkonové křivky & Specifikace Materiál Rozměry

Model		Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	Suchá hmotnost kg *		Volný průchod v mm
volně stojící	s trubkovým vedením	Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	volně stojící	s trubkovým vedením	Volný průchod v mm

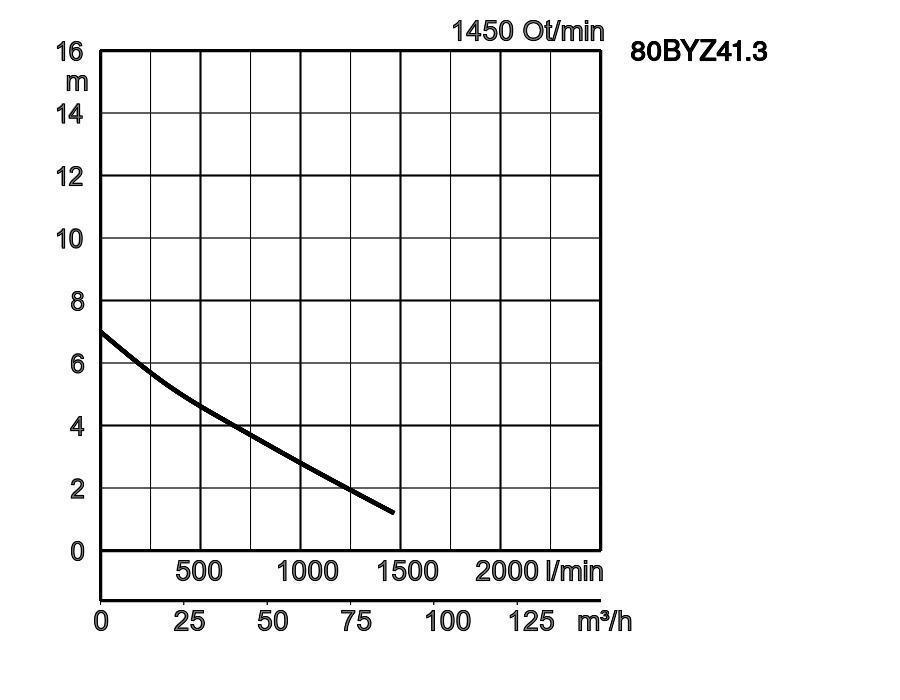

80BYZ41.3	TOS80BYZ41.3	1 print 80BYZ41.3_9.pdf	80	1,3	3	1450	7,0	1467	přímo	74,0	74,0	80

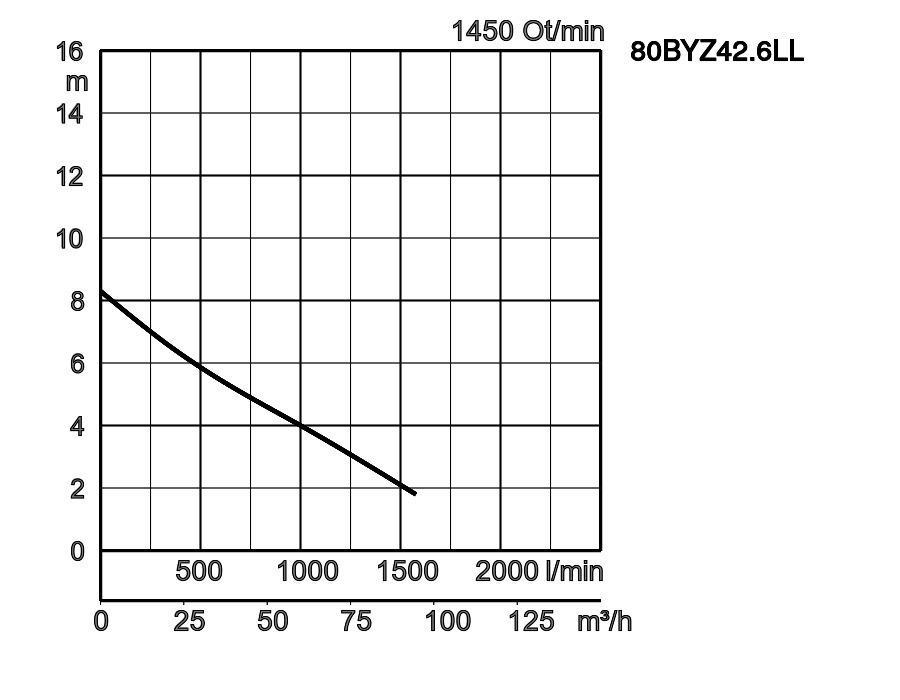

80BYZ42.6LL	TOS80BYZ42.6LL	2 print 80BYZ42.6LL_9.pdf	80	2,6	3	1450	8,3	1576	přímo	80,0	80,0	80

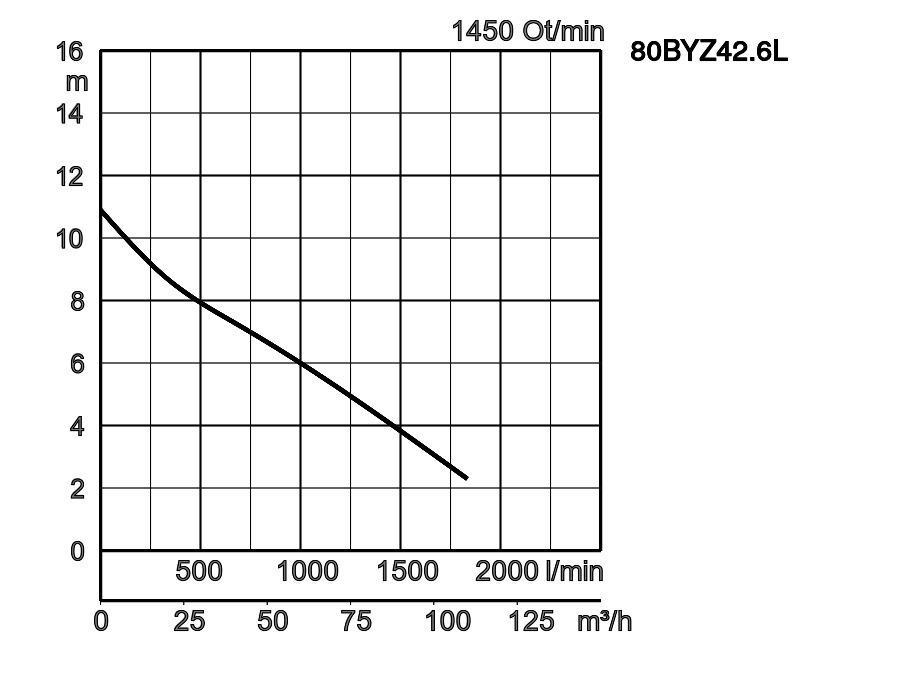

80BYZ42.6L	TOS80BYZ42.6L	3 print 80BYZ42.6L_9.pdf	80	2,6	3	1450	10,9	1833	přímo	82,0	82,0	80

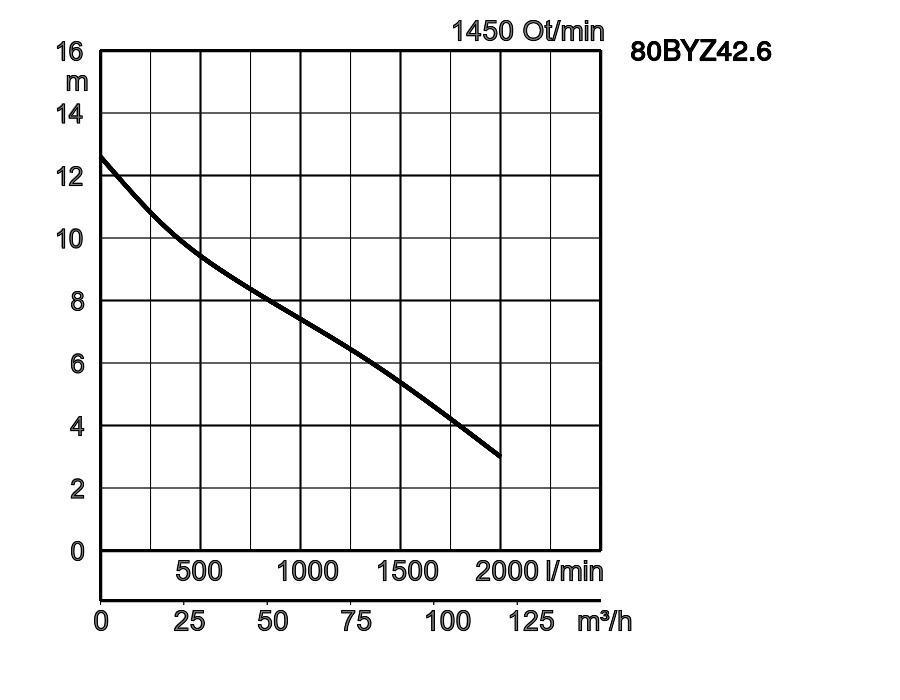

80BYZ42.6	TOS80BYZ42.6	4 print 80BYZ42.6_9.pdf	80	2,6	3	1450	12,6	2000	přímo	82,0	82,0	80

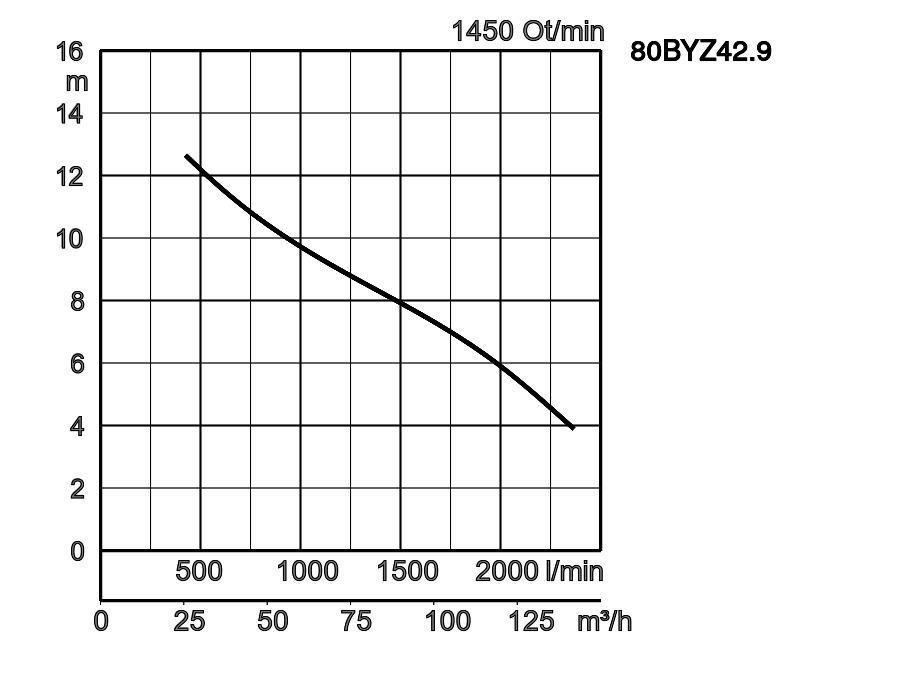

80BYZ42.9	TOS80BYZ42.9	5 print 80BYZ42.9_9.pdf	80	2,9	3	1450	12,4	2366	přímo	117,0	117,0	80

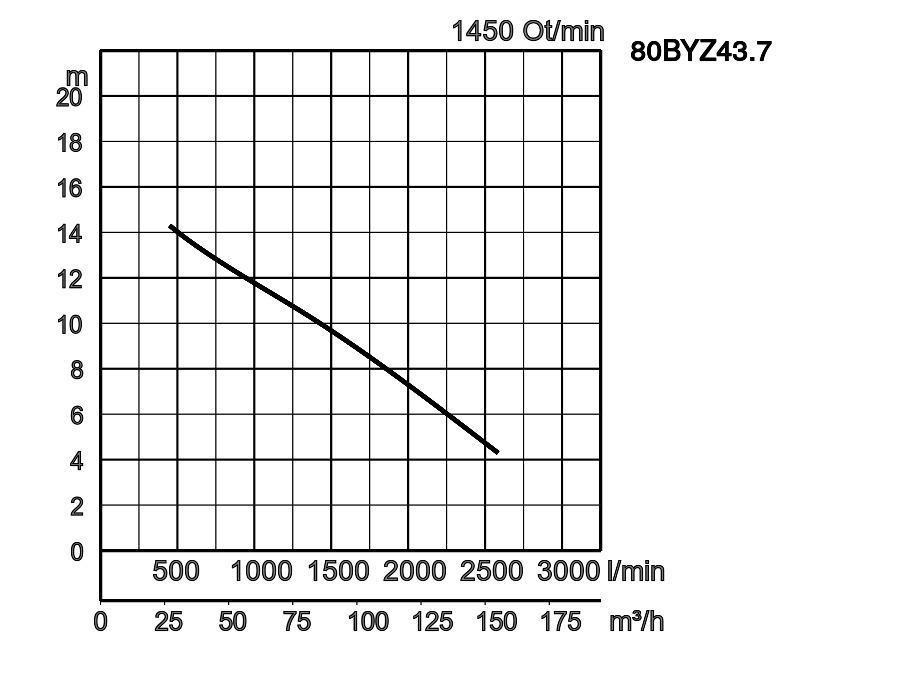

80BYZ43.7	TOS80BYZ43.7	6 print 80BYZ43.7_9.pdf	80	3,7	3	1450	14,4	2583	delta/trojúhel.	121,0	121,0	80

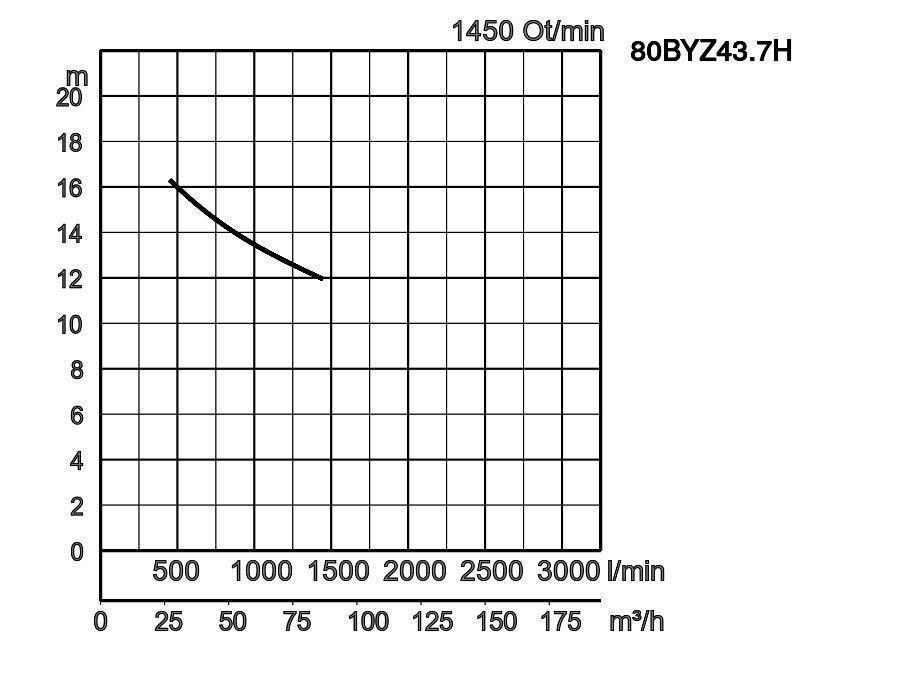

80BYZ43.7H	TOS80BYZ43.7H	7 print 80BYZ43.7H_9.pdf	80	3,7	3	1450	16,1	1445	delta/trojúhel.	121,0	121,0	80

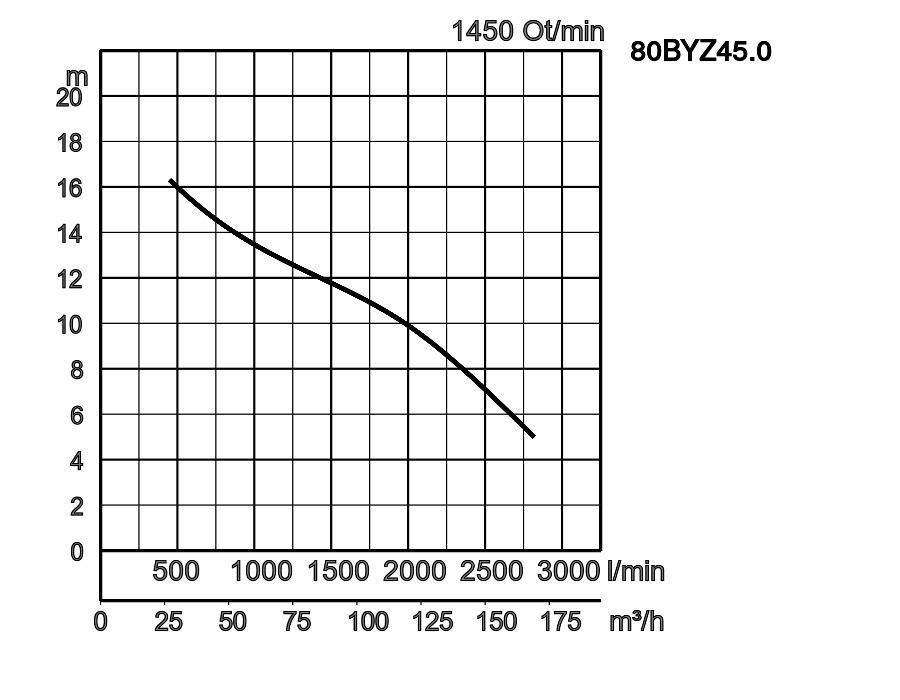

80BYZ45.0	TOS80BYZ45.0	8 print 80BYZ45.0_9.pdf	80	5,0	3	1450	16,1	2817	delta/trojúhel.	131,0	131,0	80

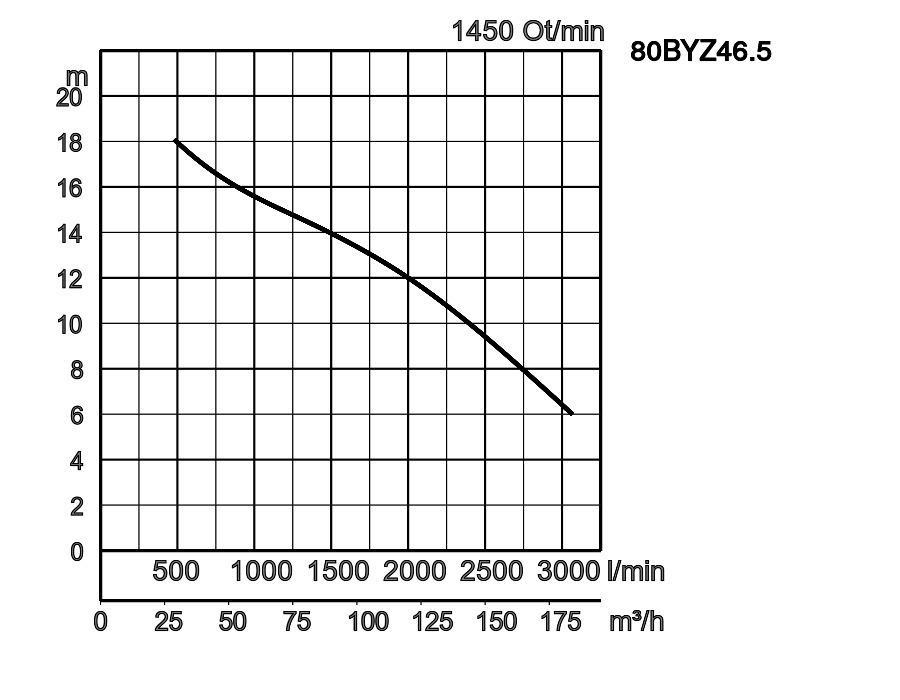

80BYZ46.5	TOS80BYZ46.5	9 print 80BYZ46.5_9.pdf	80	6,5	3	1450	18,0	3067	delta/trojúhel.	134,0	134,0	80

ø Výtlačné hrdlo			80mm
Čerpané médium	Druh média		Komunální odpadní voda
Čerpané médium	Teplota		0-40°C
Čerpadlo	Komponenty	Oběžné kolo	Oběžné kolo s jedním kanálem
		Těsnění hřídele	Dvojité mechanické těsnění
		Ložisko	Zapouzdřené kuličkové ložisko
	Materiál	Oběžné kolo	Šedá litina EN-GJL-250
		Těleso	Šedá litina EN-GJL-250
		Těsnění hřídele	Karbid křemičitý, v olejové lázni
		Tesnicí kruh	Bronz
Motor	Izolace		Třída ochrany H
	Typ, póly		Indukční motor, 4-pólový, IP68
	Fáze / napětí		Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start
	Mazání		Turbínový olej (ISO VG32)
	Ochrana motoru (vestavěná)		Tepelné čidlo
	Materiál	Těleso	Šedá litina EN-GJL-250
		Hřídel	Nerez ocel DIN 1.4104
		Kabel	Pryž, H07RN8-F
Přípojka tlaku			Příruba DIN/ANSI DN80 (PN10)
Příslušenství na přání			Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan

W1: Minimální výška vody

Model	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
80BYZ41.3	517	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.6LL	554	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.6L	554	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.6	554	360	200	305	145	80	100	3"	-	-	-	395	578	137
80BYZ42.9	692	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ43.7	692	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ43.7H	692	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ45.0	765	460	280	357	163	80	100	3"	-	-	-	395	658	137
80BYZ46.5	765	460	280	357	163	80	100	3"	-	-	-	395	658	137

Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.

Model	A	B	B1	C	C1	D	DN1	DN2	E
80BYZ41.3	517	360	200	305	145	727	80	100	97
80BYZ42.6LL	554	360	200	305	145	727	80	100	97
80BYZ42.6L	554	360	200	305	145	727	80	100	97
80BYZ42.6	554	360	200	305	145	727	80	100	97
80BYZ42.9	692	460	280	357	163	827	80	100	90
80BYZ43.7	692	460	280	357	163	827	80	100	90
80BYZ43.7H	692	460	280	357	163	827	80	100	90
80BYZ45.0	765	460	280	357	163	827	80	100	90
80BYZ46.5	765	460	280	357	163	827	80	100	90

W1: Minimální výška vody
