Kanalizační čerpadlo vybavené vírovým oběžným kolem (Vortex) a širokým pláštěm. Tato konstrukce zabraňuje ucpání velkými nebo vláknitými nečistotami. Čerpadla jsou standardně vybavena snímačem vlhkosti a chladicím pláštěm, a proto mohou být konstrukčně instalována v suchém i vlhkém prostředí. K dispozici je verze odolná vůči výbuchu.
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo mm | Jmenovitý výkon kW | Fáze | Ot/min | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Startovací metoda | Suchá hmotnost kg * | Volný průchod v mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| volně stojící | s trubkovým vedením | volně stojící | s trubkovým vedením | |||||||||

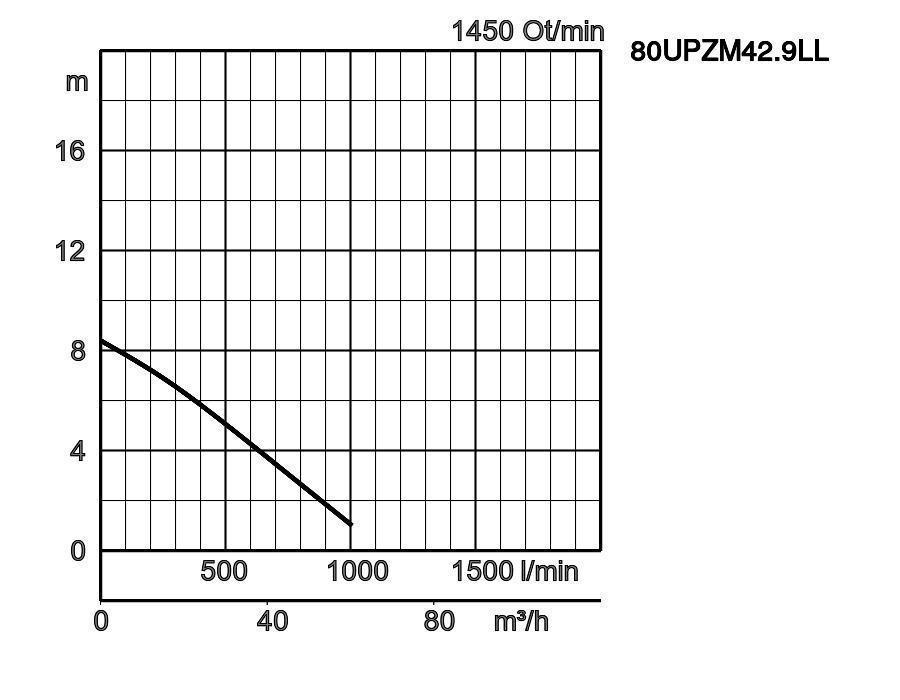

| 80UPZM42.9LL | TOS80UPZM42.9LL | 80 | 2,9 | 3 | 1450 | 8,4 | 1005 | přímo | 121,0 | 121,0 | 80 | |

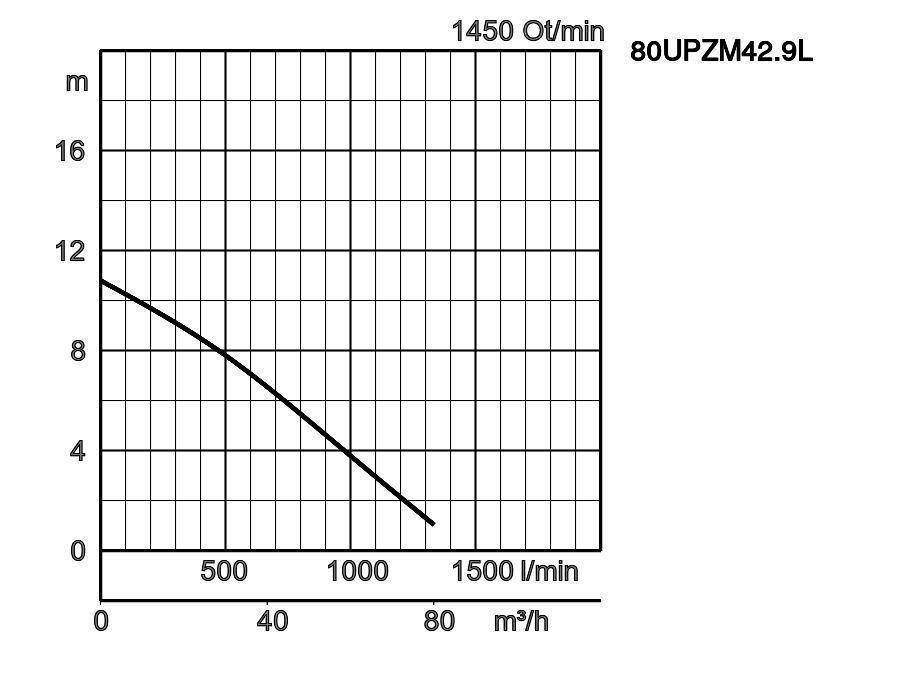

| 80UPZM42.9L | TOS80UPZM42.9L | 80 | 2,9 | 3 | 1450 | 10,8 | 1333 | přímo | 122,0 | 122,0 | 80 | |

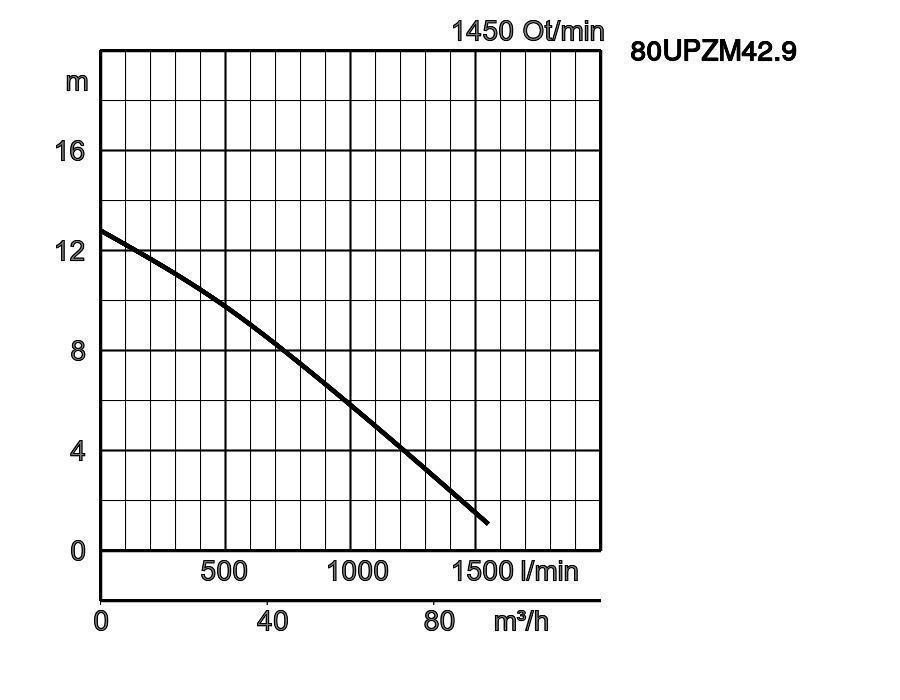

| 80UPZM42.9 | TOS80UPZM42.9 | 80 | 2,9 | 3 | 1450 | 12,8 | 1550 | přímo | 122,0 | 122,0 | 80 | |

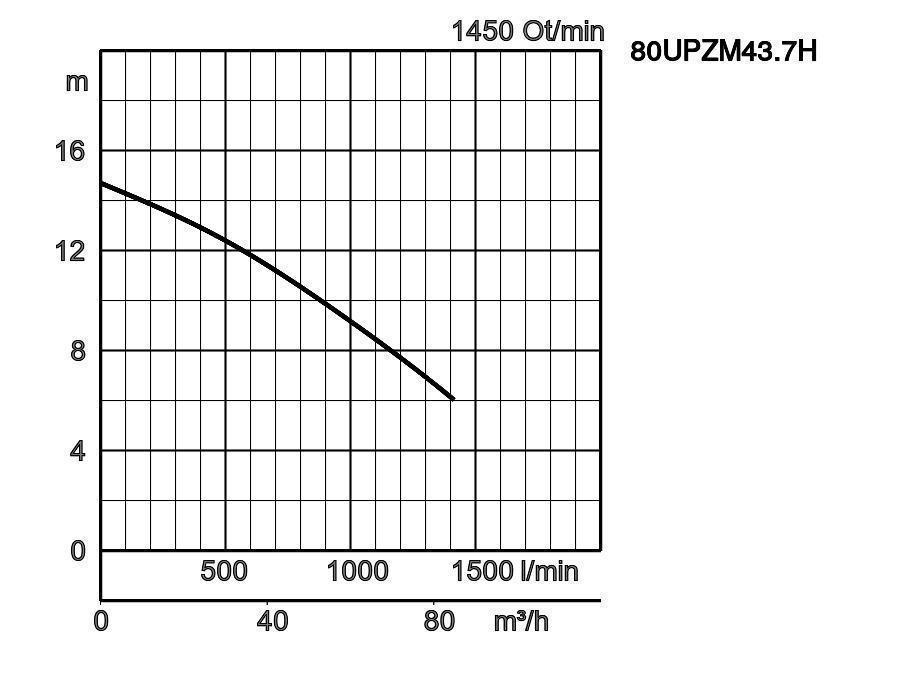

| 80UPZM43.7H | TOS80UPZM43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1413 | delta/trojúhel. | 122,0 | 122,0 | 80 | |

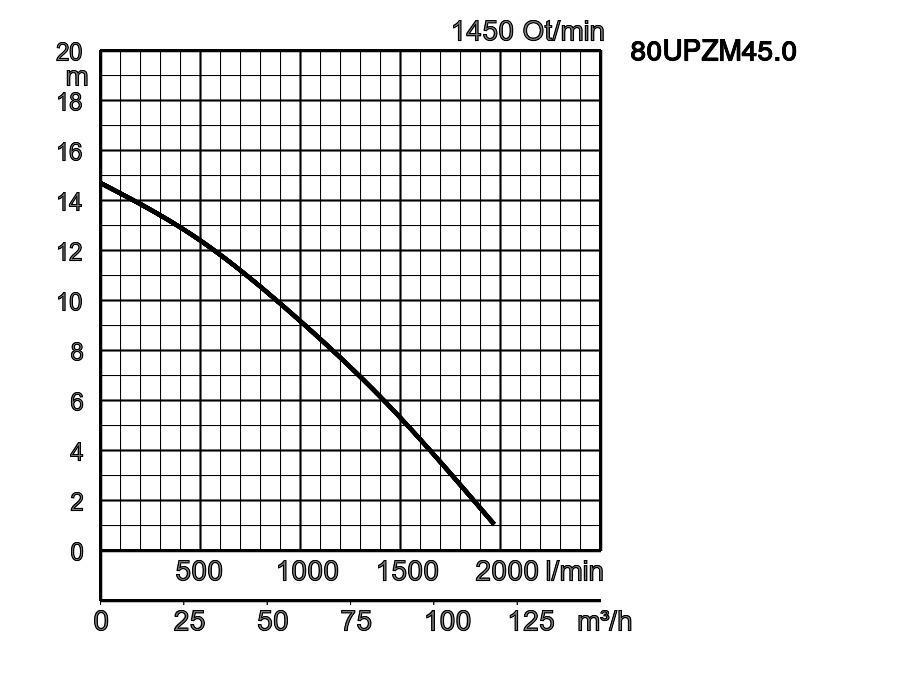

| 80UPZM45.0 | TOS80UPZM45.0 | 80 | 5,0 | 3 | 1450 | 14,7 | 1967 | delta/trojúhel. | 122,0 | 122,0 | 80 | |

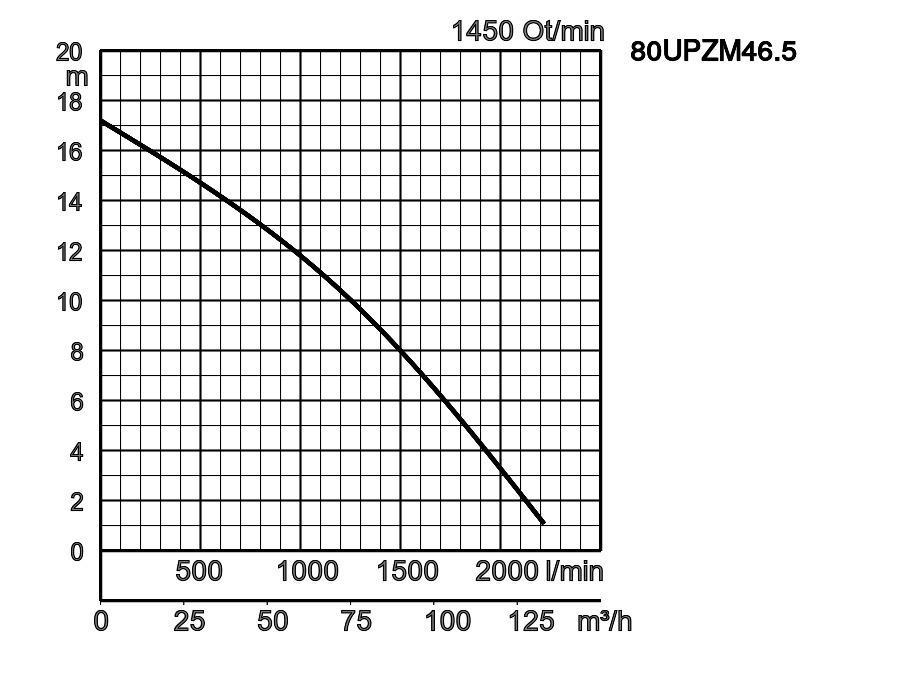

| 80UPZM46.5 | TOS80UPZM46.5 | 80 | 6,5 | 3 | 1450 | 17,2 | 2217 | delta/trojúhel. | 139,0 | 139,0 | 80 | |
| ø Výtlačné hrdlo | 80mm | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Komunální odpadní voda | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (otevřené) | |
| Těsnění hřídele | Dvojité mechanické těsnění | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Šedá litina EN-GJL-250 | ||
| Těleso | Šedá litina EN-GJL-250 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Tesnicí kruh | Bronz | |||
| Motor | Typ, póly | Indukční motor, 4-pólový, IP68 | ||
| Izolace | Třída ochrany H | |||
| Ochrana motoru (vestavěná) | Tepelné čidlo | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start | |||
| Materiál | Těleso | Šedá litina EN-GJL-250 | ||
| Hřídel | Nerez ocel DIN 1.4104 | |||
| Kabel | Pryž, H07RN8-F | |||
| Přípojka tlaku | Příruba DIN/ANSI DN80 (PN10) | |||
| Příslušenství na přání | Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan | |||

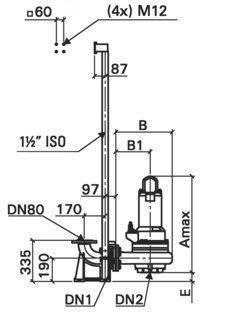

| Model | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 80 | 100 | 3" | - | - | - | 395 | 598 | 137 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| Model | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UPZM42.9LL | 722 | 375 | 220 | 310 | 155 | 742 | 80 | 100 | 112 |
| 80UPZM42.9L | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM42.9 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM43.7H | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM45.0 | 722 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UPZM46.5 | 792 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
