B | 400V / 50Hz

Patentované oběžné kolo se speciálním mechanismem zajišťuje, aby byla odpadní voda účinně odčerpávána.

Výkonové křivky & Specifikace Materiál Rozměry Zprávy o aplikacích

Model		Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	Suchá hmotnost kg *		Volný průchod v mm
volně stojící	s trubkovým vedením	Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	volně stojící	s trubkovým vedením	Volný průchod v mm

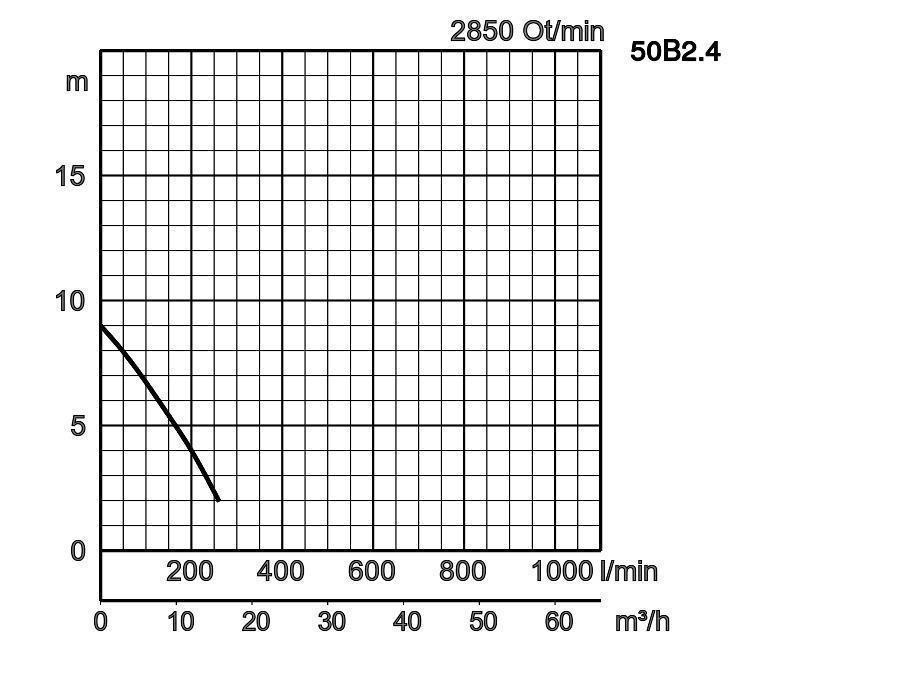

50B2.4	TOS50B2.4	1 print 50B2.4_9.pdf	50	0,4	3	2850	9,0	260	přímo	23,0	22,0	19

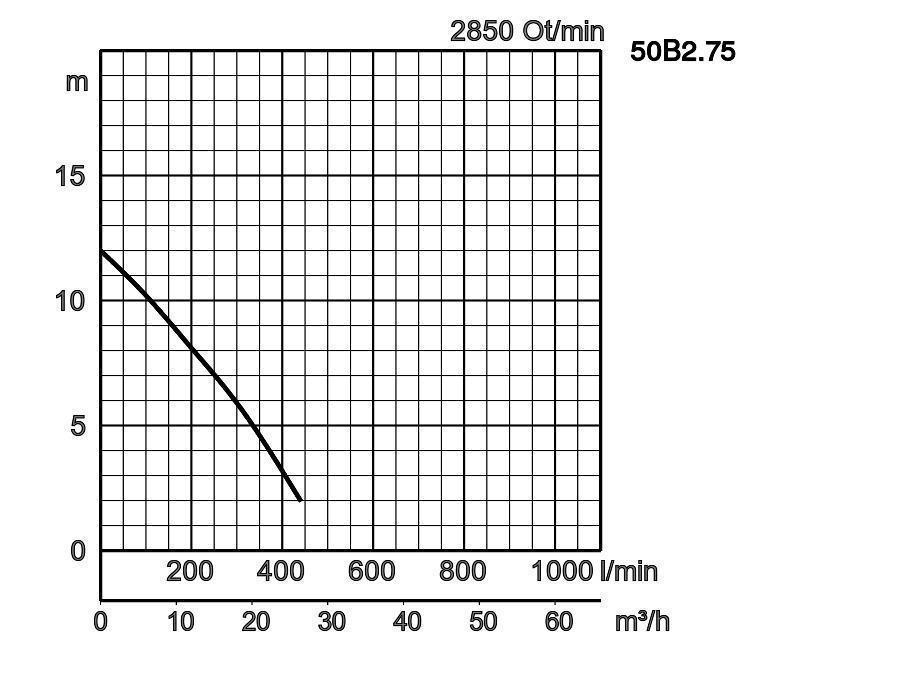

50B2.75	TOS50B2.75	2 print 50B2.75_9.pdf	50	0,75	3	2850	12,0	435	přímo	25,0	24,0	20

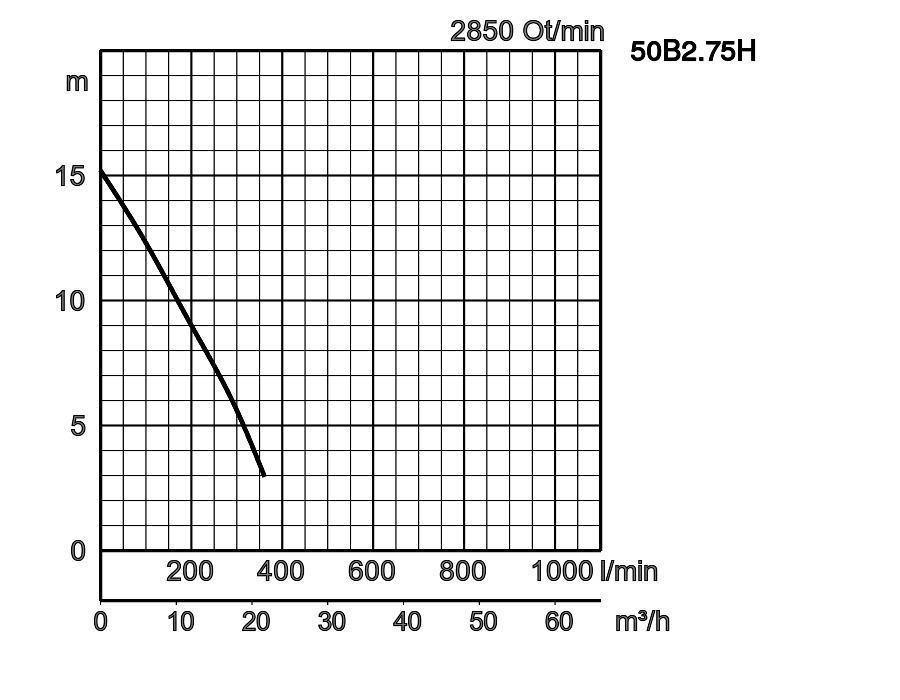

50B2.75H	TOS50B2.75H	3 print 50B2.75H_9.pdf	50	0,75	3	2850	15,2	360	přímo	24,0	23,0	20

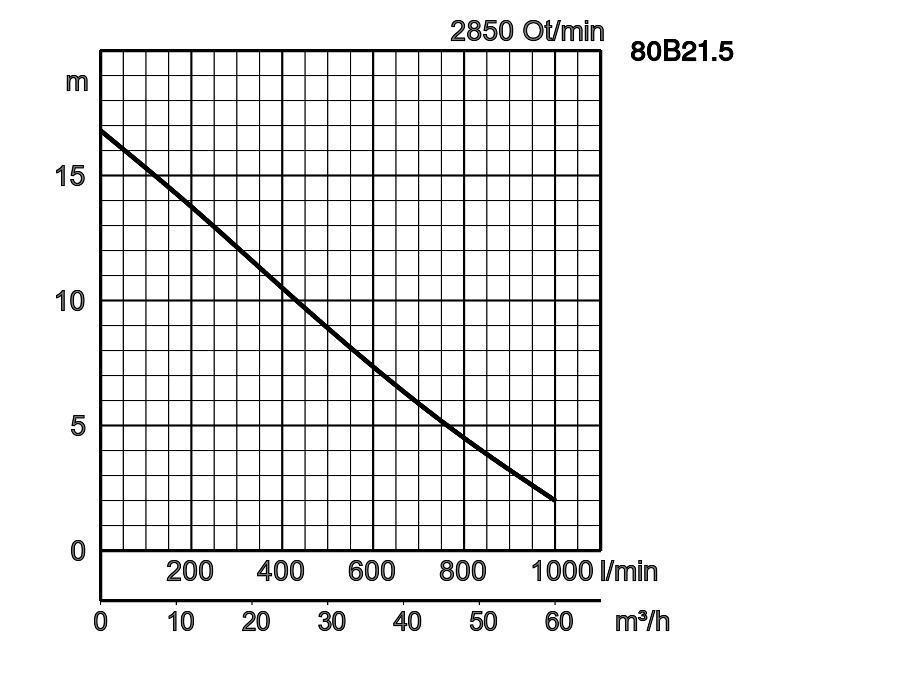

80B21.5	TOS80B21.5	4 print 80B21.5_9.pdf	80	1,5	3	2850	16,8	1000	přímo	36,0	34,0	40

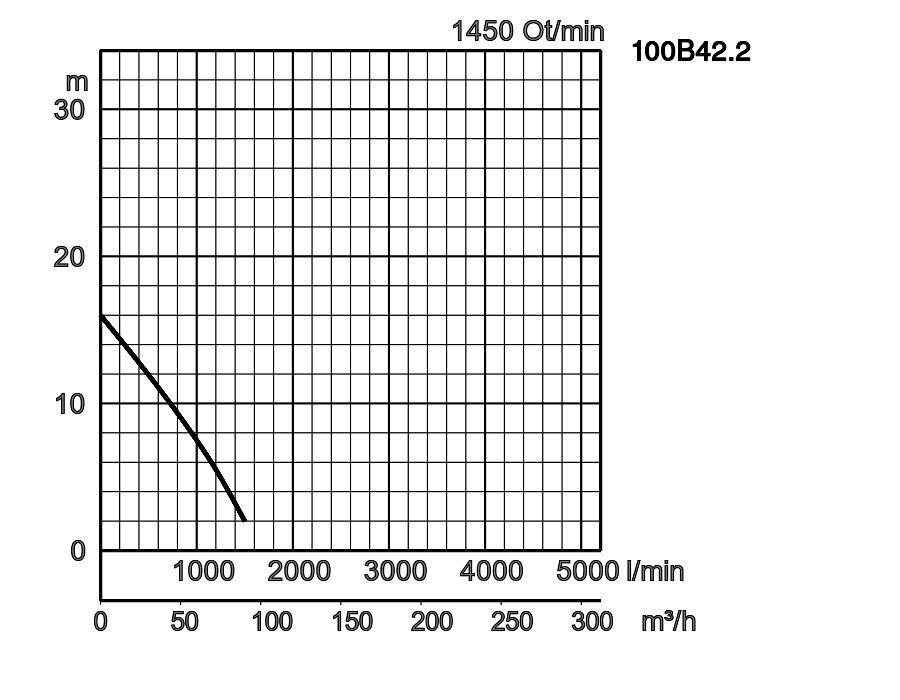

100B42.2	TOS100B42.2	5 print 100B42.2_9.pdf	100	2,2	3	1450	16,0	1500	přímo	70,0	64,0	45

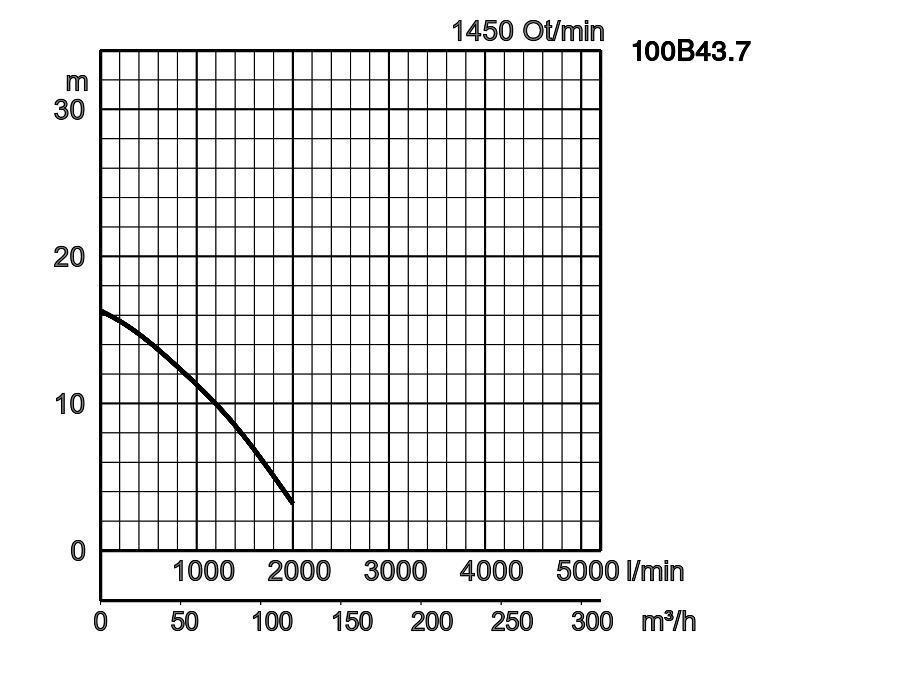

100B43.7	TOS100B43.7	6 print 100B43.7_9.pdf	100	3,7	3	1450	16,4	2000	přímo	86,0	80.0	53

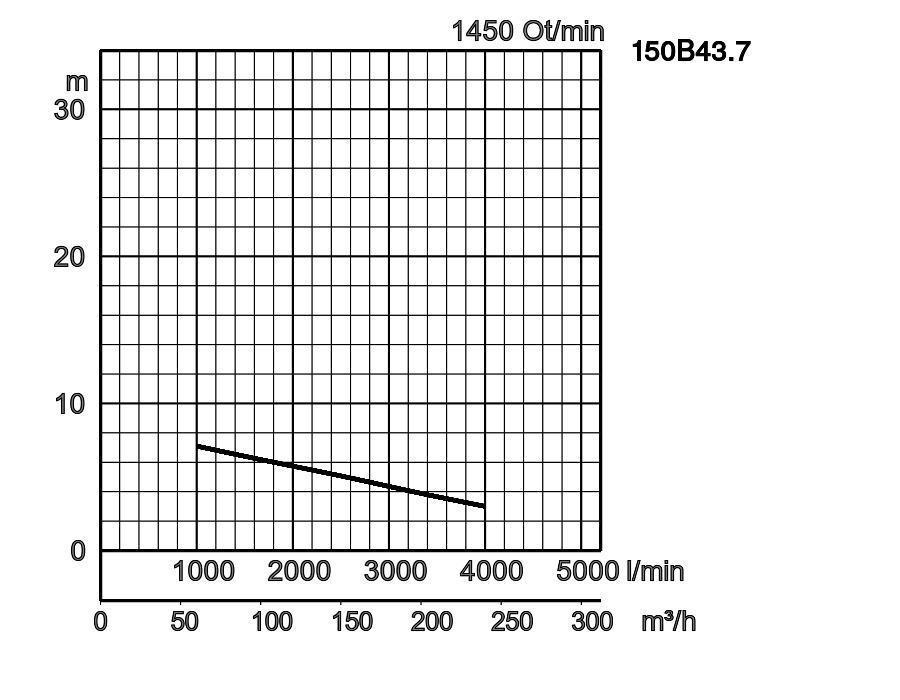

150B43.7	TOS150B43.7	7 print 150B43.7_9.pdf	150	3,7	3	1450	7,1	4000	přímo	145,0	80.0	53

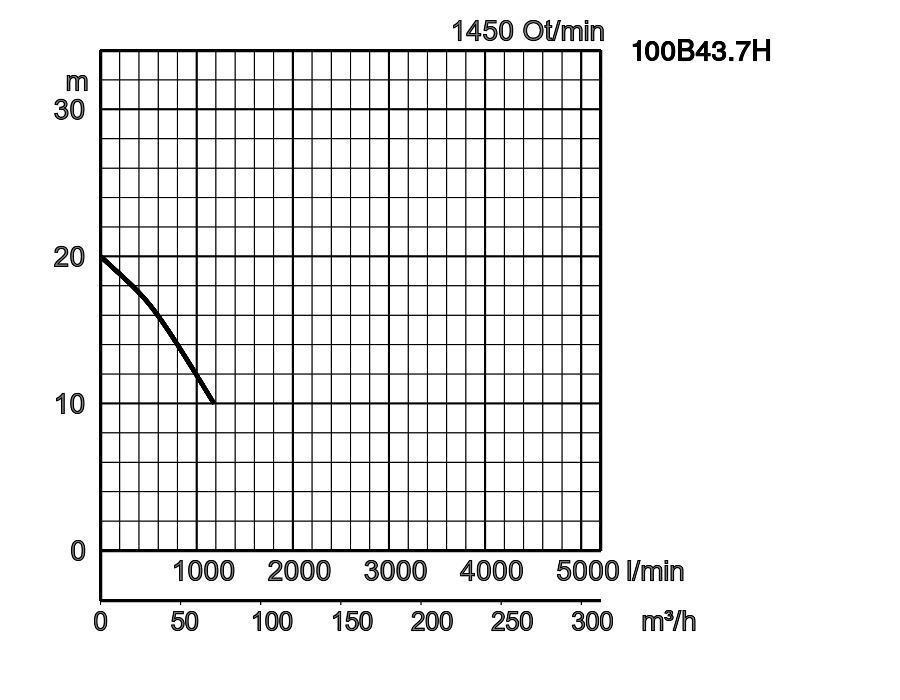

100B43.7H	TOS100B43.7H	8 print 100B43.7H_9.pdf	100	3,7	3	1450	20,0	1180	přímo	84,0	78,0	35

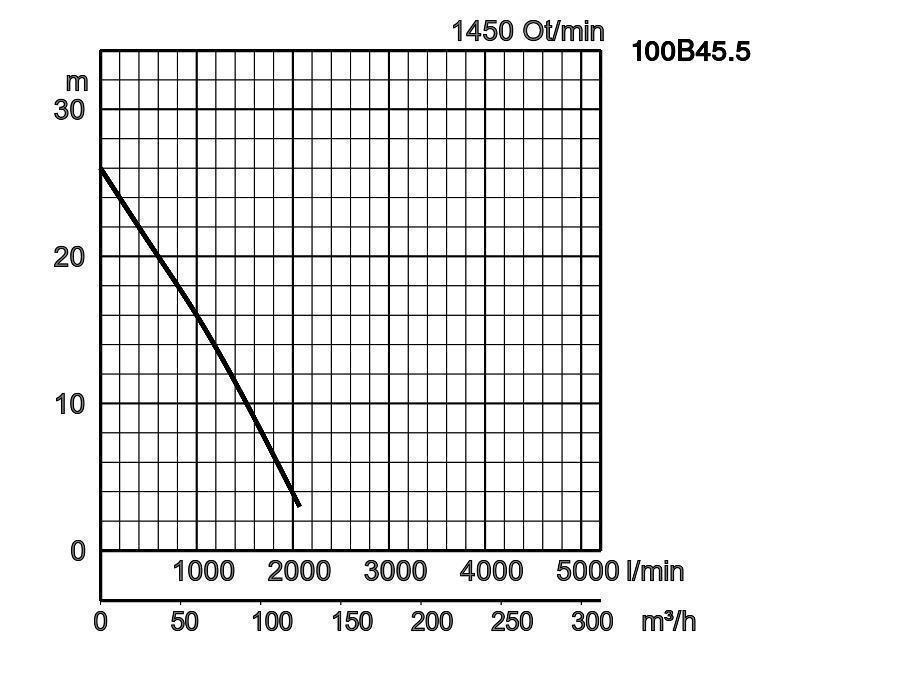

100B45.5	TOS100B45.5	9 print 100B45.5_9.pdf	100	5,5	3	1450	26,0	2080	přímo	147,0	140,0	40

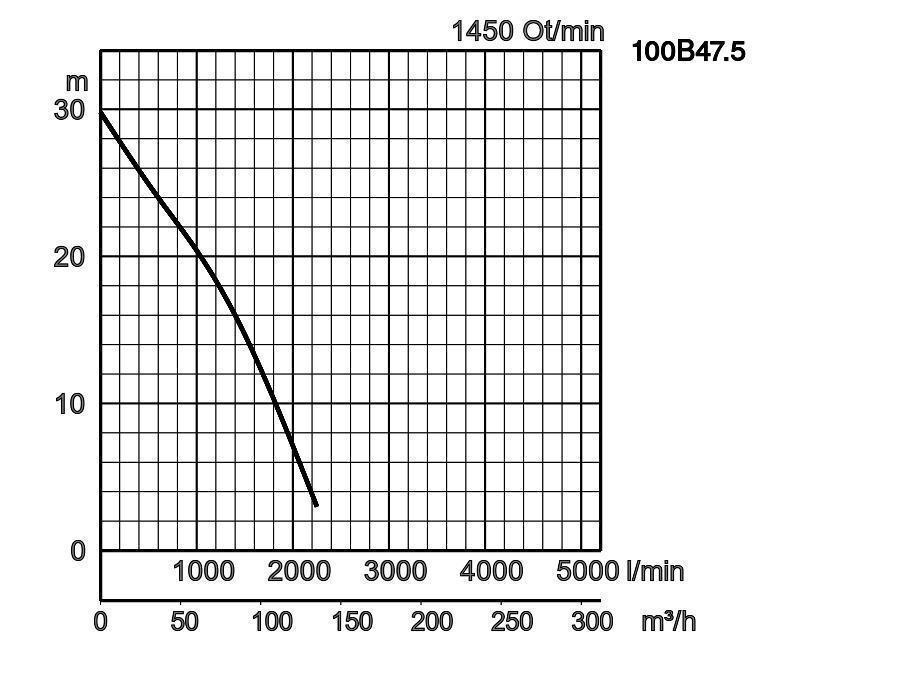

100B47.5	TOS100B47.5	10 print 100B47.5_9.pdf	100	7,5	3	1450	29,7	2260	přímo	169,0	150,0	40

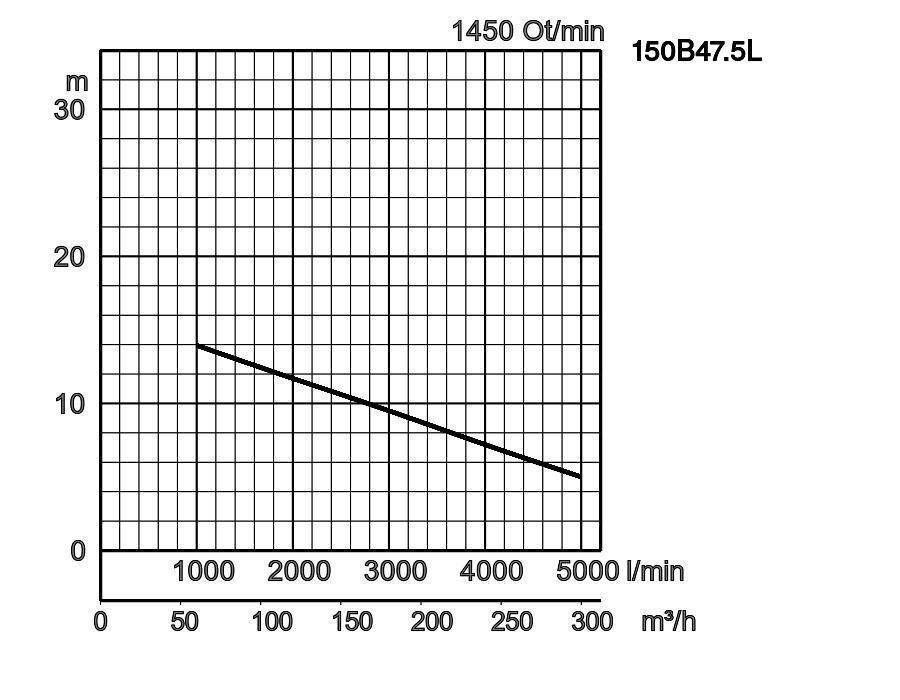

150B47.5L	TOS150B47.5L	11 print 150B47.5L_9.pdf	150	7,5	3	1450	13,95	5000	přímo	200,0	175,0	60

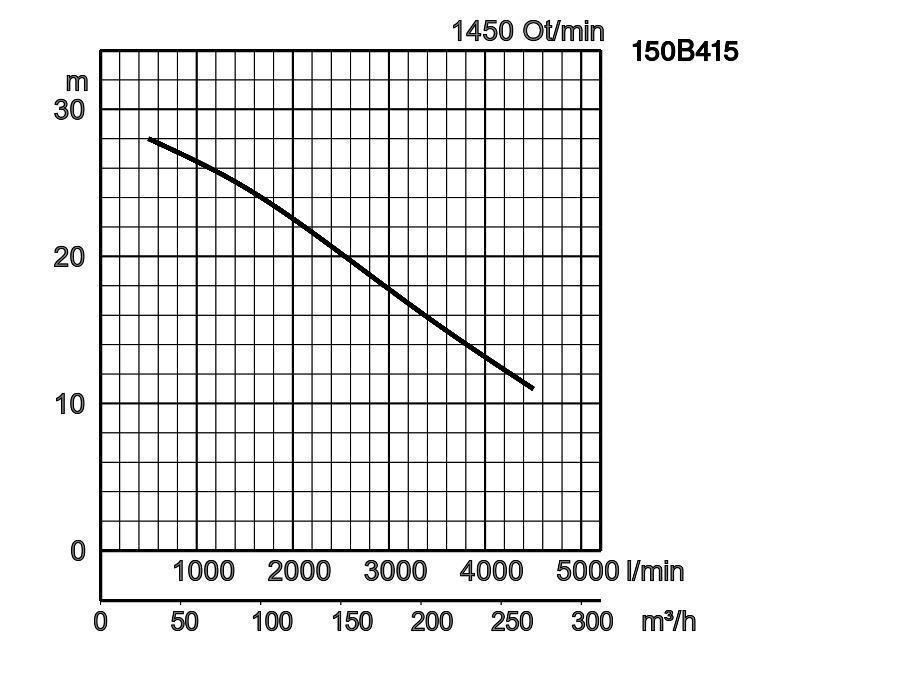

150B415	TOS150B415	12 print 150B415_9.pdf	150	15	3	1450	28,0	4500	delta/trojúhel.	270,0	240,0	75

ø Výtlačné hrdlo			50mm, 80mm,100mm, 150mm
Čerpané médium	Teplota		0-40°C
Čerpané médium	Druh média		Komunální odpadní voda
Čerpadlo	Komponenty	Oběžné kolo	Kanálové kolo
		Těsnění hřídele	Dvojité těsnění sběracím kroužkem
		Ložisko	Zapouzdřené kuličkové ložisko
	Materiál	Oběžné kolo	Šedá litina GG20
		Těleso	Šedá litina GG20
		Sací deska	Tvárná litina GGG45, Šedá litina GG20
		Těsnění hřídele	Karbid křemičitý, v olejové lázni
Motor	Typ, póly		Indukční motor, 2-pólový, IP68, Indukční motor, 4-pólový, IP68
	Fáze / napětí		Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start
	Ochrana motoru (vestavěná)		Tepelný spínač
	Mazání		Turbínový olej (ISO VG32)
	Izolace		Třída ochrany E, Třída ochrany F
	Materiál	Těleso	Šedá litina GG15, Šedá litina GG20
		Hřídel	Nerezová ocel DIN 1.4000, Nerezová ocel DIN 1.4028
		Kabel	Pryž, NSSHÖU
Přípojka tlaku			Příruba s vnitřním závitem JIS10K
Příslušenství na přání			Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan

W1: Minimální výška vody

Model	A	A1	A2	A3	B	B1	D	D1	D2	H	W1	W2
50B2.4	347	208	85	120	181	155	224	112	112	443	140	340
50B2.75	405	226	125	138	199	155	250	125	125	439	170	410
50B2.75H	405	226	125	138	199	155	250	125	125	415	145	385
80B21.5	446	267	125	165	234	140	250	125	125	536	190	465
100B42.2	569	322	154	210	303	210	331	164	167	616	225	570
100B43.7	575	322	160	210	308	210	339	164	175	690	235	645
150B43.7	871	503	228	320	515	280	486	232	254	875	450	830
100B43.7H	569	322	154	210	303	210	331	164	167	666	225	620
100B45.5	687	388	194	260	372	210	400	197	203	824	335	700
100B47.5	687	388	194	260	372	210	400	197	203	814	335	720
150B47.5L	871	503	228	320	515	280	486	232	254	1085	450	955
150B415	895	513	242	330	506	280	490	245	245	1168	405	1045

Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.

Model	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
50B2.4	310	225	85	175	175	253	224	112	112	478	696	58	550	350	200	400
50B2.75	368	243	125	193	175	253	250	125	125	479	665	40	550	350	210	450
50B2.75H	368	243	125	193	175	253	250	125	125	459	665	44	550	350	190	430
80B21.5	410	285	125	225	165	258	250	125	125	515	585	50	500	400	240	515
100B42.2	484	330	154	270	165	270	331	164	167	631	790	15	600	500	240	585
100B43.7	490	330	160	270	165	258	339	164	175	700	860	10	600	450	245	655
150B43.7	735	507	228	412	190	330	459	205	254	820	1010	-	900	700	395	775
100B43.7H	484	330	154	270	165	270	331	164	167	681	840	15	600	500	240	635
100B45.5	619	425	194	330	181	286	384	181	203	906	1202	118	700	600	305	775
100B47.5	619	425	194	330	181	286	384	181	203	927	1240	118	700	600	305	800
150B47.5L	735	507	228	412	190	330	459	205	254	1030	1378	144	900	700	400	900
150B415	759	517	242	422	190	330	464	220	244	1122	1488	147	900	700	360	995

W1: Minimální výška vody

stisk mm	d	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K3	K4	K5	B1	B2	B3
50mm	50	230	185	70	50	160	200	50	49	53	25	120	110	10	40	250	203	15
80mm	80	230	195	80	63	220	250	60	25	55	32	170	155	15	40	290	236	15
100mm	100	230	195	80	50	220	250	60	49	52	32	170	155	15	40	290	237	15
150mm	150	424	350	136	79	360	400	95	30	71	50	300	205	95	50	480	368	15
