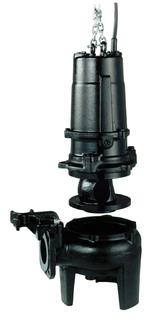

Kanálové kolo BZ-série disponuje průchodností 80mm pro účinnou dopravu odpadních vod. Kolo je demontovatelné spolu
s motorem (do 3,7kW).

Výkonové křivky & Specifikace Materiál Rozměry

Model		Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	Suchá hmotnost kg *		Volný průchod v mm
volně stojící	s trubkovým vedením	Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	volně stojící	s trubkovým vedením	Volný průchod v mm

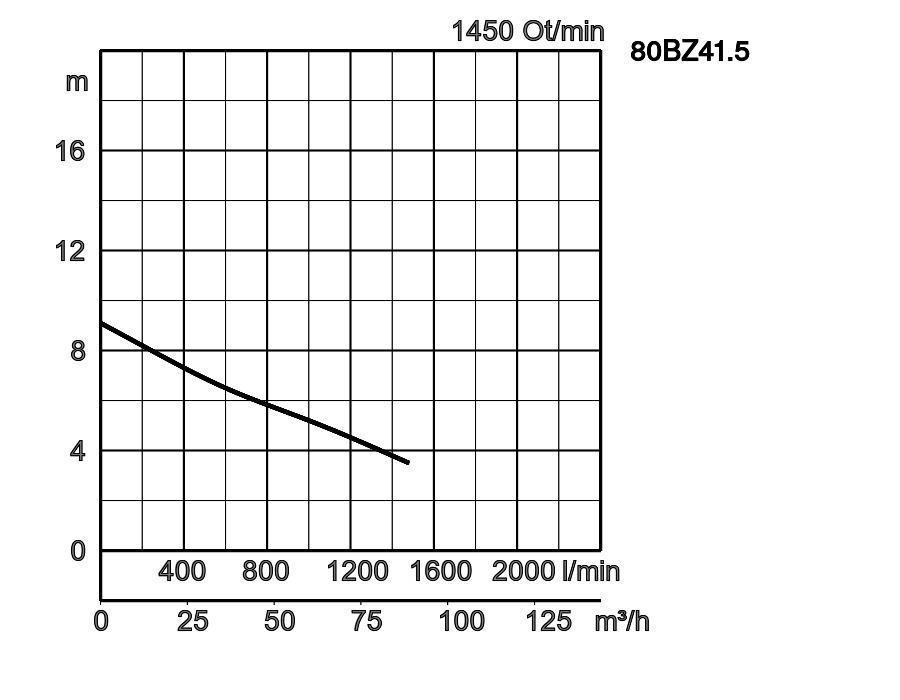

80BZ41.5	TOS80BZ41.5	1 print 80BZ41.5_9.pdf	80	1,5	3	1450	8,5	1400	přímo	78,0	74,0	80

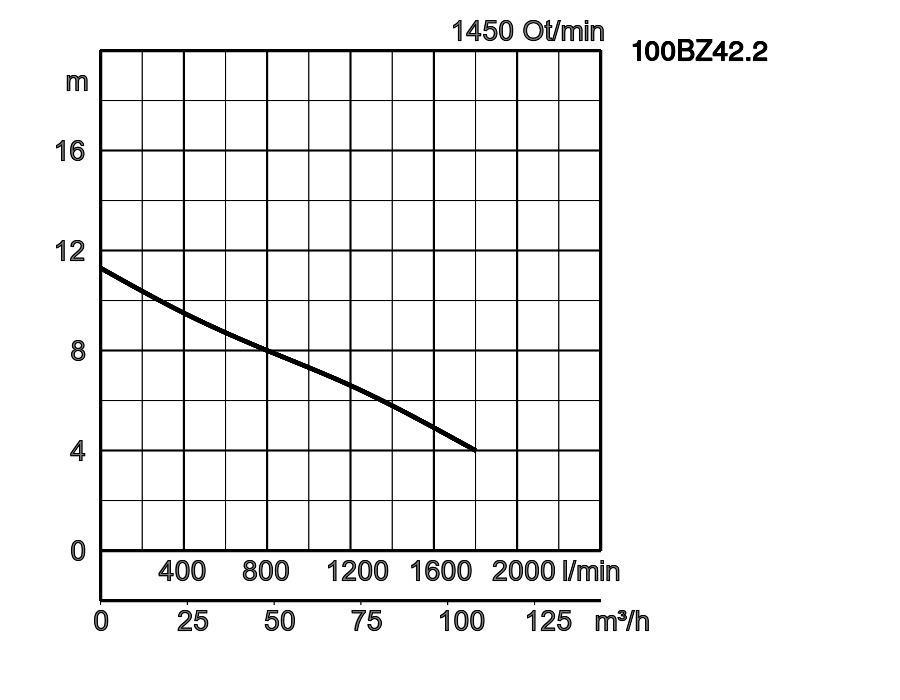

100BZ42.2	TOS100BZ42.2	2 print 100BZ42.2_9.pdf	100	2,2	3	1450	11,3	1800	přímo	80.0	74,0	80

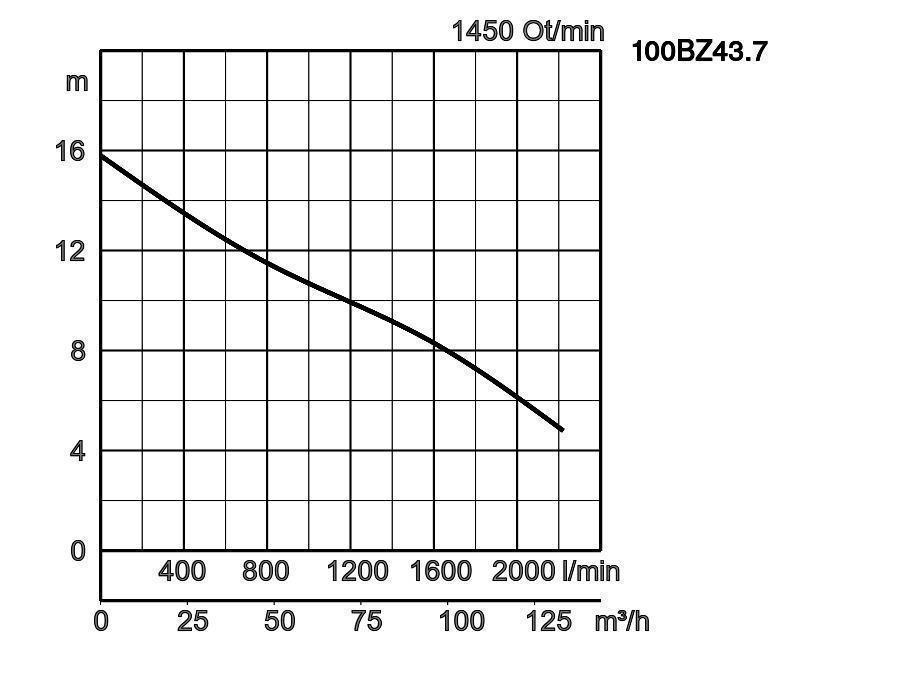

100BZ43.7	TOS100BZ43.7	3 print 100BZ43.7_9.pdf	100	3,7	3	1450	14,7	2100	přímo	100,0	94,0	80

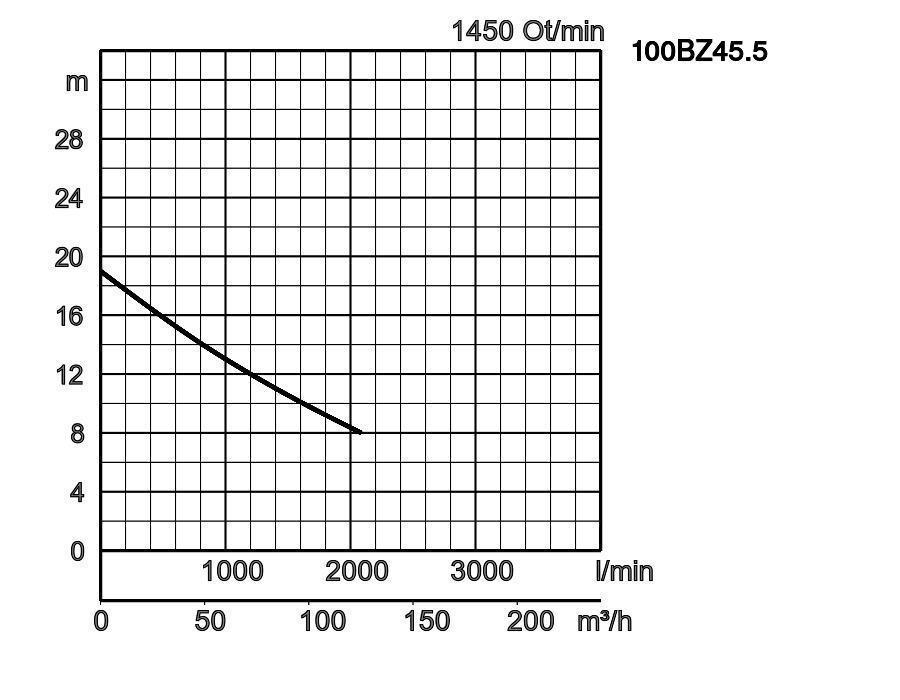

100BZ45.5	TOS100BZ45.5	4 print 100BZ45.5_9.pdf	100	5,5	3	1450	19,0	2085	přímo	175,0	168,0	80

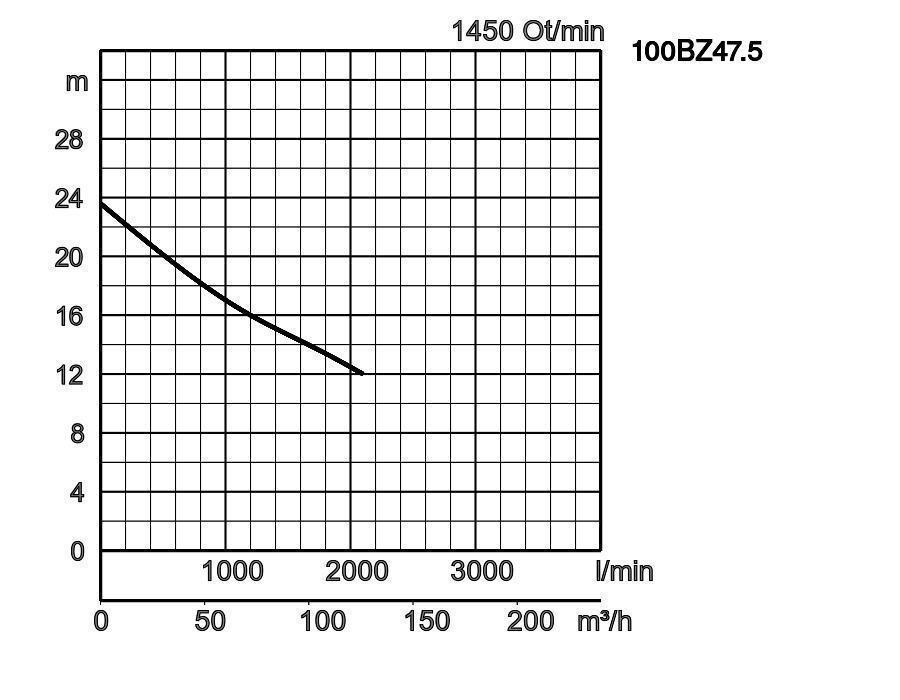

100BZ47.5	TOS100BZ47.5	5 print 100BZ47.5_9.pdf	100	7,5	3	1450	23,6	2100	přímo	194,0	187,0	80
100BZ411	TOS100BZ411	6 print 100BZ411_9.pdf	100	11	3	1450	26,0	3575	delta/trojúhel.	219,0	212,0	80
100BZ411H	TOS100BZ411H	7 print 100BZ411H_9.pdf	100	11	3	1450	30,0	2810	delta/trojúhel.	219,0	212,0	80

ø Výtlačné hrdlo			80mm,100mm
Čerpané médium	Druh média		Komunální odpadní voda
Čerpané médium	Teplota		0-40°C
Čerpadlo	Komponenty	Oběžné kolo	Kanálové kolo
		Těsnění hřídele	Dvojité těsnění sběracím kroužkem
		Ložisko	Zapouzdřené kuličkové ložisko
	Materiál	Oběžné kolo	Šedá litina GG20
		Těleso	Šedá litina GG20
		Sací deska	Šedá litina GG20
		Těsnění hřídele	Karbid křemičitý, v olejové lázni
Motor	Typ, póly		Indukční motor, 4-pólový, IP68
	Ochrana motoru (vestavěná)		Tepelný spínač, Tepelné čidlo
	Mazání		Turbínový olej (ISO VG32)
	Izolace		Třída ochrany F
	Fáze / napětí		Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start
	Materiál	Těleso	Šedá litina GG15
		Hřídel	Nerezová ocel DIN 1.4028
		Kabel	Pryž, NSSHÖU
Přípojka tlaku			Příruba s vnitřním závitem JIS10K
Příslušenství na přání			Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan

W1: Minimální výška vody

Model	A	A1	A2	A3	B	D	D1	D2	H	W1	W2
80BZ41.5	523	302	129	190	303	273	133	140	631	235	590
100BZ42.2	551	317	129	190	328	273	133	140	631	235	590
100BZ43.7	584	327	153	200	328	289	139	150	681	235	640
100BZ45.5	716	407	204	280	380	421	205	216	925	305	790
100BZ47.5	716	407	204	280	380	421	205	216	946	305	820
100BZ411	727	407	215	280	377	431	205	226	1023	330	865
100BZ411H	727	407	215	280	377	431	205	226	1023	330	865

Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.

Model	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
80BZ41.5	439	310	129	250	165	258	273	133	140	646	805	15	600	500	250	605
100BZ42.2	439	310	129	250	165	270	273	133	140	646	805	15	600	500	250	605
100BZ43.7	473	320	153	260	165	270	289	139	150	696	855	15	600	500	250	655
100BZ45.5	649	445	204	330	181	286	407	191	216	914	1210	112	950	700	295	780
100BZ47.5	649	445	204	330	181	286	407	191	216	935	1248	112	950	700	295	805
100BZ411	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860
100BZ411H	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860

W1: Minimální výška vody

stisk mm	d	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K3	K4	K5	B1	B2	B3
80mm	80	230	195	80	50	220	250	60	25	28	50	170	155	15	40	290	237	15
100mm	100	230	195	80	50	220	250	60	25	28	32	170	155	15	40	290	237	15
