Oběžné kolo a sací deska tvoří ve spojení s čepelí z karbidu wolframu řezací mechanismus za účelem dělení vetších částic a zamezení ucpávání.
Zde se nacházíte:
C | 400V / 230V / 50Hz
Downloads

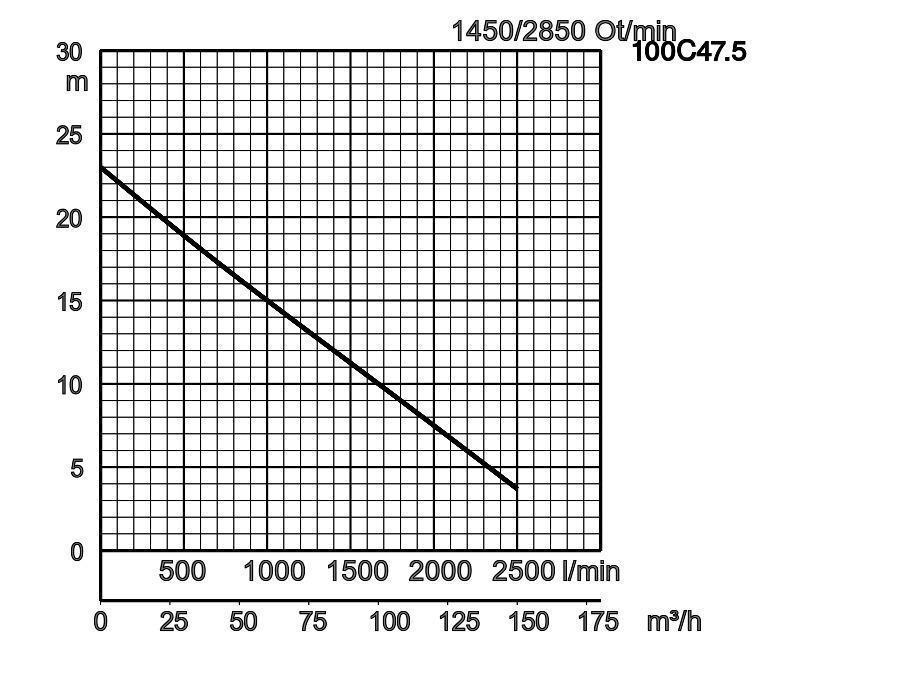

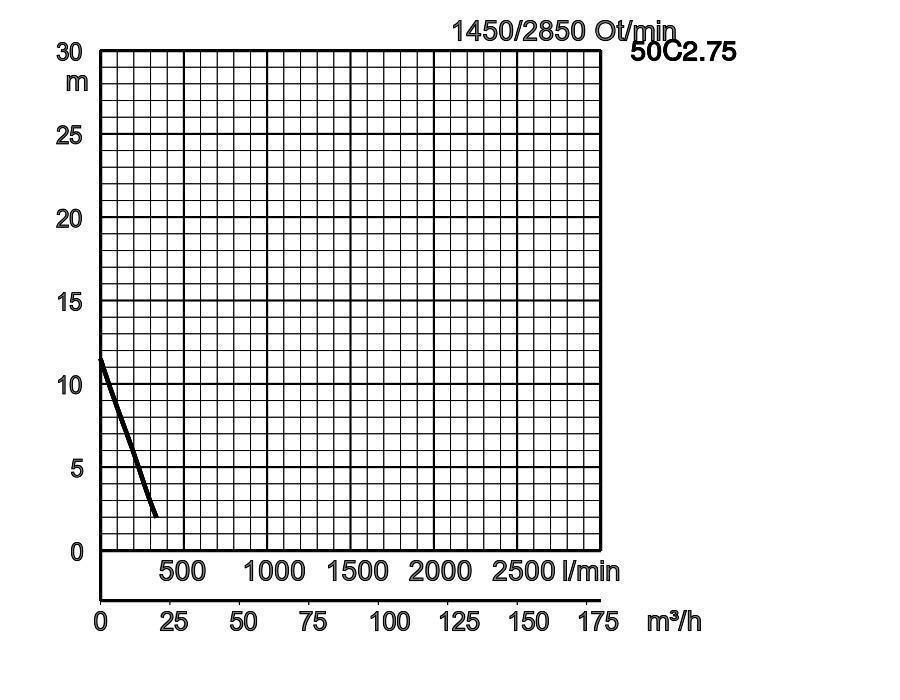

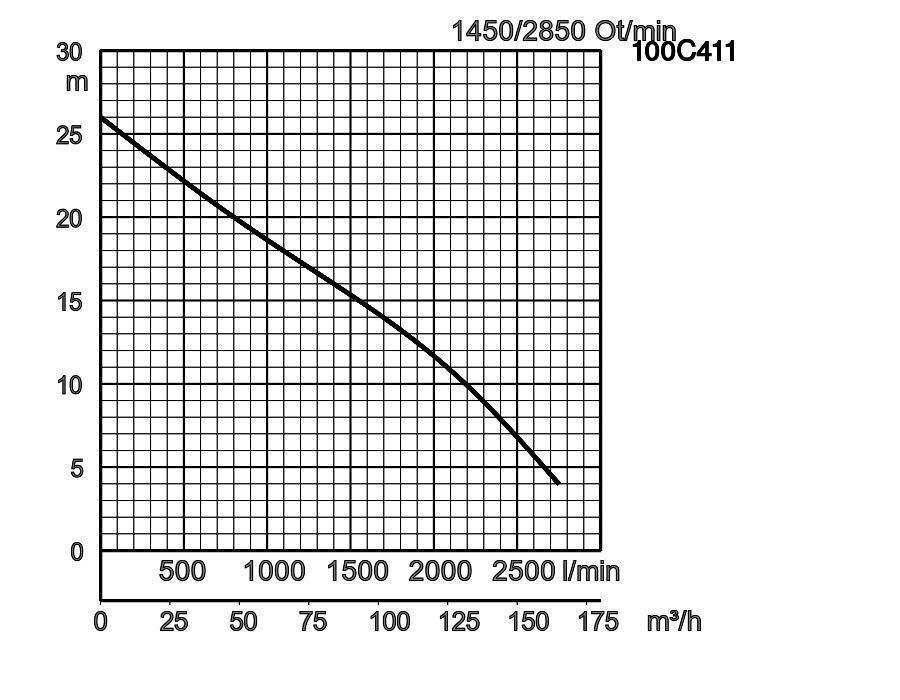

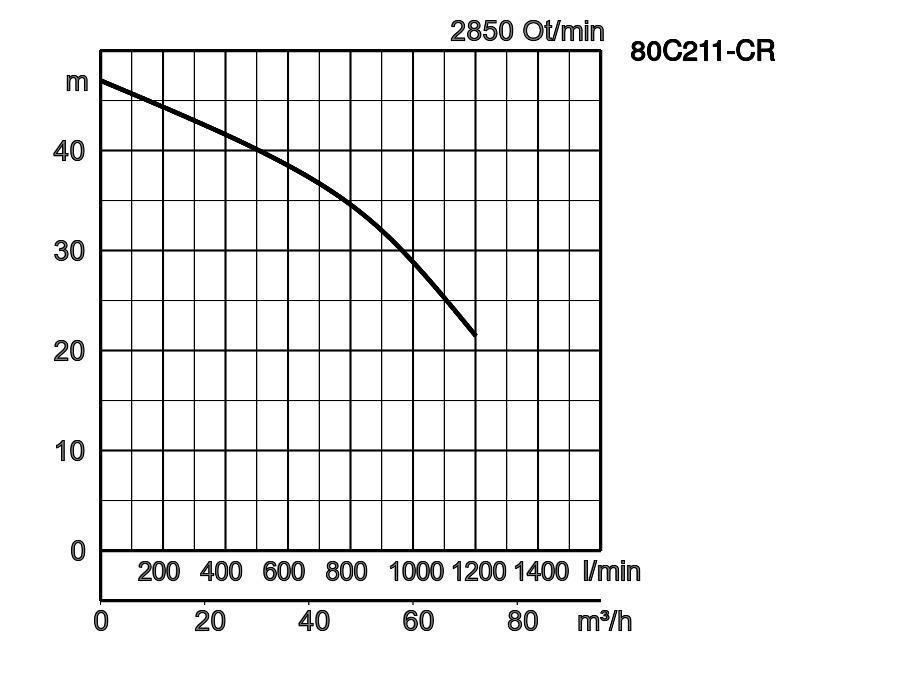

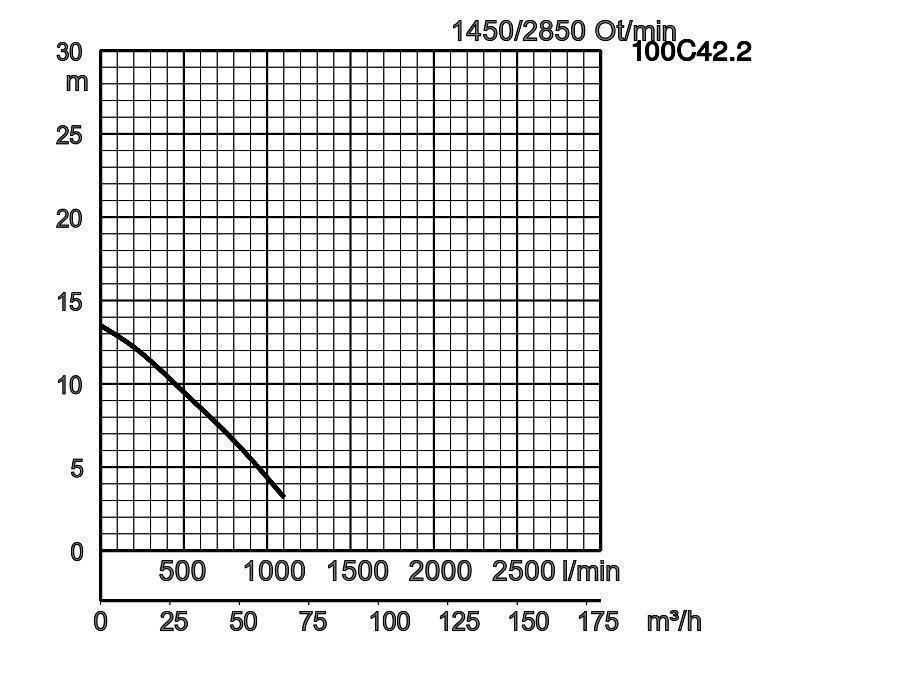

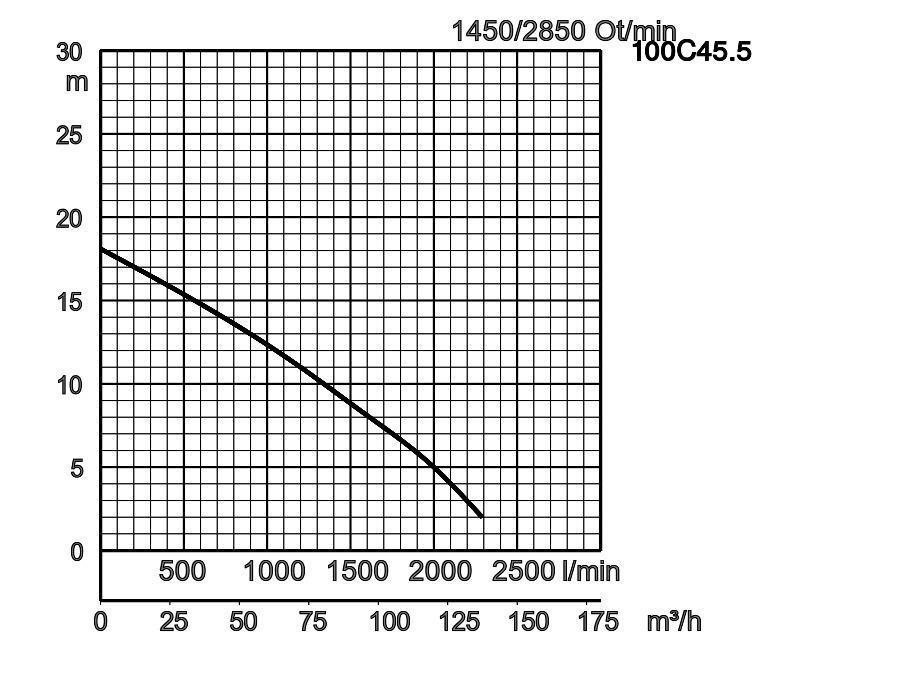

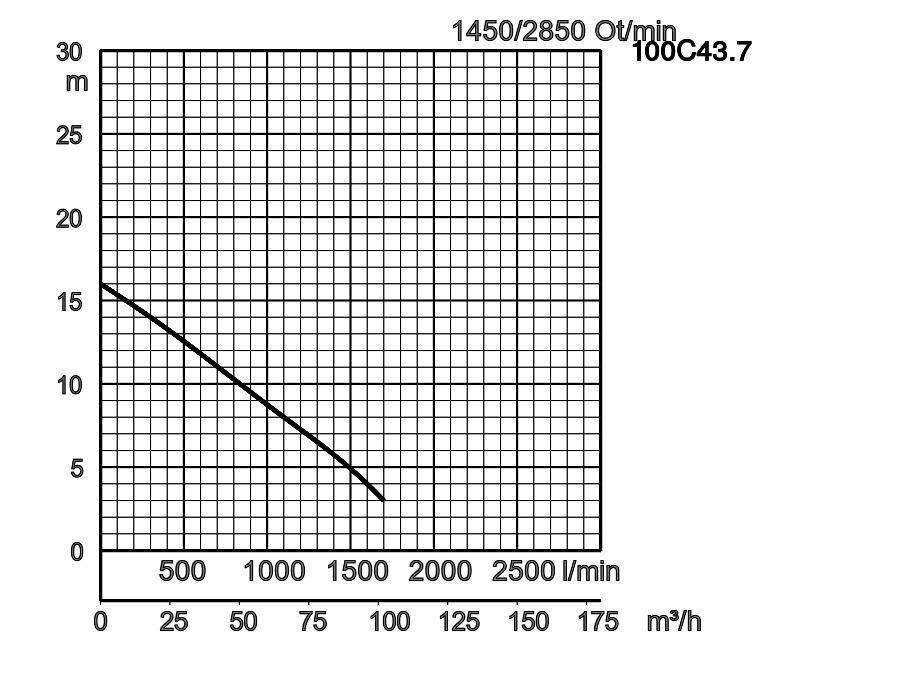

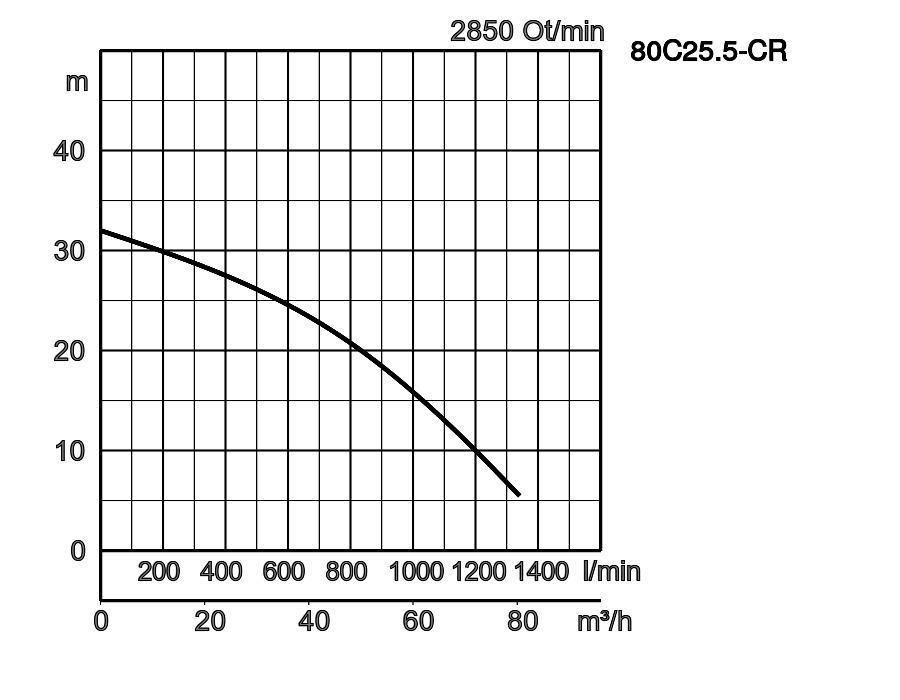

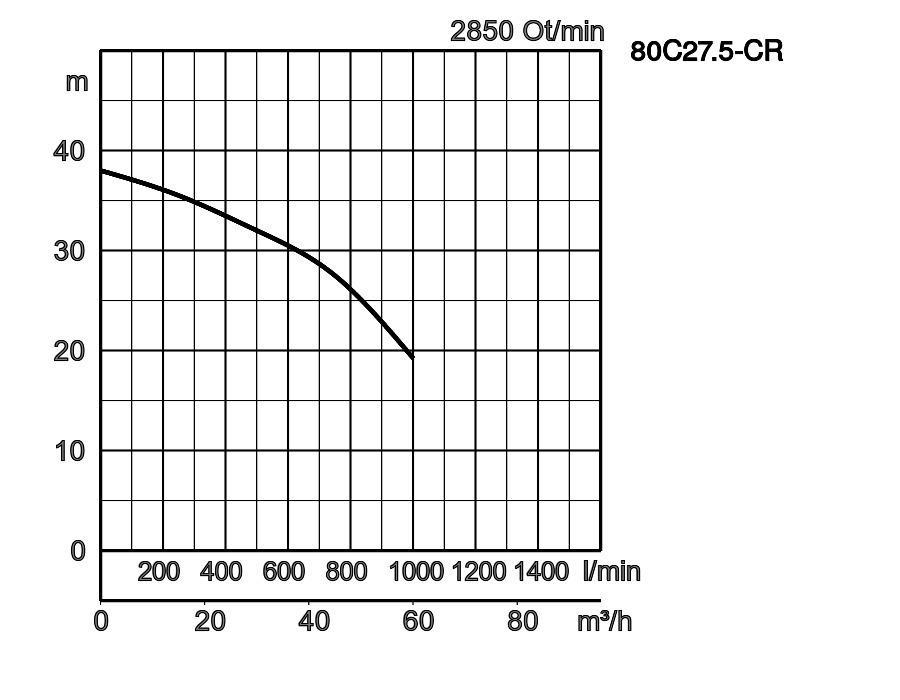

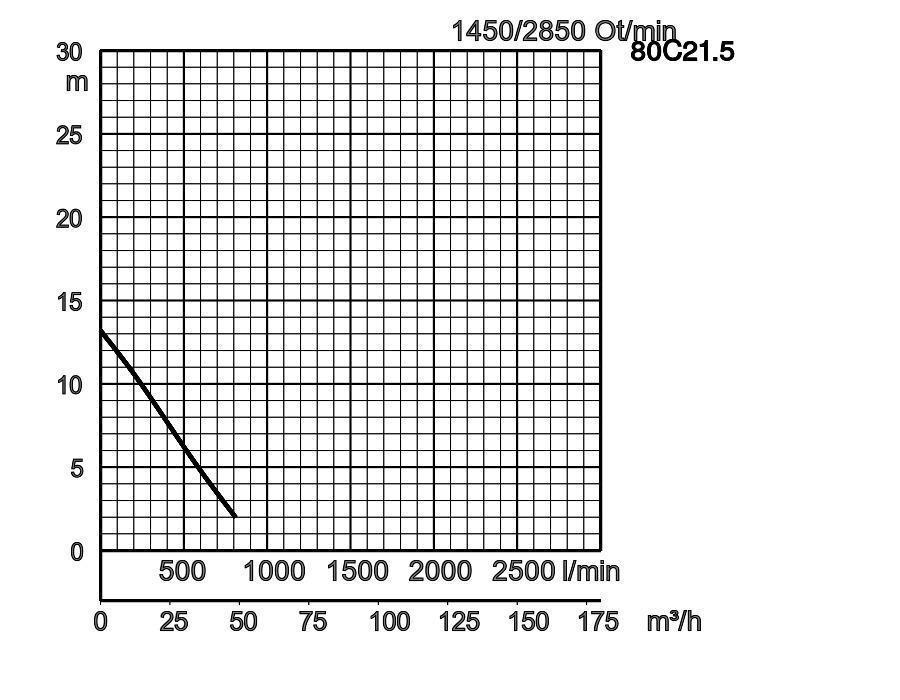

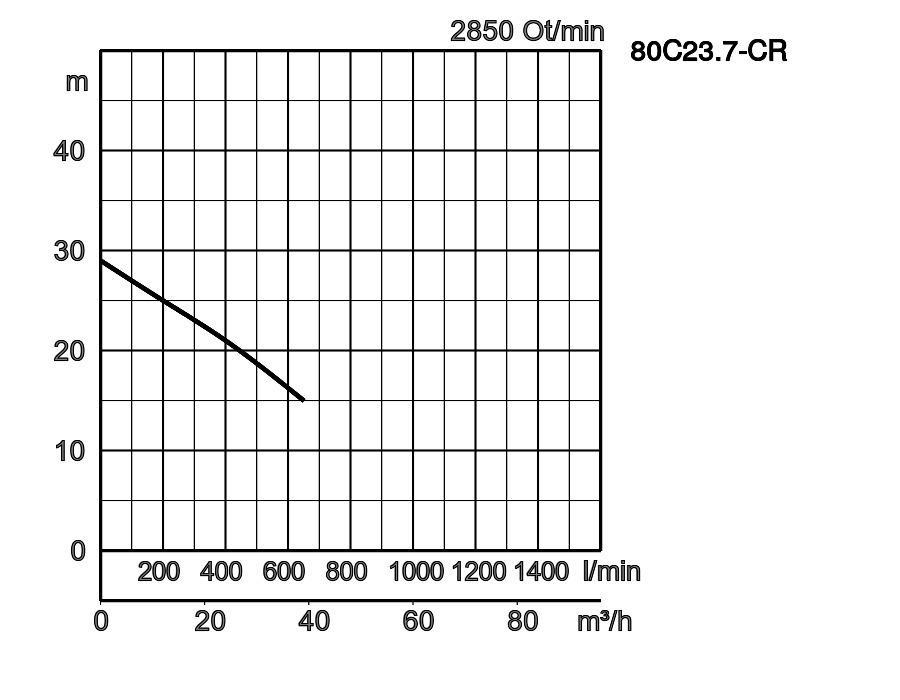

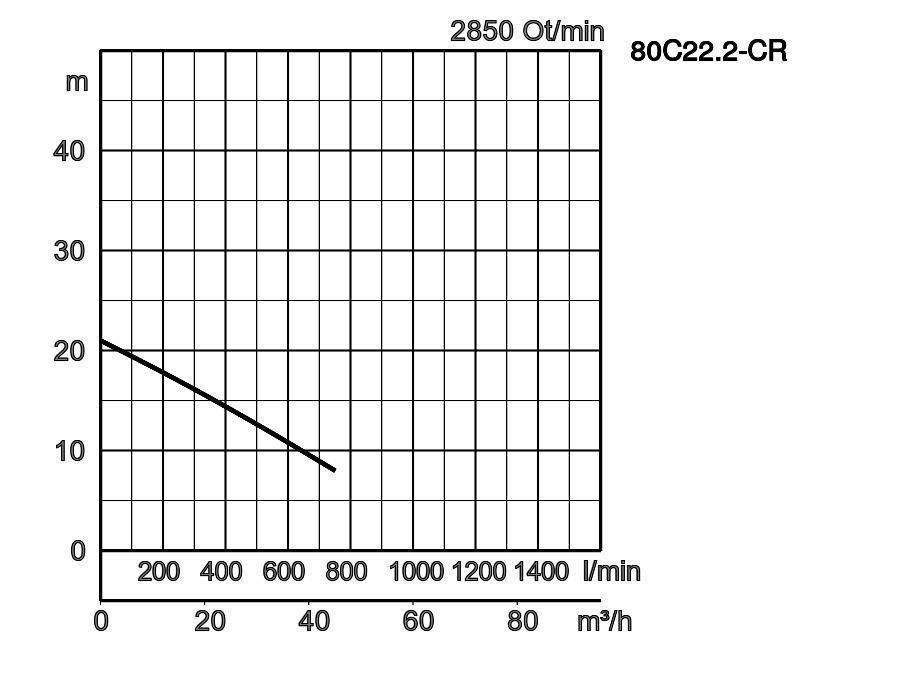

| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo mm | Jmenovitý výkon kW | Fáze | Ot/min | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Startovací metoda | Suchá hmotnost kg * | Volný průchod v mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| volně stojící | s trubkovým vedením | volně stojící | s trubkovým vedením | |||||||||
| 50C2.75 | TOS50C2.75 | 50 | 0,75 | 3 | 2850 | 11,5 | 335 | přímo | 24,0 | 23,0 | 21 | |
| 50C2.75S | TOS50C2.75S | 50 | 0,75 | 1 | 2850 | 11,5 | 335 | kondenzátor | 32,0 | 30,0 | 21 | |
| 80C21.5 | TOS80C21.5 | 80 | 1,5 | 3 | 2850 | 13,2 | 810 | přímo | 36,0 | 34,0 | 37 | |
| 100C42.2 | TOS100C42.2 | 100 | 2,2 | 3 | 1450 | 13,5 | 1100 | přímo | 70,0 | 64,0 | 44 | |
| 100C43.7 | TOS100C43.7 | 100 | 3,7 | 3 | 1450 | 16,0 | 1700 | přímo | 86,0 | 80,0 | 60 | |
| 100C45.5 | TOS100C45.5 | 100 | 5,5 | 3 | 1450 | 18,1 | 2290 | přímo | 140,0 | 133,0 | 40 | |
| 100C47.5 | TOS100C47.5 | 100 | 7,5 | 3 | 1450 | 23,0 | 2500 | přímo | 159,0 | 152,0 | 40 | |
| 100C411 | TOS100C411 | 100 | 11 | 3 | 1450 | 26,0 | 2750 | delta/trojúhel. | 184,0 | 177,0 | 50 | |
| 80C22.2-CR | TOS80C22.2-CR | 80 | 2,2 | 3 | 2850 | 21,0 | 750 | přímo | 70,0 | 64,0 | 20x31 | |
| 80C23.7-CR | TOS80C23.7-CR | 80 | 3,7 | 3 | 2850 | 29,0 | 650 | přímo | 70,0 | 64,0 | 22x31 | |
| 80C25.5-CR | TOS80C25.5-CR | 80 | 5,5 | 3 | 2850 | 32,0 | 1340 | přímo | 125,0 | 117,0 | 29x23 | |
| 80C27.5-CR | TOS80C27.5-CR | 80 | 7,5 | 3 | 2850 | 38,0 | 1000 | přímo | 130,0 | 122,0 | 26x23 | |
| 80C211-CR | TOS80C211-CR | 80 | 11 | 3 | 2850 | 47,0 | 1200 | delta/trojúhel. | 160,0 | 152,0 | 26x25,5 | |
50C2.75_9.pdf
| ø Výtlačné hrdlo | 50mm, 80mm,100mm | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Komunální odpadní voda s rozmělněnými částmi | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kanálové kolo s řezadlem | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Šedá litina GG20 obohacená karbidem wolframu, Grauguß GG25 mit gesinterter Wolframkarbidklinge, Chromová litina obohacená karbidem wolframu | ||
| Těleso | Šedá litina GG20 | |||
| Sací deska | Tvárná litina GGG70, Chromová litina | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Mazání | Turbínový olej (ISO VG32) | ||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start, Jednofázový / 230 V / 50 Hz | |||
| Typ, póly | Indukční motor, 2-pólový, IP68, Indukční motor, 4-pólový, IP68 | |||
| Izolace | Třída ochrany E, Třída ochrany F, Třída ochrany B | |||
| Materiál | Těleso | Šedá litina GG15, Šedá litina GG20 | ||
| Hřídel | Nerezová ocel DIN 1.4000, Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU, Pryž, H07RN8-F | |||
| Přípojka tlaku | Příruba s vnitřním závitem JIS10K | |||
| Příslušenství na přání | Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan | |||
Rozměry v mm:
-
-
- 50C2.75
- 80C21.5
- 100C42.2
- 100C43.7
- 100C45.5
- 100C47.5
- 100C411
- 80C22.2-CR
- 80C23.7-CR
- 80C25.5-CR
- 80C27.5-CR
- 80C211-CR
- 50C2.75S
W1: Minimální výška vody
| Model | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 50C2.75 | 405 | 351 | 196 | 250 | 415 | 145 | 385 |
| 50C2.75S | 405 | 351 | 196 | 250 | 523 | 145 | 500 |
| 80C21.5 | 446 | 392 | 234 | 250 | 536 | 190 | 465 |
| 100C42.2 | 594 | 489 | 328 | 324 | 616 | 225 | 570 |
| 100C43.7 | 602 | 497 | 333 | 331 | 680 | 235 | 635 |
| 100C45.5 | 687 | 582 | 372 | 400 | 824 | 335 | 700 |
| 100C47.5 | 687 | 582 | 372 | 400 | 814 | 335 | 720 |
| 100C411 | 710 | 605 | 372 | 431 | 1000 | 300 | 840 |
| 80C22.2-CR | 519 | 427 | 292 | 260 | 613 | 180 | 565 |
| 80C23.7-CR | 519 | 427 | 291 | 260 | 613 | 180 | 565 |
| 80C25.5-CR | 615 | 522 | 320 | 345 | 879 | 225 | 745 |
| 80C27.5-CR | 615 | 522 | 320 | 345 | 879 | 225 | 745 |
| 80C211-CR | 615 | 522 | 320 | 345 | 927 | 225 | 770 |
Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.
Rozměry - s vodícími trubkami v mm:
| Model | A | A5 | D | H | H1 | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 50C2.75 | 368 | 175 | 250 | 459 | 650 | 190 | 430 |
| 50C2.75S | 368 | 175 | 250 | 567 | 695 | 190 | 545 |
| 80C21.5 | 410 | 165 | 250 | 586 | - | 240 | 515 |
| 100C42.2 | 484 | 165 | 324 | 631 | 790 | 240 | 585 |
| 100C43.7 | 490 | - | 339 | 690 | 860 | 245 | 645 |
| 100C45.5 | 619 | 181 | 384 | 822 | 1160 | 305 | 690 |
| 100C47.5 | 619 | 181 | 384 | 812 | 1155 | 305 | 710 |
| 100C411 | 642 | 181 | 431 | 934 | 1265 | 300 | 805 |
| 80C22.2-CR | 435 | 165 | 260 | 640 | 1054 | 210 | 595 |
| 80C23.7-CR | 435 | 165 | 260 | 640 | 1054 | 210 | 595 |
| 80C25.5-CR | 530 | 165 | 320 | 877 | 1200 | 220 | 745 |
| 80C27.5-CR | 530 | 165 | 320 | 877 | 1200 | 220 | 745 |
| 80C211-CR | 165 | 530 | 320 | 925 | 1250 | 220 | 765 |
-
-
- 50C2.75
- 80C21.5
- 100C42.2
- 100C43.7
- 100C45.5
- 100C47.5
- 100C411
- 80C22.2-CR
- 80C23.7-CR
- 80C25.5-CR
- 80C27.5-CR
- 80C211-CR
- 50C2.75S
W1: Minimální výška vody
| stisk mm | d | T1 | T2 | T3 | T4 | T5 | T6 | K1 | K2 | K3 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50mm | 50 | 230 | 185 | 50 | 25 | 160 | 200 | 120 | 120 | 10 | 250 |
| 80mm | 80 | 230 | 195 | 60 | 32 | 220 | 250 | 170 | 170 | 15 | 290 |
| 100mm | 100 | 230 | 195 | 60 | 32 | 220 | 250 | 170 | 170 | 15 | 290 |
