SFQ-série byla vyvinuta speciálně pro použití v agresivním prostředí. Všechny díly přicházející do styku s médiem jsou z austenitické oceli.
Zde se nacházíte:
SFQ | 400V / 50Hz
Downloads
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo mm | Jmenovitý výkon kW | Fáze | Ot/min | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Startovací metoda | Suchá hmotnost kg * | Volný průchod v mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| volně stojící | s trubkovým vedením | volně stojící | s trubkovým vedením | |||||||||

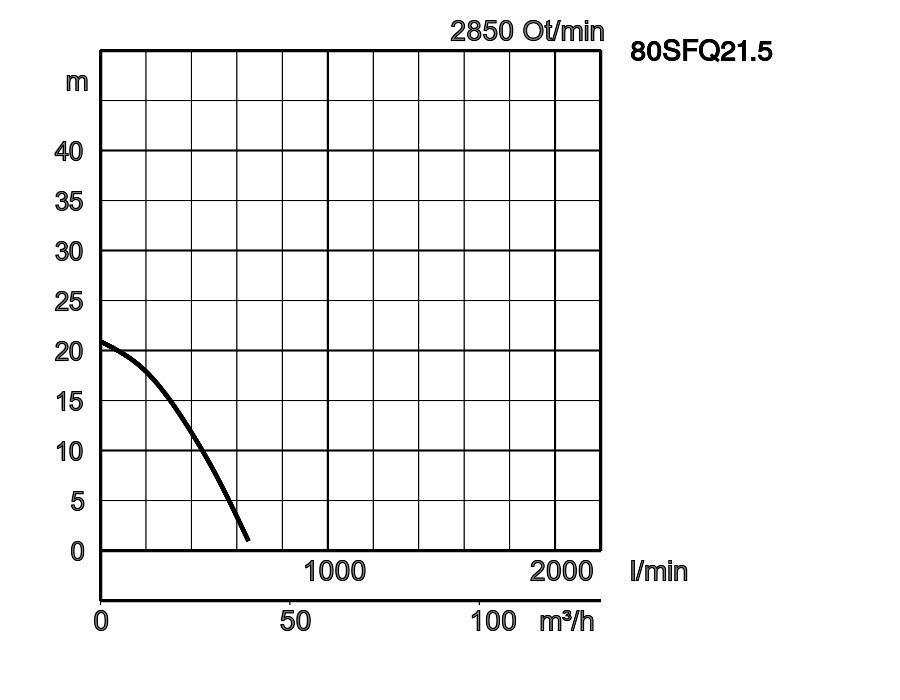

| 80SFQ21.5 | - | 80 | 1,5 | 3 | 2850 | 20,9 | 645 | přímo | 36,0 | - | 6 | |

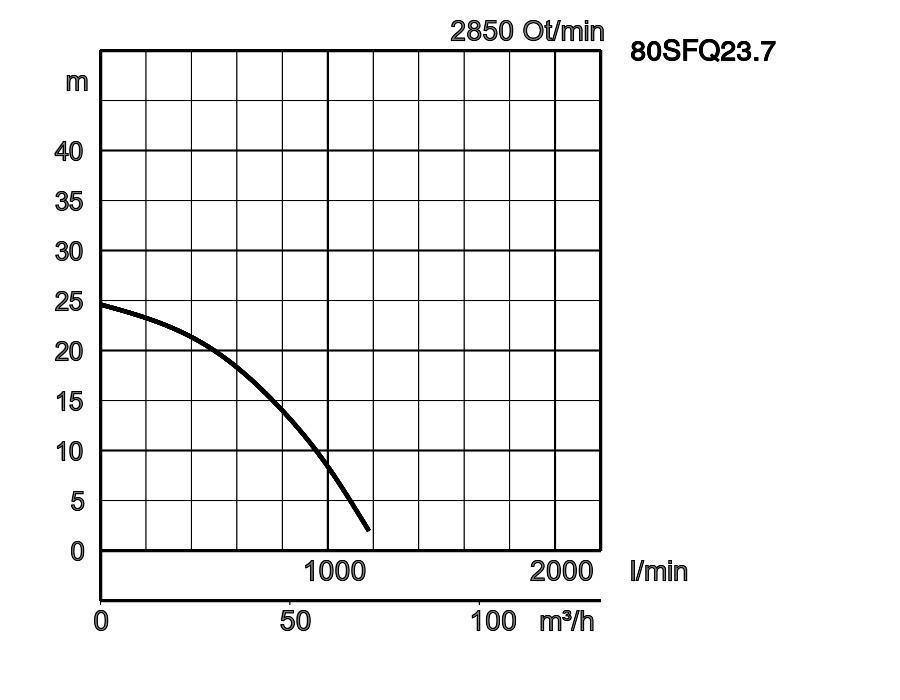

| 80SFQ23.7 | - | 80 | 3,7 | 3 | 2850 | 24,6 | 1180 | přímo | 52,0 | - | 15 | |

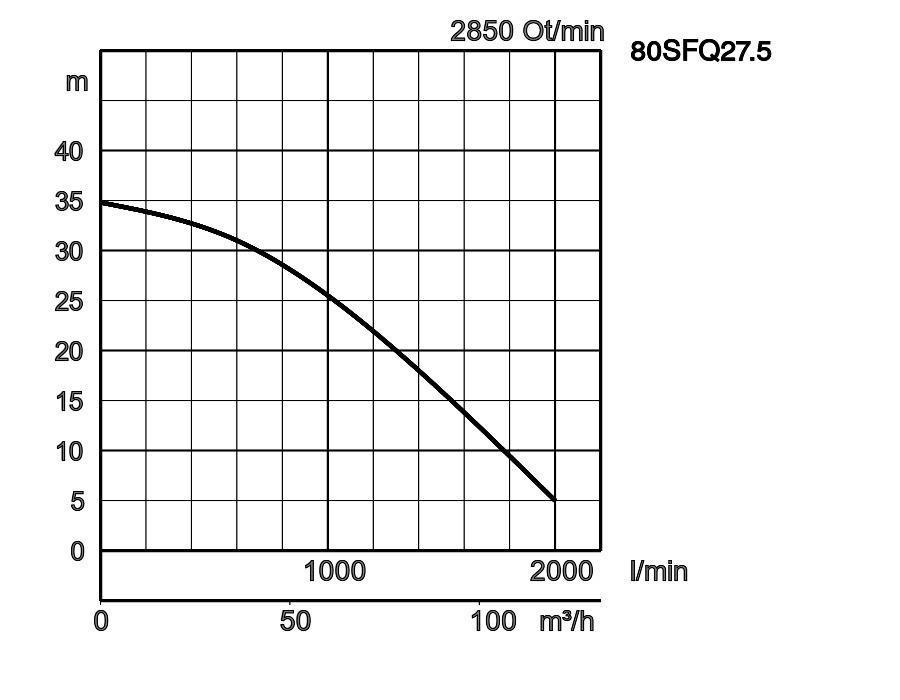

| 80SFQ27.5 | TOS80SFQ27.5 | 80 | 7,5 | 3 | 2850 | 34,8 | 2000 | přímo | 123,0 | 112,0 | 30 | |

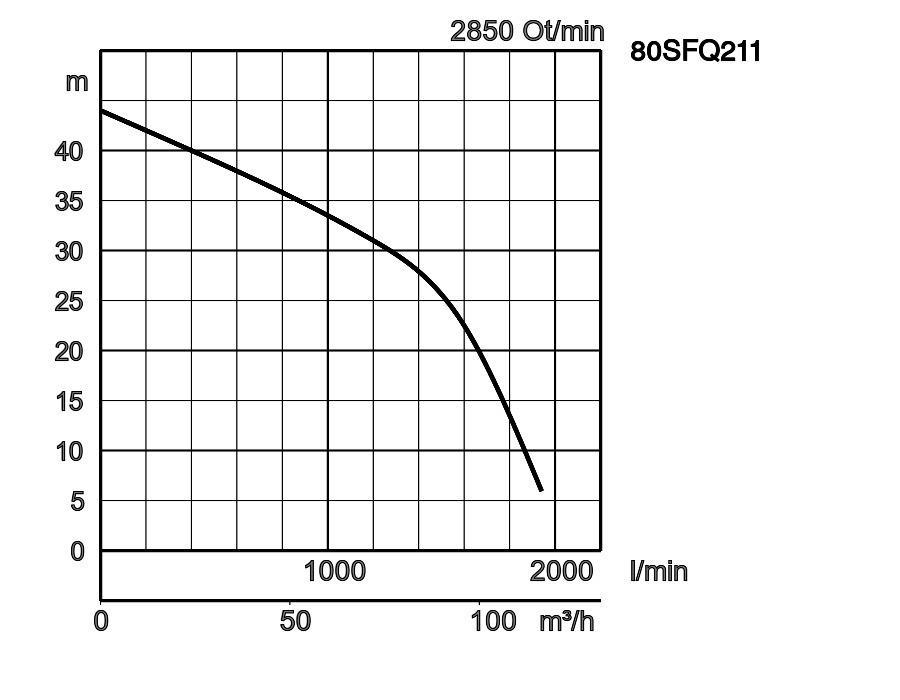

| 80SFQ211 | TOS80SFQ211 | 80 | 11 | 3 | 2850 | 44,0 | 1940 | delta/trojúhel. | 143,0 | 132,0 | 30 | |
80SFQ21.5_9.pdf
| ø Výtlačné hrdlo | 80mm | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Agresivní média | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo otevřené | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Nerez ocel DIN X5CrNiMo17-12-2, Nerez ocel DIN 1.4408 | ||
| Těleso | Nerez ocel DIN X5CrNiMo17-12-2, Nerez ocel DIN 1.4408 | |||
| Sací deska | Nerez ocel DIN X5CrNiMo17-12-2, Nerez ocel DIN 1.4408 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start | ||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Izolace | Třída ochrany F | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Materiál | Těleso | Nerez ocel DIN X5CrNiMo17-12-2, Nerez ocel DIN 1.4408 | ||
| Hřídel | Nerez ocel DIN 1.4401 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Příruba s vnitřním závitem JIS10K | |||
Rozměry v mm:
-
-
- 80SFQ21.5
- 80SFQ27.5
- 80SFQ211
- 80SFQ23.7
W1: Minimální výška vody
| Model | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 80SFQ21.5 | 329 | 165 | 110 | 109 | 221 | 110 | 111 | 484 | 95 | 415 |
| 80SFQ23.7 | 359 | 180 | 125 | 154 | 257 | 125 | 132 | 542 | 130 | 495 |
| 80SFQ27.5 | 635 | 362 | 180 | 287 | 360 | 180 | 180 | 844 | 190 | 690 |
| 80SFQ211 | 635 | 362 | 180 | 287 | 360 | 180 | 180 | 892 | 190 | 710 |
Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.
Rozměry - s vodícími trubkami v mm:
| Model | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80SFQ21.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 80SFQ23.7 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 80SFQ27.5 | 550 | 370 | 180 | 310 | 165 | 258 | 360 | 180 | 180 | 875 | 1067 | 31 | 600 | 500 | 220 | 720 |
| 80SFQ211 | 550 | 370 | 180 | 310 | 165 | 258 | 360 | 180 | 180 | 923 | 1111 | 31 | 600 | 500 | 220 | 745 |
-
-
- 80SFQ21.5
- 80SFQ23.7
-
-
- 80SFQ27.5
- 80SFQ211
W1: Minimální výška vody
| stisk mm | d | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | K1 | K3 | K4 | K5 | K6 | B1 | B2 | B3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 25 | 28 | 32 | 170 | 155 | 15 | 40 | 170 | 290 | 237 | 15 |
