U-série má otevřené kolo a velkou spirální skříň.To umožňuje čerpat velké pevné části.
Zde se nacházíte:
U | 400V / 50Hz
Downloads
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo mm | Jmenovitý výkon kW | Fáze | Ot/min | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Startovací metoda | Suchá hmotnost kg * | Volný průchod v mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| volně stojící | s trubkovým vedením | volně stojící | s trubkovým vedením | ||||||||||
 |

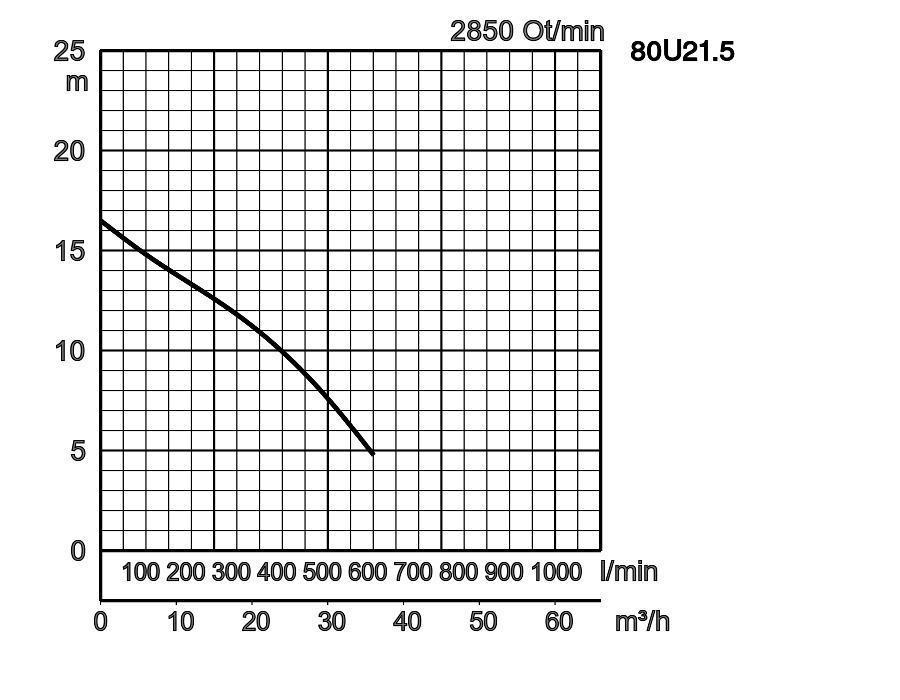

80U21.5 | TOS80U21.5 | 80 | 1,5 | 3 | 2850 | 16,5 | 600 | přímo | 40,0 | 36,0 | 46 | |

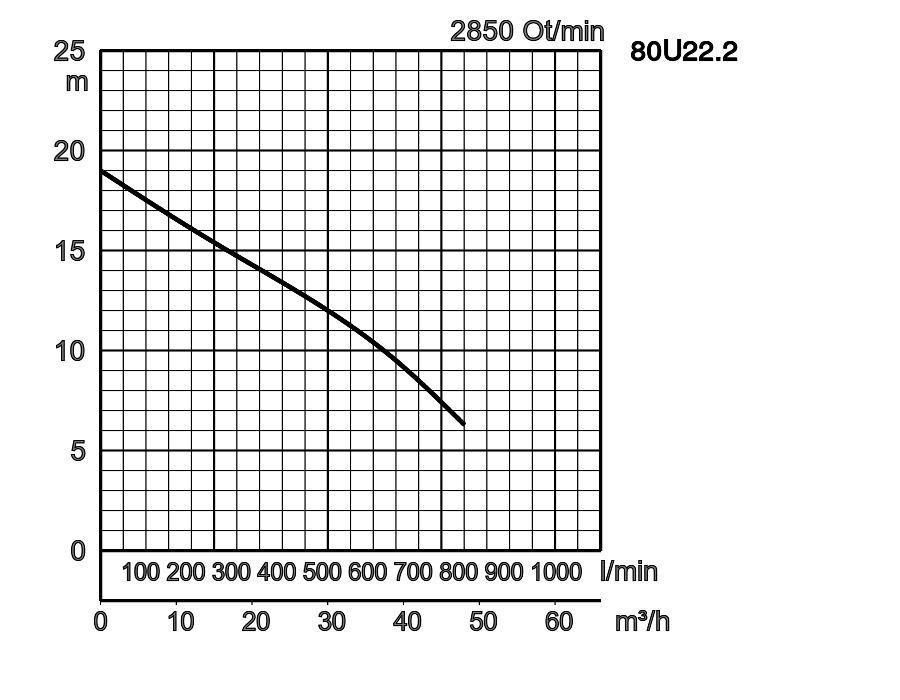

| 80U22.2 | TOS80U22.2 | 80 | 2,2 | 3 | 2850 | 19,0 | 800 | přímo | 55,0 | 51,0 | 56 | ||

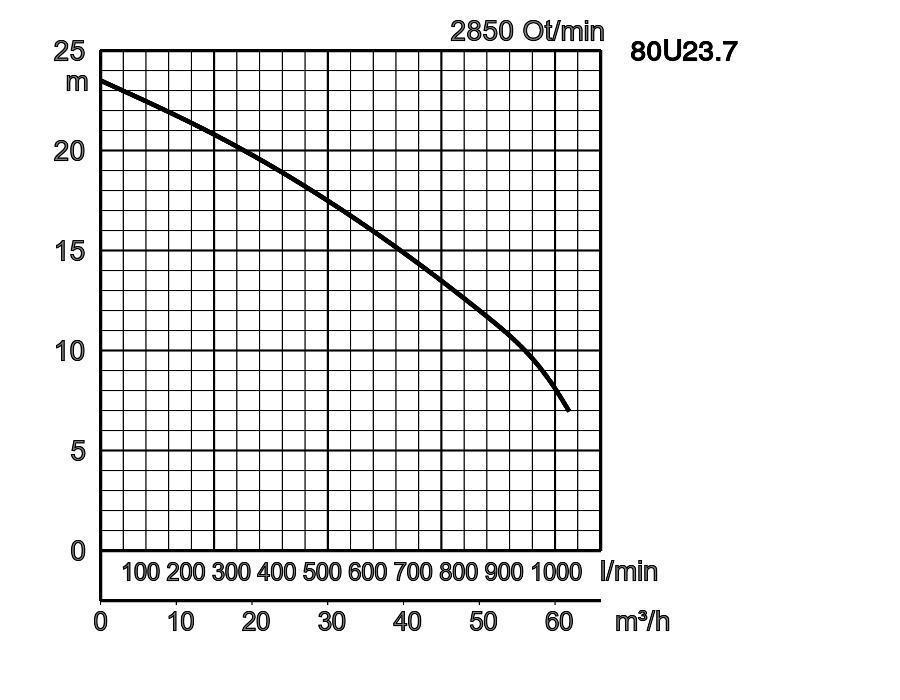

| 80U23.7 | TOS80U23.7 | 80 | 3,7 | 3 | 2850 | 23,5 | 1030 | přímo | 62,0 | 58,0 | 56 | ||
80U21.5_9.pdf
| ø Výtlačné hrdlo | 80mm | |||
|---|---|---|---|---|
| Čerpané médium | Druh média | Komunální odpadní voda s pevnými částmi | ||
| Teplota | 0-40°C | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (otevřené) | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Šedá litina GG20 | ||
| Těleso | Šedá litina GG20 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Izolace | Třída ochrany F | ||
| Mazání | Turbínový olej (ISO VG32) | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Ochrana motoru (vestavěná) | Tepelný spínač | |||
| Fáze / napětí | Třífázový / 400V / 50 Hz / přímý start | |||
| Materiál | Těleso | Šedá litina GG15 | ||
| Hřídel | Nerezová ocel DIN 1.4028 | |||
| Kabel | Pryž, NSSHÖU | |||
| Přípojka tlaku | Příruba s vnitřním závitem JIS10K | |||
| Příslušenství na přání | Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan | |||
Rozměry v mm:
-
-
- 80U21.5
- 80U22.2
- 80U23.7
W1: Minimální výška vody
| Model | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 80U21.5 | 420 | 366 | 173 | 200 | 501 | 135 | 430 |
| 80U22.2 | 502 | 410 | 225 | 240 | 562 | 160 | 490 |
| 80U23.7 | 502 | 410 | 226 | 234 | 565 | 160 | 520 |
Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.
Rozměry - s vodícími trubkami v mm:
| Model | A | A5 | D | H | H1 | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 80U21.5 | 389 | 130 | 200 | 603 | - | 240 | 530 |
| 80U22.2 | 418 | 130 | 240 | 647 | - | 245 | 575 |
| 80U23.7 | 418 | 130 | 234 | 650 | 895 | 245 | 610 |
-
-
- 80U21.5
- 80U22.2
- 80U23.7
W1: Minimální výška vody
| stisk mm | d | T1 | T2 | T3 | T4 | T5 | T6 | K1 | K2 | K3 | B1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80mm | 80 | 230 | 195 | 60 | 32 | 190 | 220 | 140 | 140 | 15 | 270 |
