UT-série má otevřené kolo a velkou spirální skříň.To umožňuje čerpat velké pevné části.
Zde se nacházíte:
UT | 230V / 400V / 50Hz
| Model | Barevný kód, výkonnostní křivka | Výtlačné hrdlo mm | Jmenovitý výkon kW | Fáze | Ot/min | Dopravní výška čerpadla max. m | Čerpané množství max. 1/min | Startovací metoda | Suchá hmotnost kg * | Volný průchod v mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| volně stojící | s trubkovým vedením | volně stojící | s trubkovým vedením | |||||||||

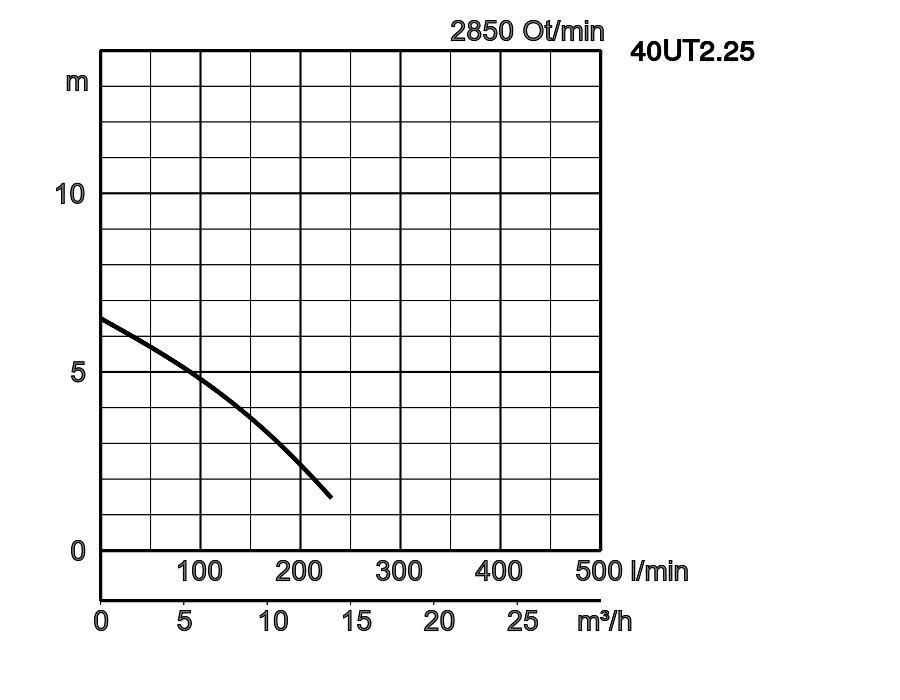

| 40UT2.25 | opce | 40 | 0,25 | 3 | 2850 | 6,5 | 230 | přímo | 13,5 | - | 35 | |
| 40UT2.25S | opce | 40 | 0,25 | 1 | 2850 | 6,5 | 230 | přímo | 14,0 | - | 35 | |

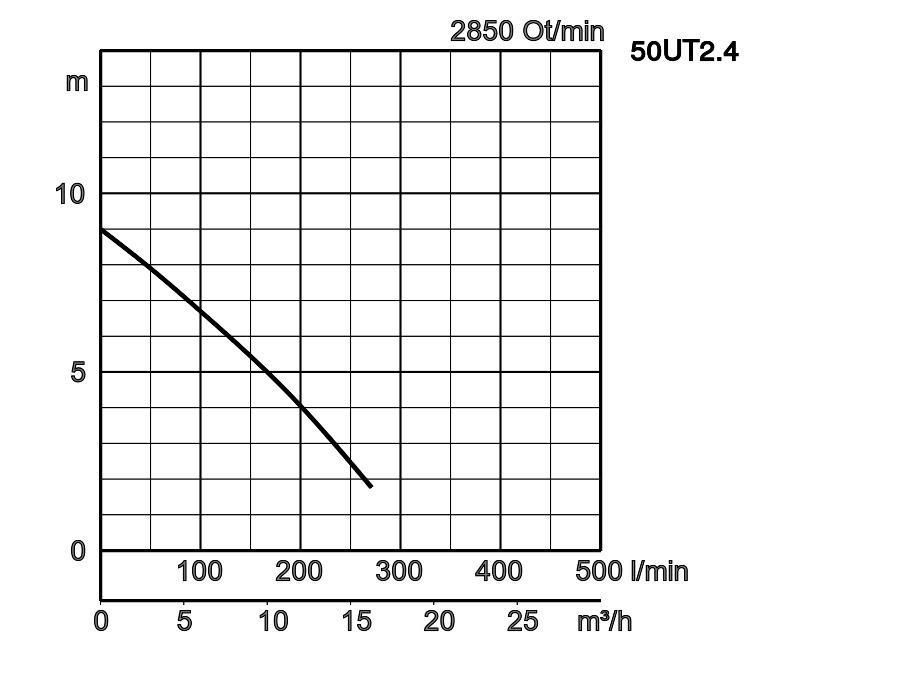

| 50UT2.4 | opce | 50 | 0,4 | 3 | 2850 | 9,0 | 270 | přímo | 13,5 | - | 35 | |
| 50UT2.4S | opce | 50 | 0,4 | 1 | 2850 | 9,0 | 270 | přímo | 14,0 | - | 35 | |
| 50UT2.75 | opce | 50 | 0,75 | 3 | 2850 | 12,5 | 440 | přímo | 16,0 | - | 35 | |
| 50UT2.75S | opce | 50 | 0,75 | 1 | 2850 | 12,5 | 440 | přímo | 17,0 | - | 35 | |
40UT2.25_9.pdf
| ø Výtlačné hrdlo | 40mm, 50mm | |||
|---|---|---|---|---|
| Čerpané médium | Teplota | 0-40°C | ||
| Druh média | Komunální odpadní voda s pevnými částmi | |||
| Čerpadlo | Komponenty | Oběžné kolo | Kolo (otevřené) | |
| Těsnění hřídele | Dvojité těsnění sběracím kroužkem | |||
| Ložisko | Zapouzdřené kuličkové ložisko | |||
| Materiál | Oběžné kolo | Plast | ||
| Těleso | Šedá litina GG20 | |||
| Těsnění hřídele | Karbid křemičitý, v olejové lázni | |||
| Motor | Ochrana motoru (vestavěná) | Tepelný spínač | ||
| Fáze / napětí | Jednofázový / 230 V / 50 Hz, Třífázový / 400V / 50 Hz / přímý start | |||
| Izolace | Třída ochrany E | |||
| Typ, póly | Indukční motor, 2-pólový, IP68 | |||
| Mazání | Turbínový olej (ISO VG32) | |||
| Materiál | Těleso | Šedá litina GG15 | ||
| Hřídel | Nerezová ocel DIN 1.4000 | |||
| Kabel | Pryž, H07 RN-F | |||
| Přípojka tlaku | Příruba s vnitřním závitem JIS10K | |||
| Příslušenství na přání | Patní spojka "TOK" pro malá čerpadla | |||
Rozměry v mm:
-
-
- 40UT2.25S
- 40UT2.25
- 50UT2.4
- 50UT2.4S
- 50UT2.75
- 50UT2.75S
W1: Minimální výška vody
| Model | A | A4 | B | D | FL1 | FL2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|
| 40UT2.25 | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 40UT2.25S | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4 | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4S | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.75 | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
| 50UT2.75S | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.
