UZ | 400V / 50Hz

Série UZ s otevřeným kolem a s širokou skříní jako prevenci proti ucpávání.

Výkonové křivky & Specifikace Materiál Rozměry Zprávy o aplikacích

Model		Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	Suchá hmotnost kg *		Volný průchod v mm
volně stojící	s trubkovým vedením	Barevný kód, výkonnostní křivka	Výtlačné hrdlo mm	Jmenovitý výkon kW	Fáze	Ot/min	Dopravní výška čerpadla max. m	Čerpané množství max. 1/min	Startovací metoda	volně stojící	s trubkovým vedením	Volný průchod v mm

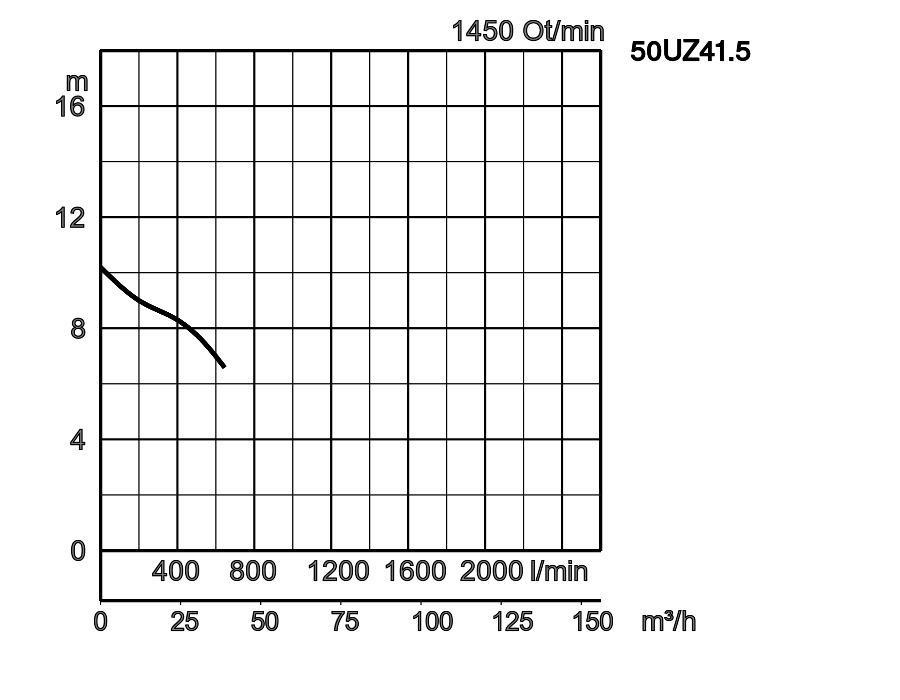

50UZ41.5	TOS50UZ41.5	1 print 50UZ41.5_9.pdf	50	1,5	3	1450	10,2	644	přímo	52,0	50,0	50

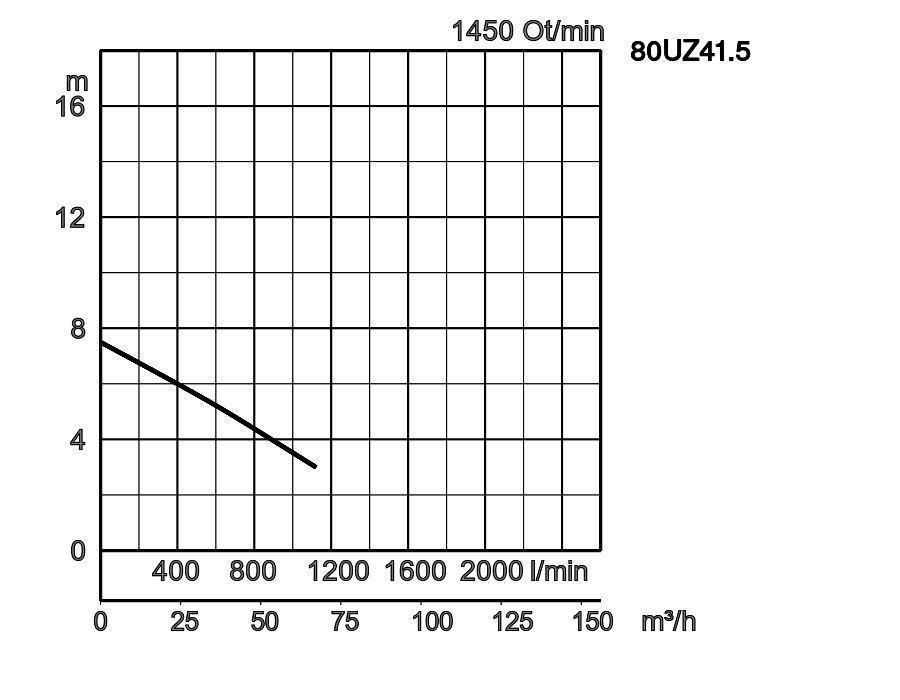

80UZ41.5	TOS80UZ41.5	2 print 80UZ41.5_9.pdf	80	1,5	3	1450	7,5	1120	přímo	66,0	56,0	80

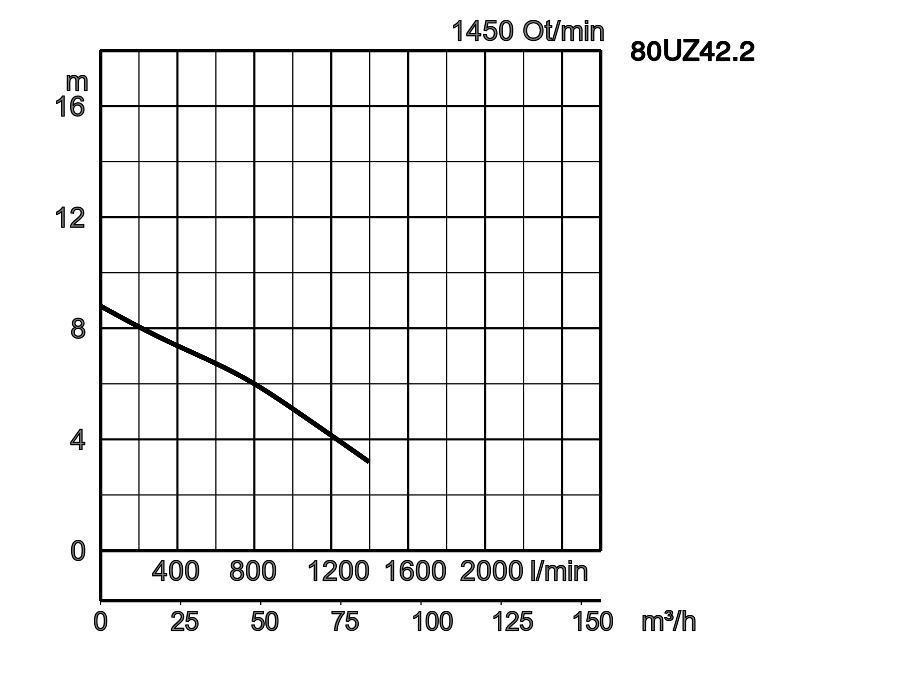

80UZ42.2	TOS80UZ42.2	3 print 80UZ42.2_9.pdf	80	2,2	3	1450	8,8	1395	přímo	66,0	57,0	80

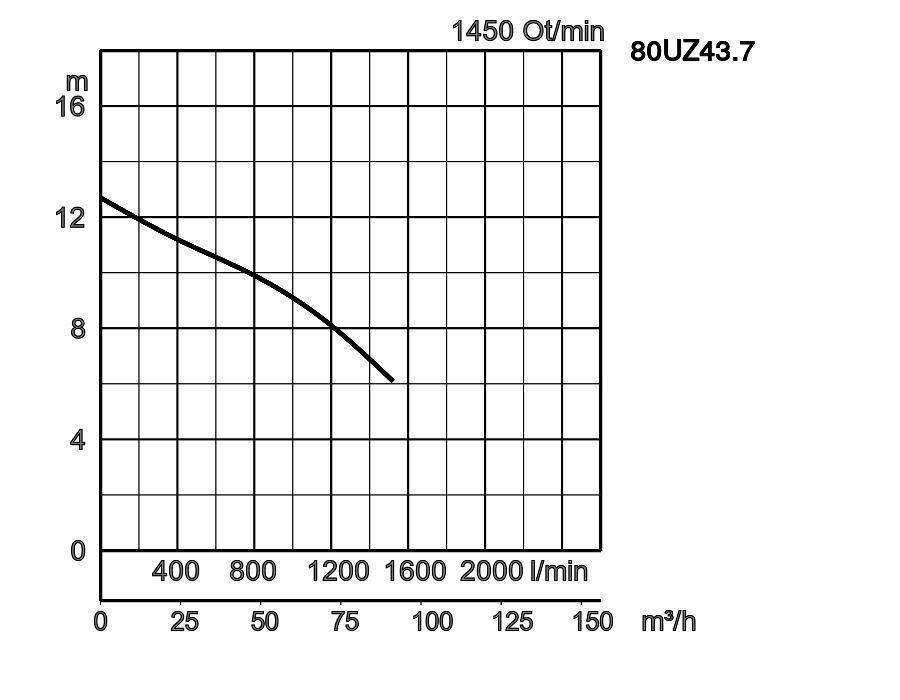

80UZ43.7	TOS80UZ43.7	4 print 80UZ43.7_9.pdf	80	3,7	3	1450	12,7	1520	přímo	72,0	63,0	80

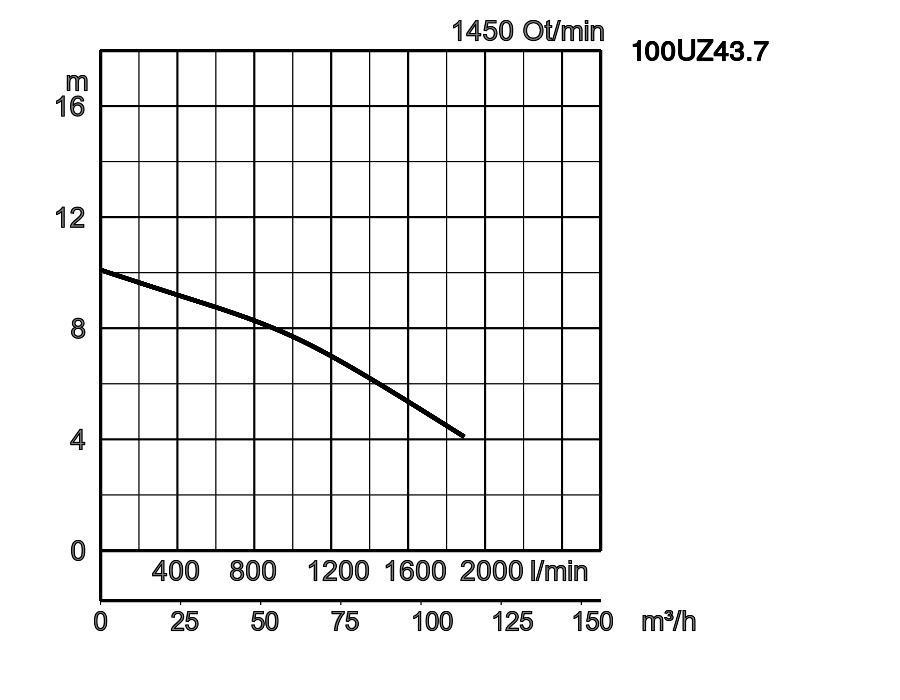

100UZ43.7	TOS100UZ43.7	5 print 100UZ43.7_9.pdf	100	3,7	3	1450	10,1	1890	přímo	79,0	70,0	100

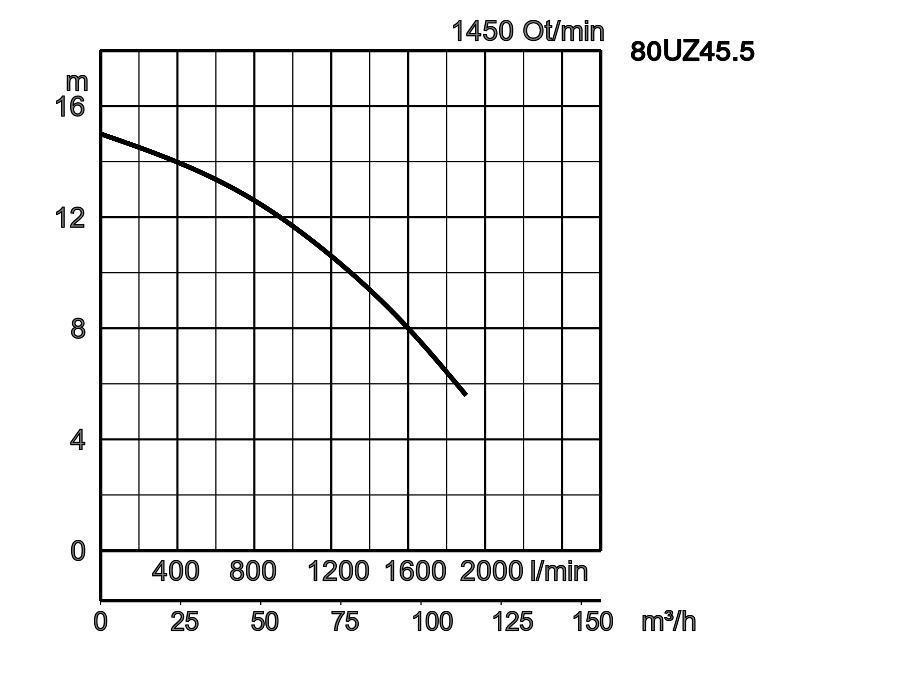

80UZ45.5	TOS80UZ45.5	6 print 80UZ45.5_9.pdf	80	5,5	3	1450	15,0	1900	přímo	129,0	125,0	80

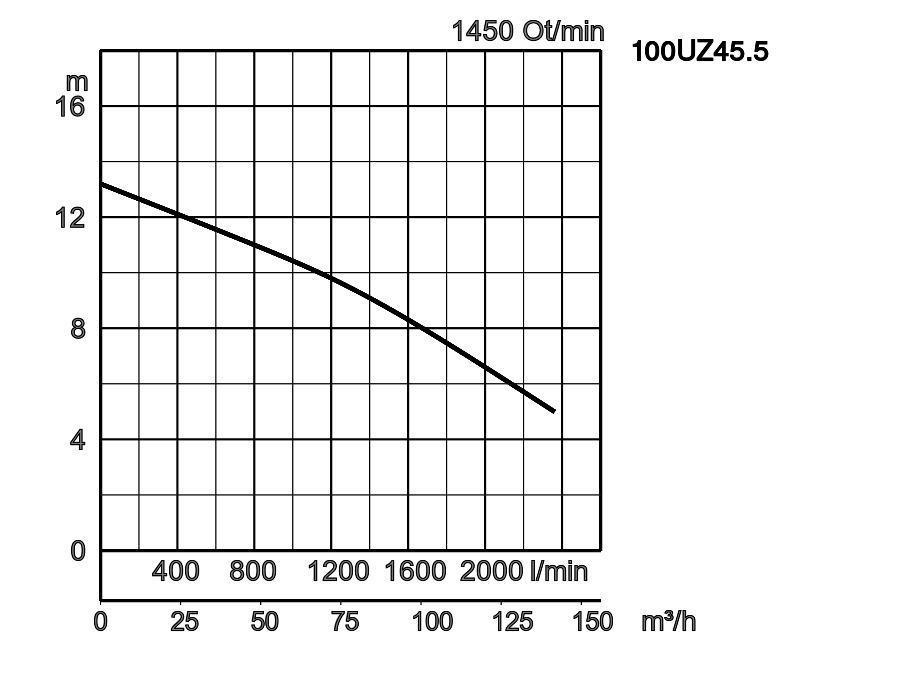

100UZ45.5	TOS100UZ45.5	7 print 100UZ45.5_9.pdf	100	5,5	3	1450	13,2	2360	přímo	145,0	134,0	100

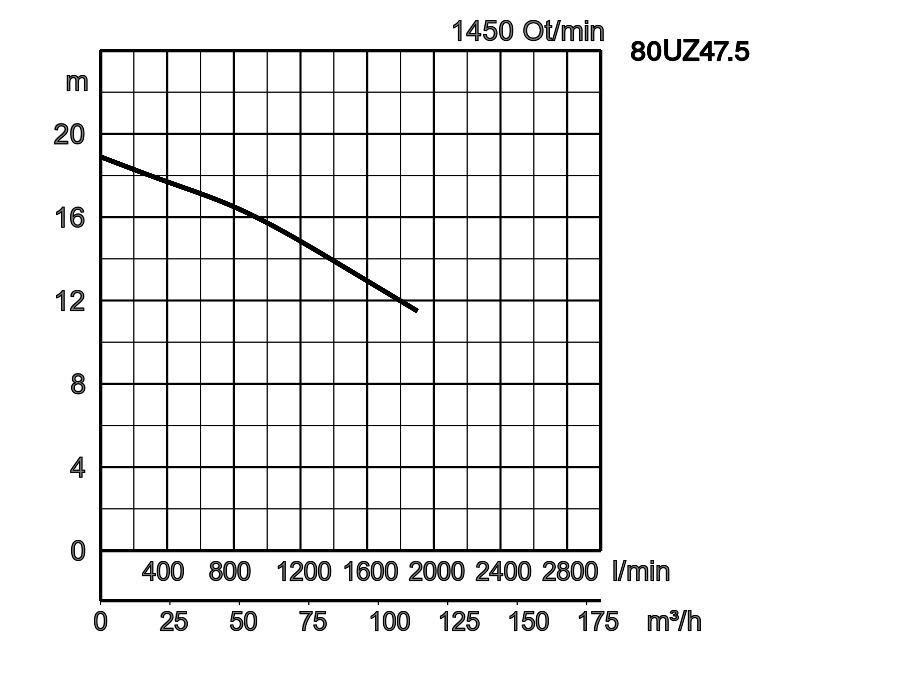

80UZ47.5	TOS80UZ47.5	8 print 80UZ47.5_9.pdf	80	7,5	3	1450	19,0	1900	přímo	142,0	137,0	80

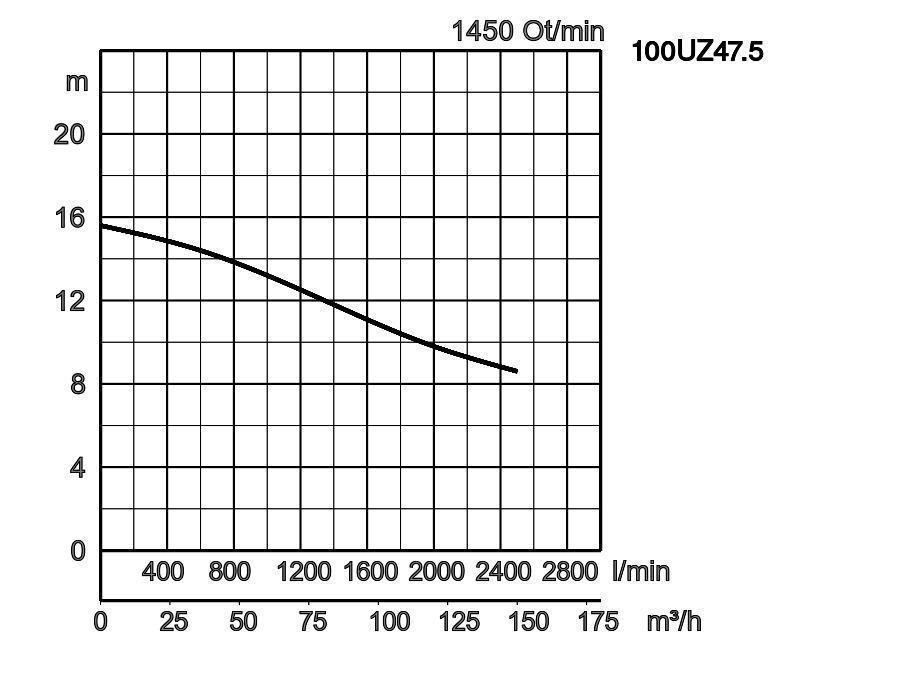

100UZ47.5	TOS100UZ47.5	9 print 100UZ47.5_9.pdf	100	7,5	3	1450	15,6	2500	přímo	158,0	147,0	100

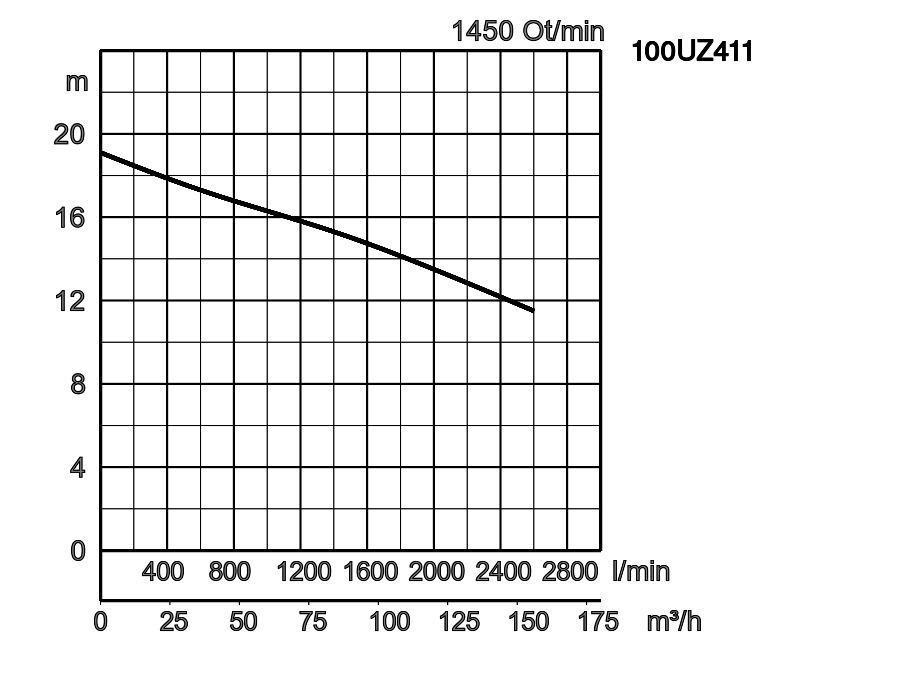

100UZ411	TOS100UZ411	10 print 100UZ411_9.pdf	100	11	3	1450	19,0	2600	delta/trojúhel.	191,0	180,0	100

ø Výtlačné hrdlo			50mm, 80mm,100mm
Čerpané médium	Druh média		Komunální odpadní voda s pevnými částmi
Čerpané médium	Teplota		0-40°C
Čerpadlo	Komponenty	Oběžné kolo	Kolo (otevřené)
		Těsnění hřídele	Dvojité těsnění sběracím kroužkem
		Ložisko	Zapouzdřené kuličkové ložisko
	Materiál	Oběžné kolo	Šedá litina GG20
		Těleso	Šedá litina GG20
		Těsnění hřídele	Karbid křemičitý, v olejové lázni
Motor	Ochrana motoru (vestavěná)		Tepelný spínač
	Fáze / napětí		Třífázový / 400V / 50 Hz / přímý start, Třífázový / 400V / 50 Hz / přímý start
	Typ, póly		Indukční motor, 4-pólový, IP68
	Izolace		Třída ochrany E, Třída ochrany F
	Mazání		Turbínový olej (ISO VG32)
	Materiál	Těleso	Šedá litina GG15, Šedá litina GG20
		Hřídel	Nerezová ocel DIN 1.4028
		Kabel	Pryž, NSSHÖU
Přípojka tlaku			Příruba s vnitřním závitem JIS10K
Příslušenství na přání			Patní spojka "TOS" (držák trubek,patní spojka, řetěz) / výpustné kolo a stojan

W1: Minimální výška vody

Model	A	A1	A2	A3	B	D	D1	D2	H	W1	W2
50UZ41.5	405	228	123	142	179	250	110	140	566	170	525
80UZ41.5	531	312	126	200	285	261	128	133	637	240	595
80UZ42.2	531	312	126	200	285	261	128	133	637	240	595
80UZ43.7	557	312	153	200	285	291	141	150	688	240	645
100UZ43.7	628	368	155	240	330	314	149	165	737	290	695
80UZ45.5	595	342	160	230	290	358	179	179	899	280	770
100UZ45.5	652	387	160	260	335	358	179	179	939	320	810
80UZ47.5	595	342	160	230	290	358	179	179	920	280	790
100UZ47.5	652	387	160	260	335	358	179	179	960	320	830
100UZ411	660	387	168	230	337	358	179	179	1021	335	865

Prosím pozor: odtoková kolena, spojkové pedály, nohy patří mezi příslušenství a musí být objednány odděleně.

Model	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
50UZ41.5	368	245	123	195	130	218	250	110	140	626	786	60	550	350	230	585
80UZ41.5	446	320	126	260	165	258	261	128	133	670	829	33	600	500	275	630
80UZ42.2	446	320	126	260	165	258	261	128	133	670	829	33	600	500	275	630
80UZ43.7	473	320	153	260	165	258	290	140	150	721	880	33	600	500	275	680
100UZ43.7	560	405	155	310	181	286	314	149	165	777	936	40	700	600	330	735
80UZ45.5	510	350	160	290	165	258	358	179	179	927	1185	28	600	500	310	800
100UZ45.5	585	425	160	330	181	286	358	179	179	974	1230	38	700	600	355	845
80UZ47.5	510	350	160	290	165	258	358	179	179	948	1220	28	600	500	310	820
100UZ47.5	585	425	160	330	181	286	358	179	179	995	1265	35	700	600	355	865
100UZ411	593	425	168	330	181	286	385	179	179	1054	1310	33	700	600	370	895

W1: Minimální výška vody

stisk mm	d	T1	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K2	K3	K4	K5	K6	B1	B2	B3
50mm	50	250	230	185	70	63	160	200	50	25	55	25	120	40	110	10	40	120	250	203	15
80mm	80	288	230	195	80	63	220	250	60	25	55	32	170	40	155	15	40	170	290	237	15
100mm	100	362	300	245	100	74	250	290	95	30	66	50	200	45	181	19	45	200	340	285	15
